- Отключающая способность 10 кА.
- Невыпадающие при монтаже винты.

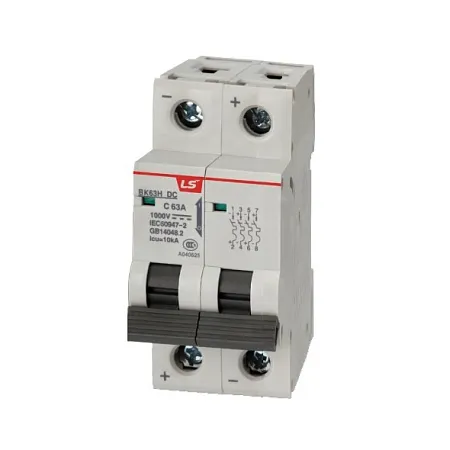

Раздел автоматических выключателей BK63H-DC в магазине
Каталог BK63H-DC
373,6 кб
| Таблица выбора | ||||
| Количество полюсов |
 |
 |
 |
 |
| Ном. ток (ln) | Артикул | |||
| Кривая | ||||
| С | ||||
| 1 A | 626054600 |
0627060800 |
||
| 2 A | 626054700 |
0627060900 |
||
| 3 A | 0627061000 | |||
| 4 A |
0626054900 |
0627061100 | ||
| 6 A | 0626055000 | 0627061200 | 0628051400 | |
| 10 A | 0626055100 | 0627061300 | 0628051500 | 0629050400 |
| 16 A | 0626055200 | 0627061400 | 0628051600 | |
| 20 A | 627061500 | |||
| 25 A | 627061600 | 0628051800 | ||
| 32 A | 627061700 | 0628051900 | ||
| 40 A | 0627061800 |
0628052000 |
||
| 50 A | 0627061900 | 0628052100 | ||
| 63 A | 627062000 |
0628052200 |
0629051100 | |
| Кол-во модулей Ш=18 мм | 1 | 2 | 3 | 4 |
| Технические характеристики | |||||
| Количество полюсов | 1, 2, 3, 4 | ||||
| Номинальный ток | In | А | 1…63 | ||
| Номинальное рабочее напряжение постоянного тока | Ph/N | Ue | В | 250 на полюс | |
| Кривая отключения | C | ||||
| Класс токоограничения | 3 | ||||
| Отключающая способность | по ГОСТ Р 50345-99 при 400В | Icu | кА | 10 | |
| Износостойкость механическая | циклов | 10000 | |||
| Износостойкость электрическая | циклов | 1500 | |||
| Температура эксплуатации | t | °С | -5…+40 | ||
| Сечение подключаемого провода | 1…63А | мм² | 1…25 | ||
| Вес | m | г/полюс | 110 | ||
| Аксессуары | |
| Артикул | Наименование |
| 0641008000 | Контакт состояния AX-H, 1 СО, для BKH-DC |
| 0641008100 | Контакт аварийного отключения AL-H, 1 СО, для BKH-DC |
| 0641008200 | Независимый расцепитель SHT, AC 110…380 В, для BKH-DC |
