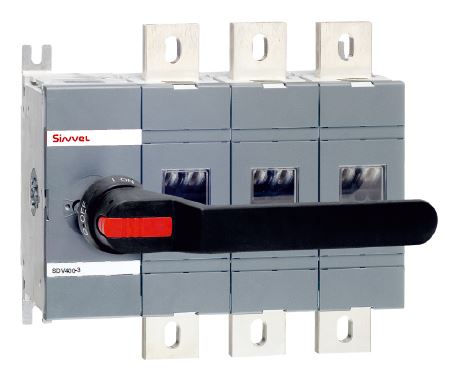

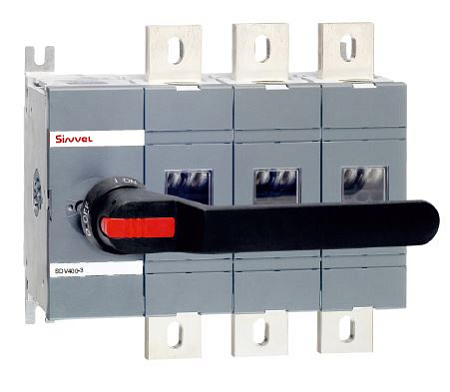

Видимый разрыв для контроля положения контактов:
Стационарная и выносная ручка на выбор;
Широкий выбор аксессуаров: дополнительных контактов, крышек выводов, межполюсных перегородок и других;
| Таблица выбора | |||||||||||||||||||
|
Артикул |
Номинальный ток, А |
Аксессуары | |||||||||||||||||
|
Ручка стационарная |
Ручка на дверь |
Доп.контакт (1 НО) |
Доп.контакт (1 НЗ) |
Межполюсные перегородки | Защитные крышки выводов | Шток 280 мм | Шток 400 мм | ||||||||||||
| 3P | |||||||||||||||||||
| Выключатели-разъединители 160 - 800 А | |||||||||||||||||||
|
SDV160-3 |
160 |
SDV-HDM1 |
SDV-HDP1 |
SDV-MS10 |
SDV-MS01 |
- | SDV-CS1, SDV-CL1 |
SDV-SH10 |
- | ||||||||||
|
SDV250-3 |
250 |
SDV-HDM1 |
SDV-HDP1 |
SDV-MS10 |
SDV-MS01 |
- |
SDV-CS1, SDV-CL1 |
SDV-SH10 |
- | ||||||||||
|
SDV400-3 |
400 | SDV-HDM2 |
SDV-HDP2 |
SDV-MS10 |
SDV-MS01 |
- |
SDV-CS2, SDV-CL2 |
SDV-SH11 | SDV-SH12 | ||||||||||
|
SDV630-3 |
630 |
SDV-HDM3 |
SDV-HDP3 |
SDV-MS10 |
SDV-MS01 |
SDV-FB3 |
SDV- CS3, SDV-CL3 |
SDV-SH11 |
SDV-SH12 | ||||||||||
|
SDV800-3 |
800 |
SDV-HDM3 |
SDV-HDP3 |
SDV-MS10 |
SDV-MS01 |
SDV-FB3 |
SDV-CS3, SDV-CL3 |
SDV-SH11 |
SDV-SH12 | ||||||||||
| Выключатели-разъединители 1000 – 4000 А | |||||||||||||||||||
|
SDV1000-3SH |
1000 | SDV-HDM4 | SDV-HDР4 | SDV-MS10 | SDV-MS01 | SDV-FB4 | - | SDV-SH11 | SDV-SH12 | ||||||||||
|
SDV1250-3SH |
1250 | SDV-HDM4 | SDV-HDР4 | SDV-MS10 | SDV-MS01 | SDV-FB4 | - | SDV-SH11 | SDV-SH12 | ||||||||||
|
SDV1600-3SH |
1600 | SDV-HDM4 | SDV-HDР4 | SDV-MS10 | SDV-MS01 | SDV-FB4 | - | SDV-SH11 | SDV-SH12 | ||||||||||
|
SDV2000-3SH |
2000 |
SDV-HDM4 | SDV-HDР4 | SDV-MS10 | SDV-MS01 | - | - |
SDV-SH11 |
SDV-SH12 | ||||||||||
|
SDV2500-3SH |
2500 | SDV-HDM4 | SDV-HDР4 | SDV-MS10 | SDV-MS01 | - | - | SDV-SH11 | SDV-SH12 | ||||||||||
|
SDV3200-3SH |
3200 | SDV-HDM4 | SDV-HDР4 | SDV-MS10 | SDV-MS01 | - | - | SDV-SH11 | SDV-SH12 | ||||||||||
|
SDV4000-3SH |
4000 | SDV-HDM4 | SDV-HDР4 | SDV-MS10 | SDV-MS01 | - | - | SDV-SH11 | SDV-SH12 | ||||||||||
| Технические характеристики | SDV160 | SDV250 | SDV400 | SDV630 | SDV800 | ||||
|
Номинальное напряжение изоляции |
В |
1000 |
1000 |
1000 |
1000 |
1000 |
|||
|
Импульсное выдерживаемое напряжение
|
кВ |
12 |
12 |
12 |
12 |
12 |
|||
|
Номинальное рабочее напряжение |
В |
690 |
690 |
690 |
690 |
690 |
|||
|
Номинальная включающая способность |
кА |
30 | 30 |
65 |
80 |
80 | |||
|
Износостойкость механическая |
Циклов |
20000 |
20000 |
16000 |
16000 |
10000 |
|||
| Номинальный ток | A | 160 | 250 | 400 | 630 | 800 | |||
|
Рабочий ток (АС-23А, 690 В АС) |
A | 160 |
250 |
400 | 630 | 800 | |||
|
Рабочий ток (DС-21В, 440 В DC, 3P) |
A |
160 |
250 | 360 | 630 | 800 | |||
| Ном. кратковременно выдерживаемый ток | кA | 15 | 15 | 31 | 31 | 38 | |||
| Ном. отключающая способность | кA | 1,28 | 2 | 3,2 | 5 | 6,4 | |||
| Габарит соединительных болтов |
Резьба х длина |
М8х25 |
М8х25 |
М10х30 | М12х40 | М12х40 | |||
| Технические характеристики | SDV1000 | SDV1250 | SDV1600 | SDV2000 | SDV2500 | SDV3200 | SDV4000 | ||||
|
Номинальное напряжение изоляции |
В |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 | 1000 | |||
|
Импульсное выдерживаемое напряжение |
кВ |
12 |
12 |
12 |
12 |
12 |
12 | 12 | |||
|
Номинальное рабочее напряжение |
В |
690 |
690 |
690 |
690 |
690 |
690 | 690 | |||
|
Номинальная включающая способность |
кА |
110 | 110 |
110 |
176 |
176 | 176 | 176 | |||
|
Износостойкость механическая |
Циклов |
6000 |
6000 |
6000 |
6000 |
6000 |
5000 | 5000 | |||
| Номинальный ток | A | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 3800 | |||
| Рабочий ток (АС-23А, 690 В АС) | A | 1000 | 1250 | 1250 | - | - | - | - | |||
| Рабочий ток (АС-22А, 415 В АС) | A | - | 1250 | 1600 | - | - | - | - | |||
| Рабочий ток (АС-22B, 415 В АС) | A | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | 3800 | |||
| Ном. кратковременно выдерживаемый ток | кA | 50 | 50 | 50 | 50 | 80 | 80 | 80 | |||
| Ном. отключающая способность | кA | 10 | 10 | 10 | - | - | - | - | |||
| Габарит соединительных болтов | Резьба х длина | М12х60 | М12х60 | М12х60 | М12х60 | М12х60 | М12х60 | М12х60 | |||

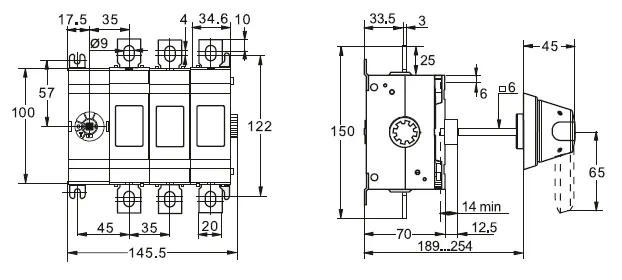

SDV160-3 – SDV250-3

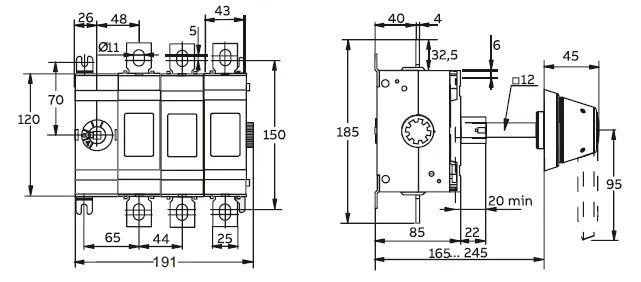

SDV400-3

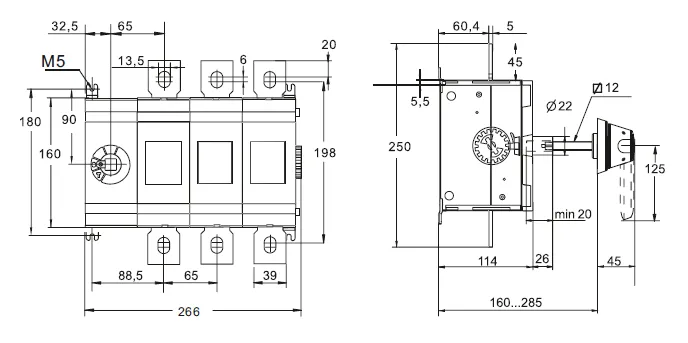

SDV630-3 – SDV800-3

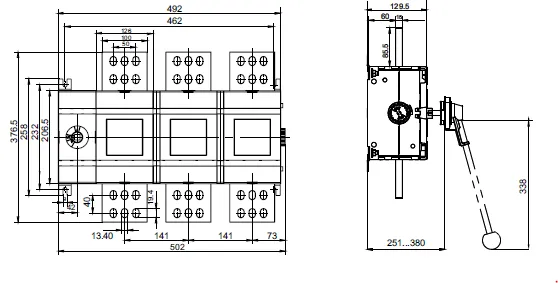

SDV1000-3 – SDV1600-3

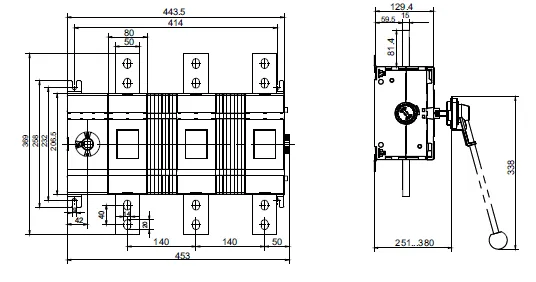

SDV2000-3 – SDV2500-3

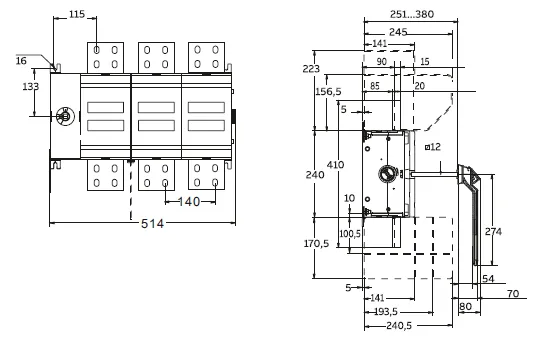

SDV3200-3 – SDV4000-3
