Подходят для применения в сети переменного и постоянного тока, маркировка на устройстве.
У ручек на панель степень защиты IP65.

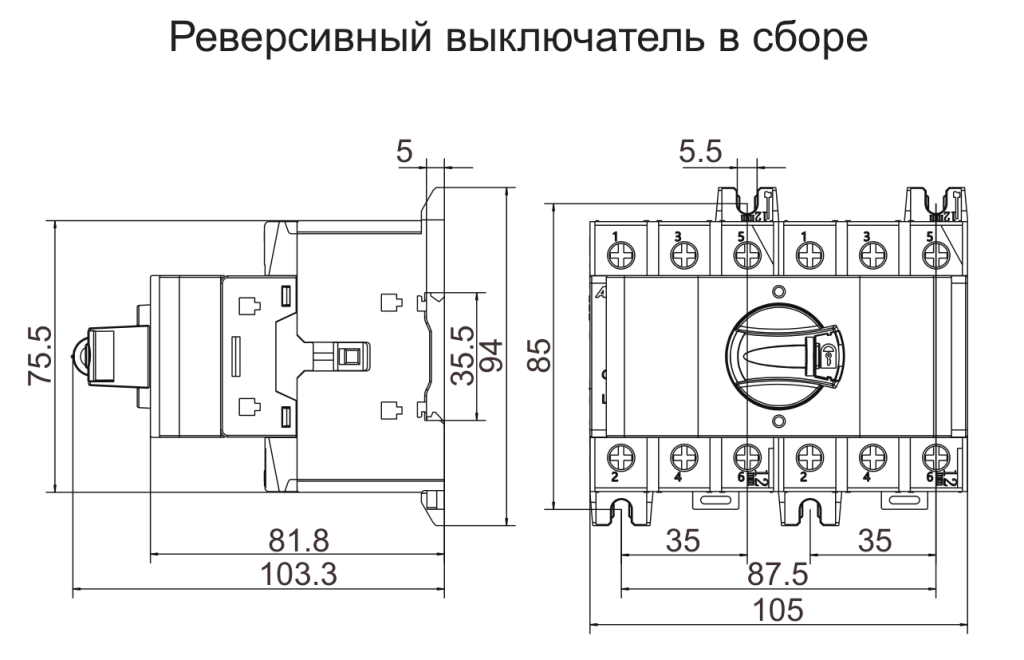

Универсальная конструкция с возможностью объединения двух выключателей в реверсивный.
У ручек встроенная блокировка поворота замком.
2 типа монтажа: на DIN-рейку и монтажную панель.

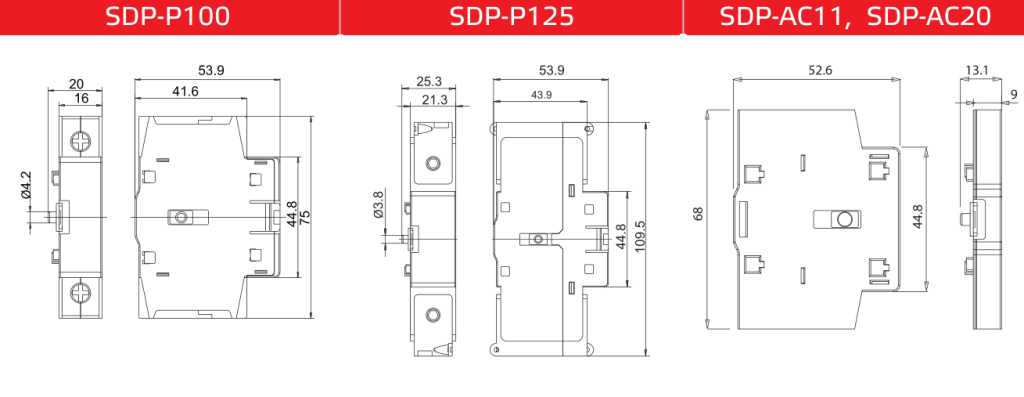

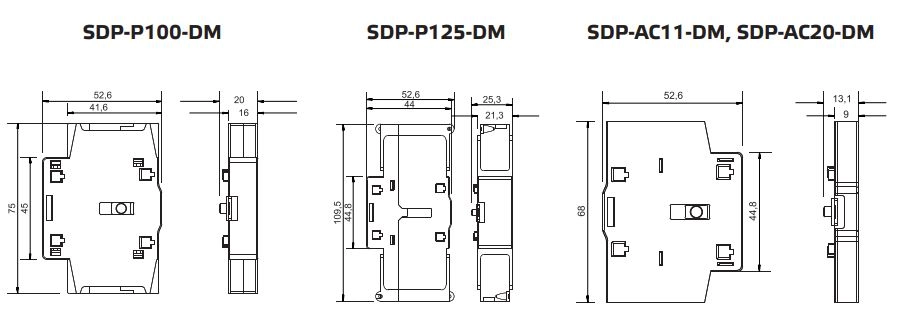

Широкий выбор аксессуаров: дополнительные контакты, полюсы, ручки на дверь и защитные крышки.
У ручек на панель степень защиты IP65.
Универсальная конструкция с возможностью объединения двух выключателей в реверсивный.
У ручек встроенная блокировка поворота замком.
2 типа монтажа: на DIN-рейку и монтажную панель.
Широкий выбор аксессуаров: дополнительные контакты, полюсы, ручки на дверь и защитные крышки.

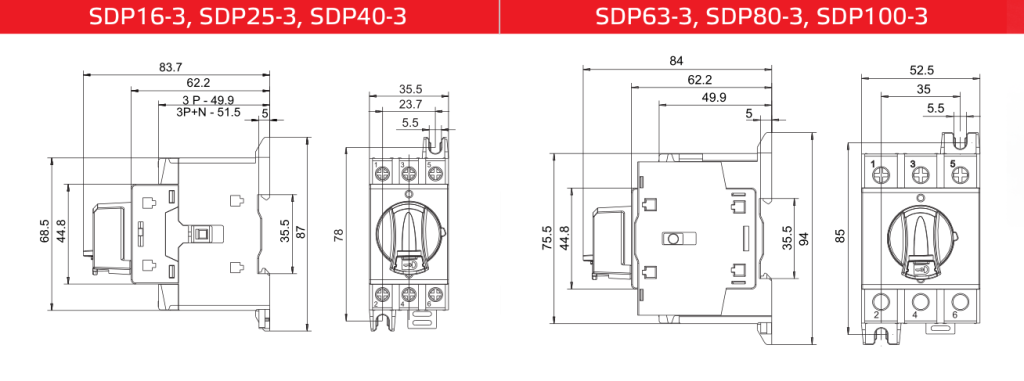

| Технические характеристики | SDP16 | SDP25 | SDP40 | SDP63 | SDP80 | SDP100 | SDP125 | ||||
|
Номинальное напряжение изоляции |
В |
800 |
|||||||||
|
Импульсное выдерживаемое напряжение |
кВ |
8 |
|||||||||
|
Сечение подключаемого провода |
мм2 |
1,5...10 |
2,5...35 |
10...70 | |||||||
|
Номинальная включающая способность |
кА |
1,8 |
2,1 |
3,9 | |||||||
|
Износостойкость механическая |
Циклов |
100 000 |
|||||||||
| Номинальный ток | A | 16 | 25 | 40 | 63 | 80 | 100 | 125 | |||
| Рабочий ток (AC-20A/B, 690 В АС) | A | 16 | 25 | 40 | 63 | 80 | 100 | 125 | |||
| Рабочий ток (AC-22A/B, 415 В АС) | A | 16/16 | 25/25 | 40/40 | 63/63 | 80/80 | 100/100 | 125/125 | |||
| Рабочий ток (AC-22A/B, 690 В АС) | А | 16/16 | 25/25 | 32/40 | 40/63 | 63/80 | 63/80 | 100/125 | |||
| Рабочий ток (AC-23A/B, 415 В АС) | А | 16/16 | 25/25 | 40/40 | 63/63 | 80/80 | 100/100 | 100/125 | |||
| Рабочий ток (AC-23A/B, 690 В АС) | А | 16/16 | 25/25 | 25/25 | 40/40 | 40/40 | 40/40 | 63/63 | |||
| Рабочий ток (DC-21B, 250 В DC) | A | 16* | 25* | 40* | 63* | 80* | 100* | 125* | |||
| Рабочий ток (DC-21B, 400 В DC) | A | 16** | 25** | 25** | 40** | 40** | 40** | 63** | |||
| Ном. кратковременно выдерживаемый ток 0,3 сек | кA | 2,5 | 3 | 5 | |||||||
| Ном. отключающая способность при 415 В АС | кA | 10 | 15 | 20 | |||||||
| Температура эксплуатации | ˚С | -25...+55 | |||||||||
* - два полюса последовательно для «+», один полюс для «-»;
** - только для четырехполюсных выключателей. Подключение четырех полюсов
последовательно для «+» или «-».
