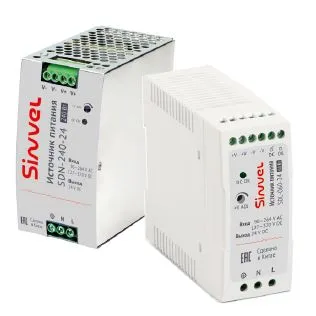

Универсальные однофазные блоки питания Sinvel
- Широкий диапазон напряжения питания – от 90 до 264 В AC, от 120 до 370В DC;
- Защита от перегрузки, перенапряжения и короткого замыкания на выходе;
- Высокая стабильность выходного напряжения;
- Регулировка выходного напряжения;
- Индикация состояния выходного напряжения;
- Помехоустойчивость и низкое излучение электромагнитных помех;
- Сдвоенные выходные клеммы;
- Крепление на DIN-рейку 35мм.
| Таблица выбора | ||||||
| Артикул |
Напряжение питания, В |
Выходное напряжение, В DC |
Выходной ток, А |
Номинальная мощность, Вт |
Вес, кг | |
|
Однофазные блоки питания Sinvel SDL |
||||||
|
SDL-020-24 |
90-264 AC, 127-370 DC |
24 |
1 |
24 |
0,15 |
|
|
SDL-040-24 |
90-264 AC, 127-370 DC |
24 | 1,7 | 40 | 0,28 | |
| SDL-060-24 |
90-264 AC, 127-370 DC |
24 | 2,5 | 60 |
0,28 |
|
| SDL-100-24 |
90-264 AC, 127-370 DC |
24 | 4 | 96 | 0,4 | |
| Таблица выбора | ||||||
| Артикул |
Напряжение питания, В |
Выходное напряжение, В DC |
Выходной ток, А |
Номинальная мощность, Вт |
Вес, кг | |
|
Однофазные блоки питания Sinvel SDN |
||||||
|
SDN-120-24 |
90-264 AC, 127-370 DC |
24 |
5 |
120 |
0,6 |
|
| SDN-240-24 | 90-264 AC, 127-370 DC | 24 | 10 | 240 | 1 | |
| SDN-480-24 |
90-264 AC, 127-370 DC |
24 | 20 | 480 |
1,5 |
|
| Таблица выбора | ||||||
| Артикул |
Напряжение питания, В |
Выходное напряжение, В DC |
Выходной ток, А |
Номинальная мощность, Вт |
Вес, кг | |
|
Однофазные блоки питания Sinvel SDH |
||||||
|
SDH-960-24 |
180-264 AC, 254-370 DC |
24 |
40 |
960 |
2,47 |
|
| Характеристики (SDL-020-24) | |||
| Пусковой ток при 230В АС | A | 70 А | |
| КПД |
% |
84% | |
| Степень защиты | IP20 | ||
| Температура эксплуатации | t | °C | -20...+70 |
|
Характеристики (SDL-040-24, SDL-060-24) |
|||
| Пусковой ток при 230В АС | A | 60 А | |
| КПД |
% |
88% |
|
| Степень защиты | IP20 | ||
| Температура эксплуатации | t | °C |
-20...+70 |
| Характеристики (SDL-100-24) | |||
| Пусковой ток при 230В АС | A | 60 А | |
| КПД |
% |
86% | |
| Степень защиты | IP20 | ||
| Температура эксплуатации | t | °C |
-10...+60 |
| Характеристики (SDN-120-24) | |||
| Пусковой ток при 230В АС | A | 35 А | |
| КПД |
% |
88% | |
| Степень защиты | IP20 | ||
| Температура эксплуатации | t | °C |
-20...+70 |
| Характеристики (SDN-240-24) | |||
| Пусковой ток при 230В АС | A | 35 А | |
| КПД |
% |
87% | |
| Степень защиты | IP20 | ||
| Температура эксплуатации | t | °C |
-20...+70 |
| Характеристики (SDN-480-24) | |||
| Пусковой ток при 230В АС | A | 35 А | |
| КПД |
% |
92% | |
| Степень защиты | IP20 | ||
| Температура эксплуатации | t | °C |
-20...+70 |
| Характеристики (SDH-960-24) | |||
| Пусковой ток при 230В АС | A | 50 А | |
| КПД | % | 94 % | |
| Степень защиты | IP20 | ||
| Температура эксплуатации | t | °C |
-30...+70 |

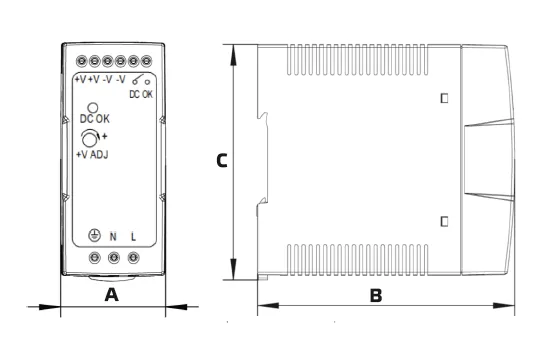

Габаритные размеры:
| Модель | A | B | C |
| SDL-020-24 | 23 мм | 100 мм | 92 мм |
| SDL-040-24 | 41 мм | 100 мм | 92 мм |
| SDL-060-24 | 41 мм | 100 мм | 92 мм |
| SDL-100-24 | 55 мм | 100 мм | 92 мм |
| SDN-120-24 | 40 мм | 113 мм | 125 мм |
| SDN-240-24 | 63 мм | 113,5 мм | 125 мм |
| SDN-480-24 | 85,5 мм | 129 мм | 125 мм |
| SDH-960-24 | 110 мм | 150 мм |
125,2 мм |
