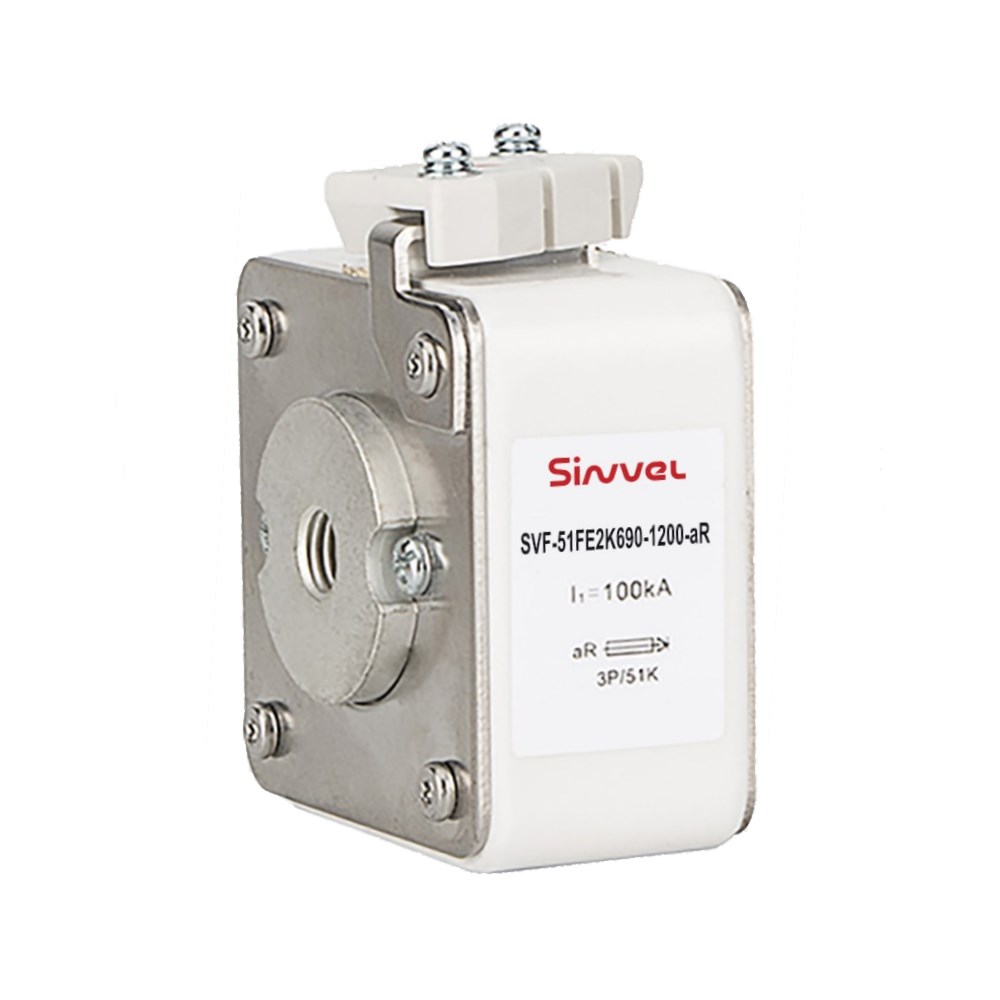

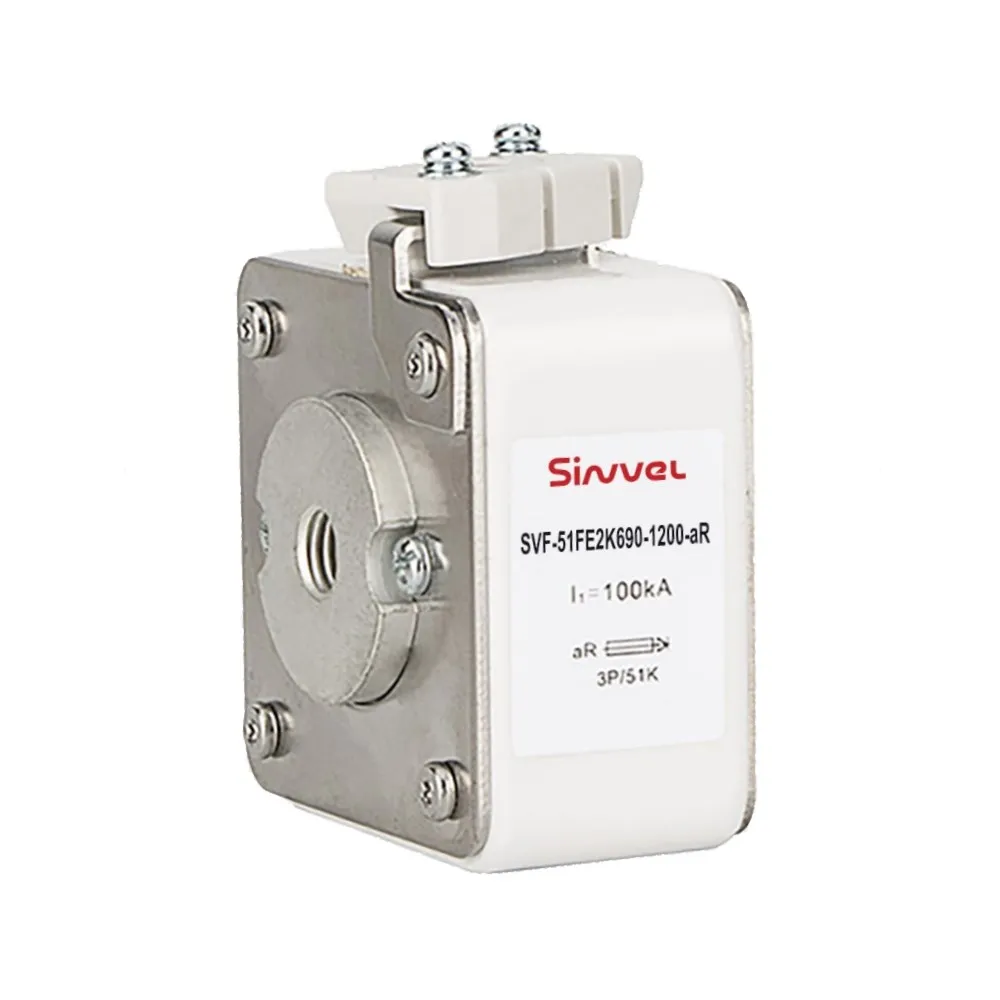

Быстродействующий предохранитель SVF-51FE предназначен для защиты полупроводниковых приборов. Характеристика срабатывания aR обеспечивает защиту от токов короткого замыкания.
Контакты с резьбовым отверстием под болт позволяет устанавливать предохранитель непосредственно на шины. На боковой индикатор срабатывания можно установить дополнительный контакт, который будет передавать сигнал в сеть.
Рекомендуемая сфера применения: оборудование для металлургии
Каталог
Листовка. Быстродействующие предохранители Sinvel для защиты ПЧ
Контакты с резьбовым отверстием под болт позволяет устанавливать предохранитель непосредственно на шины. На боковой индикатор срабатывания можно установить дополнительный контакт, который будет передавать сигнал в сеть.
Рекомендуемая сфера применения: оборудование для металлургии
Каталог
Листовка. Быстродействующие предохранители Sinvel для защиты ПЧ
| Таблица выбора | ||||||||||||||||||||||||
| SVF-51FE0K690 ( Габарит 0 ) | ||||||||||||||||||||||||
|
Артикул |
Бренд |
Номинальный ток, А |
Номинальное напряжение, В |
Отключающая способность, кА | Характеристика срабатывания | |||||||||||||||||||
| SVF-51FE0K690-40-aR |
Sinvel |
40 |
690 АС/440 DC |
100 АС/30 DC | aR | |||||||||||||||||||
| SVF-51FE0K690-50-aR |
|
50 |
690 АС/440 DC |
100 АС/30 DC |
aR |
|||||||||||||||||||
| SVF-51FE0K690-63-aR | Sinvel | 63 |
690 АС/440 DC |
100 АС/30 DC |
aR |
|||||||||||||||||||
| SVF-51FE0K690-80-aR | Sinvel | 80 |
690 АС/440 DC |
100 АС/30 DC |
aR |
|||||||||||||||||||
| SVF-51FE0K690-100-aR | Sinvel | 100 |
690 АС/440 DC |
100 АС/30 DC |
aR |
|||||||||||||||||||
| SVF-51FE0K690-125-aR | Sinvel | 125 |
690 АС/440 DC |
100 АС/30 DC | aR | |||||||||||||||||||
| SVF-51FE0K690-160-aR | Sinvel | 160 |
690 АС/440 DC |
100 АС/30 DC | aR | |||||||||||||||||||
| SVF-51FE0K690-200-aR | Sinvel | 200 |
690 АС/440 DC |
100 АС/30 DC |
aR |
|||||||||||||||||||
| SVF-51FE0K690-250-aR | Sinvel | 250 |
690 АС/440 DC |
100 АС/30 DC | aR | |||||||||||||||||||
| SVF-51FE0K690-315-aR | Sinvel | 315 |
690 АС/440 DC |
100 АС/30 DC | aR | |||||||||||||||||||
| SVF-51FE0K690-350-aR | Sinvel | 350 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| SVF-51FE0K690-400-aR | Sinvel | 400 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| SVF-51FE0K690-500-aR | Sinvel | 500 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| SVF-51FE0K690-630-aR | Sinvel | 630 | 690 АС/440 DC | 100 АС/30 DC | aR | |||||||||||||||||||
| Таблица выбора | ||||||||||||||||||||||
| SVF-51FE1K690 ( Габарит 1 ) | ||||||||||||||||||||||
|
Артикул |
Бренд |
Номинальный ток, А |
Номинальное напряжение, В |
Отключающая способность, кА | Характеристика срабатывания | |||||||||||||||||
| SVF-51FE1K690-160-aR | Sinvel | 160 |
690 АС/440 DC |
100 АС/30 DC | aR | |||||||||||||||||
| SVF-51FE1K690-200-aR |
|
200 |
690 АС/440 DC |
100 АС/30 DC |
aR |
|||||||||||||||||
| SVF-51FE1K690-250-aR | Sinvel | 250 |
690 АС/440 DC |
100 АС/30 DC |
aR |
|||||||||||||||||
| SVF-51FE1K690-315-aR | Sinvel | 315 |
690 АС/440 DC |
100 АС/30 DC |
aR |
|||||||||||||||||
| SVF-51FE1K690-350-aR | Sinvel | 350 | 690 AC/440 DC | 100 АС/30 DC | aR | |||||||||||||||||
| SVF-51FE1K690-400-aR | Sinvel | 400 | 690 AC/440 DC | 100 АС/30 DC | aR | |||||||||||||||||
| SVF-51FE1K690-500-aR | Sinvel | 500 | 690 AC/440 DC | 100 АС/30 DC | aR | |||||||||||||||||
| SVF-51FE1K690-630-aR | Sinvel | 630 | 690 AC/440 DC | 100 АС/30 DC | aR | |||||||||||||||||
| SVF-51FE1K690-700-aR | Sinvel | 700 | 690 AC/440 DC | 100 АС/30 DC | aR | |||||||||||||||||
| SVF-51FE1K690-800-aR | Sinvel | 800 | 690 AC/440 DC | 100 АС/30 DC | aR | |||||||||||||||||
| Таблица выбора | |||||
| SVF-51FE2K690 ( Габарит 2 ) | |||||
| Артикул | Бренд | Номинальный ток, А | Номинальное напряжение, В | Отключающая способность, кА | Характеристика срабатывания |
| SVF-51FE2K690-315-aR | Sinvel | 315 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE2K690-350-aR | Sinvel | 350 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE2K690-400-aR | Sinvel | 400 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE2K690-500-aR | Sinvel | 500 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE2K690-630-aR | Sinvel | 630 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE2K690-700-aR | Sinvel | 700 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE2K690-800-aR | Sinvel | 800 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE2K690-900-aR | Sinvel | 900 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE2K690-1000-aR | Sinvel | 1000 | 690 АС/440 DC | 100 АС/30 DC | aR |
| Таблица выбора | |||||
| SVF-51FE3K690 ( Габарит 3 ) | |||||
| Артикул | Бренд | Номинальный ток, А | Номинальное напряжение, В | Отключающая способность, кА | Характеристика срабатывания |
| SVF-51FE3K690-500-aR | Sinvel | 500 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE3K690-630-aR | Sinvel | 630 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE3K690-700-aR | Sinvel | 700 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE3K690-800-aR | Sinvel | 800 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE3K690-900-aR | Sinvel | 900 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE3K690-1000-aR | Sinvel | 1000 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE3K690-1100-aR | Sinvel | 1100 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE3K690-1250-aR | Sinvel | 1250 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE3K690-1400-aR | Sinvel | 1400 | 690 АС/440 DC | 100 АС/30 DC | aR |
| SVF-51FE3K690-1600-aR | Sinvel | 1600 | 690 АС/440 DC | 100 АС/30 DC | aR |
| Артикул | Наименование | Совместимые предохранители |
| SVF-FH51FE630-1 | Держатель предохранителя, 1 полюс, 630 А | SVF-51FE… до 630 А |
| SVF-FH51FE2000-1 | Держатель предохранителя, 1 полюс, 2000 А | SVF-51FE… от 700 А |
| SVF-MS6 | Дополнительный контакт срабатывания 1СО |
SVF-51FE… |
