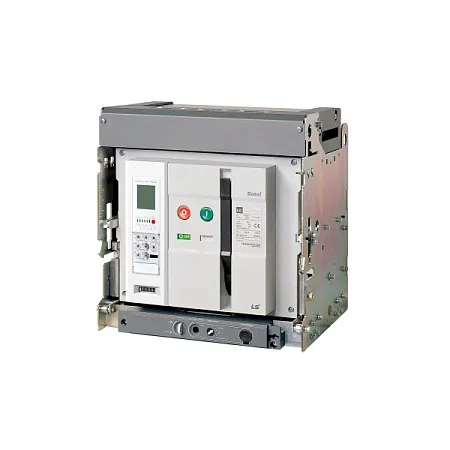

- Универсальный габарит - 3 типоразмера.
- Микропроцессорные блоки расцепителя с измерительно - коммуникационными функциями, точное измерение параметров I, U, f, cosϕ, E, THD, система хранения и передачи данных.
- Широкий ассортимент типовых вспомогательных устройств и принадлежностей.
Раздел Susol и Metasol в магазине
Каталог Susol_Metasol 2016
23,1 мб
Руководство по ремонту и обслуживанию Susol_Metasol
3,4 мб
| Таблица выбора стационарных автоматических выключателей | ||||||||||
| Ном. ток, А | Артикул | Тип | Расцепитель |
Подклю- чение |
Катушка включения автоматического выключателя | Электродвигатель взвода пружины | Независимый расцепитель | Контакты сигнализации состояния | Кнопка ручного возврата в исходное положение |
Контакт сигнали- зации срабаты- вания |
| Отключающая способность 65кА | ||||||||||
| 800 | 289604498B | AN-08D3 | Тип А + защита от замыкания на землю + функция связи | Горизон-тальное | Да, напряжение катушки: 200…250В AC/DC | Да, напряжение катушки: 200…250В AC/DC | Да, напряжение катушки: 200…250В AC/DC | 5 НО + 5 НЗ | - | - |
| 1000 | 289707558B | AN-10D3 | да | 1 | ||||||
| 1250 | 289808088B | AN-13D3 | - | - | ||||||
| 1600 | 284908668B | AN-16D3 | да | 1 | ||||||
| Отключающая способность 85кА | ||||||||||
| 2000 | 290808988B | AS-20E3 | Тип А + защита от замыкания на землю + функция связи | Горизон-тальное | 200…250В AC/DC | 200…250В AC/DC | 200…250В AC/DC | 5 НО + 5 НЗ | да | 1 |
| 2500 | 290907968B | AS-25E3 | ||||||||
| 3200 | 286905688B | AS-32E3 | ||||||||
| 4000 | 291107888B | AS-40E3 | ||||||||
| Таблица выбора выкатных автоматических выключателей | ||||||||||
| Ном. ток, А | Артикул | Тип | Расцепитель |
Подклю- чение |
Катушка включения автоматического выключателя | Электродвигатель взвода пружины | Независимый расцепитель | Контакты сигнализации состояния | Кнопка ручного возврата в исходное положение |
Контакт сигнали- зации срабаты- вания |
| АВ + Корзина | ||||||||||
| Отключающая способность 65кА | ||||||||||
| 800 |
284603298B + 72313461557 |
AN-08D3 | Тип А + защита от замыкания на землю + функция связи |
Горизон- тальное |
Да, напряжение катушки: 200…250В AC/DC | Да, напряжение катушки: 200…250В AC/DC | Да, напряжение катушки: 200…250В AC/DC | 5 НО + 5 НЗ | да | 1 |
| 1000 | 284704838B + 72313461557 | AN-10D3 | ||||||||
| 1250 | 284804498B + 72313461557 | AN-13D3 | ||||||||
| 1600 | 284905868B + 72313461557 | AN-16D3 | ||||||||
| Отключающая способность 85кА | ||||||||||
| 2000 | 286703848B + 72313463574 | AS-20E3 | Тип А + защита от замыкания на землю + функция связи |
Горизон- тальное |
Да, напряжение катушки: 200…250В AC/DC | Да, напряжение катушки: 200…250В AC/DC | Да, напряжение катушки: 200…250В AC/DC | 5 НО + 5 НЗ | да | 1 |
| 2500 | 286804068B + 72313463574 | AS-25E3 | ||||||||
| 3200 | 286904128B + 72313463575 | AS-32E3 | ||||||||
| 4000 | 287003258B + 72313463579 | AS-40E3 | ||||||||
| Отключающая способность 100кА | ||||||||||
| 5000 | 287103508B + 72313465613 | AS-50F3 | Тип А + защита от замыкания на землю + функция связи |
Горизон- тальное |
Да, напряжение катушки: 200…250В AC/DC | Да, напряжение катушки: 200…250В AC/DC | Да, напряжение катушки: 200…250В AC/DC | 5 НО + 5 НЗ | да | 1 |
| Отключающая способность 120кА | ||||||||||
| 5000 | 291204998B + 72313465615 | AS-50G3 | Тип А + защита от замыкания на землю + функция связи |
Горизон- тальное |
Да, напряжение катушки: 200…250В AC/DC | Да, напряжение катушки: 200…250В AC/DC | Да, напряжение катушки: 200…250В AC/DC | 5 НО + 5 НЗ | да | 1 |
| 6300 | 291301688B + 72313465657 | AS-63G3 | ||||||||
Заказ автоматических выключателей с другими комплектациями производится с помощью опросного листа.
|
Технические характеристики |
||||||||||
|
Тип выключателя |
AH-06D… AH-20D |
AH-06E… AH-40E |
AH-40G… AH63G |
AN-06D… AS-20D |
AS-20E… AS-40E |
AS-40F… AS-50F |
AS-40G… AS-63G |
|||
|
Номинальный ток |
при 50°C |
In |
А |
2000 |
4000 |
6300 |
2000 |
4000 |
5000 |
6300 |
|
Номинал |
630…2000 |
630…4000 |
4000…6300 |
630…2000 |
2000…4000 |
4000…5000 |
4000…6300 |
|||
|
Количество полюсов |
3, 4 |
|||||||||
|
Номинальное напряжение изоляции |
Ui |
В |
1000 |
|||||||
|
Импульсное выдерживаемое напряжение |
Uimp |
кВ |
12 |
|||||||
|
Номинальное рабочее напряжение |
Ue |
В |
690 |
|||||||
|
Предельная отключающая способность |
по ГОСТ Р 51327.1-99 при 400В |
Icu |
кА |
85 |
100 |
150 |
65 |
85 |
100 |
120 |
|
Рабочая отключающая способность |
Ics |
кА |
85 |
100 |
150 |
65 |
85 |
100 |
120 |
|
|
Допустимый сквозной ток КЗ |
1с |
Icw |
кА |
65 |
85 |
100 |
50 |
85 |
85 |
100 |
|
3с |
Icw |
кА |
50 |
65 |
75 |
36 |
65 |
65 |
75 |
|
|
Встроенная функция мгновенной токовой отсечки |
кА, |
2…15In ±10% |
||||||||
|
Номинальная включающая способность |
при 400В |
Icm |
кA |
187 |
220 |
330 |
143 |
187 |
220 |
264 |
|
Износостойкость механическая без обслуживания |
циклов |
20000 |
15000 |
10000 |
20000 |
15000 |
10000 |
10000 |
||
|
Износостойкость электрическая без обслуживания |
при 440В |
циклов |
5000 |
5000 |
2000 |
5000 |
5000 |
2000 |
2000 |
|
|
Совместимость с расцепителями |
Тип |
N, A, P, S |
N, A, P |
|||||||
|

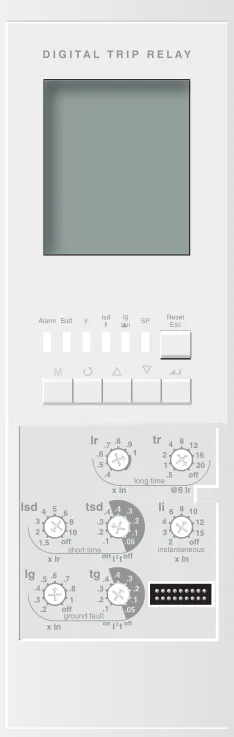

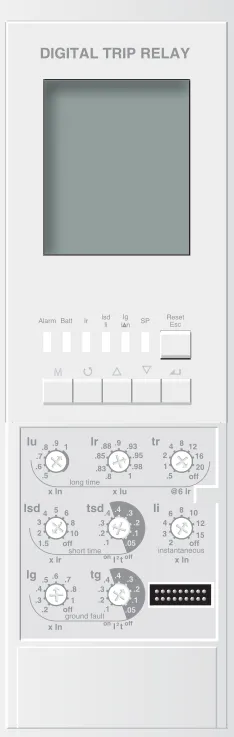

Функции расцепителей |
||||||
|
Расцепитель |
Тип N. |
Тип A. |
Тип P |
Тип S. Многофункциональный, LSIG. Все возможности расцепителя типа P + анализ гармоник (по 63-ю) и регистрация формы КЗ. |
||
|
Кривые отключения |
|
|||||
|
Функции |
Ir - Регулируемое отключение по току перегрузки, 0,8…1 In. tr - Регулируемое время срабатывания. Isd - Регулируемая селективная токовая отсечка. tsd - Регулируемое время срабатывания селективной токовой отсечки. Ii - Регулируемая мгновенная токовая отсечка. Ig - Регулируемая защита по току замыкания на землю. tg - Регулируемое время срабатывания защиты от замыкания на землю. |
|||||
|
|
|
 |
|
|||
Выкатные AH/AS-06D...20D
Выкатные AS-20E…40E
Выкатные AH-06E...40E
Выкатные AH/AS-40G…50G
Выкатные AS-40F…50F
