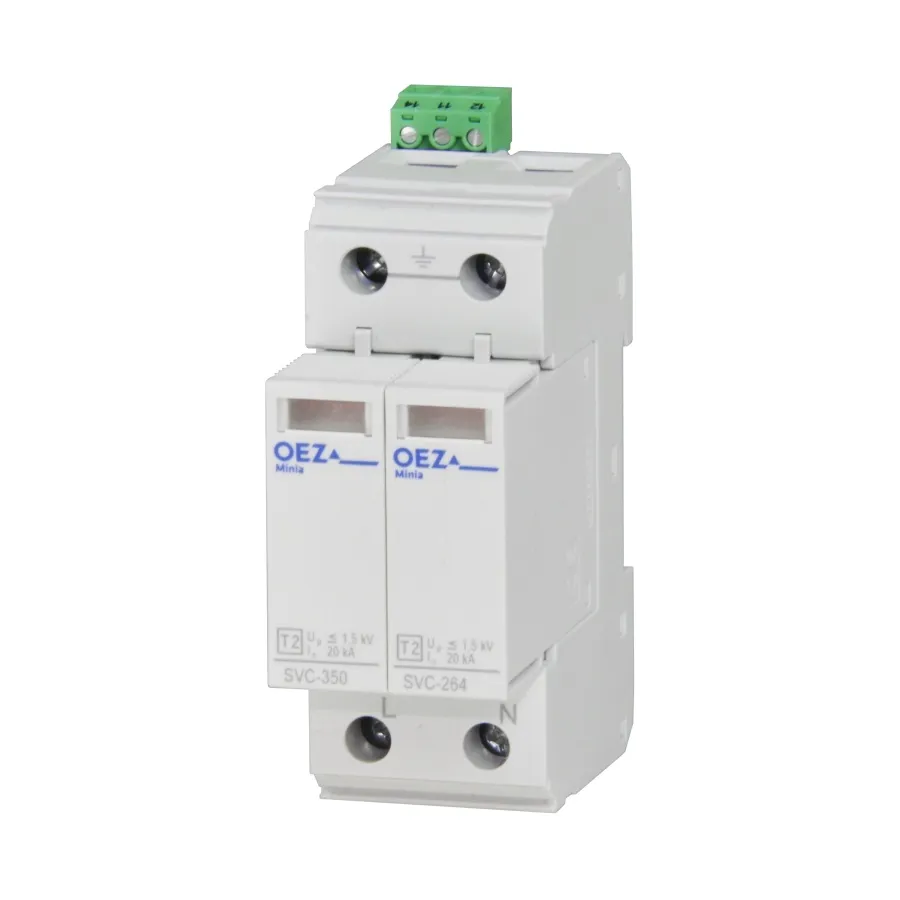

OEZ:42381 | SVC-350-1N-MZS | УЗИП, серия SVC, L, N, PE, класс 2

Устройство защиты импульсных перенапряжений класса II
Модульный УЗИП серии SVC для защиты электрооборудования от кратковременных, импульсных перенапряжений, со сменными разрядниками.

Главным элементом защиты является варистор. УЗИП состоит из основания и сменных модулей. Модули можно для проверки и их измерения, или неисправности снять без отсоединения проводников.

Дистанционная и визуальная сигнализация состояния разрядника, позволяет оперативно определить его сработку, и заменить его сменный модуль.

Назначение
Защитит от импульсных скачков напряжения, возникающих из-за грозы, аварий или переходных процессов. ОПН ограничивают напряжение, отводя его на землю, тем самым снижая перенапряжения до уровня, безопасного для сети и подключенного оборудования.

УЗИП класса II (C) предназначены для защиты токораспределительной сети объекта от коммутационных помех или как вторая ступень защиты при ударе молнии.

УЗИП I и II класса нельзя подключать друг к другу напрямую, т.к. УЗИП II класса выйдет из строя раньше, чем успеет сработать УЗИП I класса. Совмещённые УЗИП класса I + II гарантируют нормальную работу этих защит без дополнительных расчётов.

!Не защищают от длительного воздействия повышенного напряжения, для защиты от него используйте реле контроля напряжения.

Применение
Устанавливается в этажных распределительных щитах, квартирных щитках. Служат дополнительной защитой от импульсов, которые не были полностью нейтрализованы УЗИП I класса. Согласно ГОСТ Р 50571-4-44-2011, обязаны устанавливаться во всех зданиях с молниеотводами, а так, же во всех зданиях, электроснабжение которых полностью или частично осуществляется по воздушным линиям, и которые расположены в местности, где бывает более 20 грозовых часов.

Сменные разрядники
— OEZ:38369, Сменный модуль тип 2, запасная часть, 40 кА, варистор, для SVC-350 (L/N).
— OEZ:38370, Сменный модуль тип 2, запасная часть, 40 кА, суммирующий искровой разрядник, для SVC-350 (N/PE).
