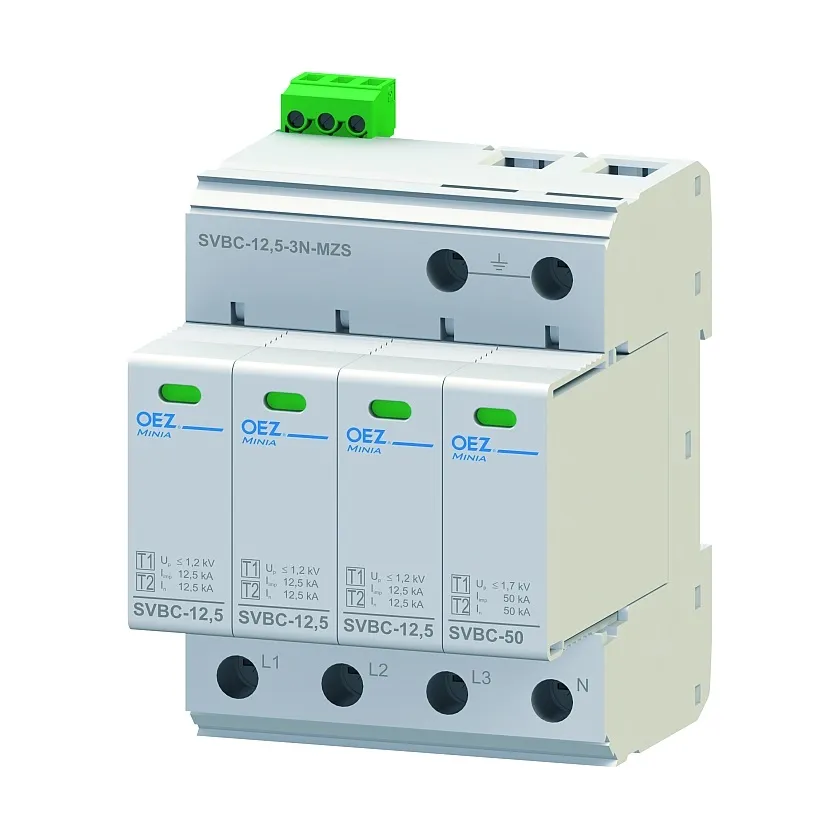

OEZ:40622 | SVBC-12,5-3N-MZS | УЗИП, серия SVBC, L1, L2, L3, N, PE, класс 1+2

Устройство защиты импульсных перенапряжений класса I + II
Модульный УЗИП серия SVBC для защиты электрооборудования от кратковременных, импульсных перенапряжений, со сменными разрядниками.

Главным элементом является искровой разрядник высокой мощности с расцепителем зажигания с электронным управлением. УЗИП состоит из основания и сменных модулей. Модули можно для проверки и их измерения, или неисправности снять без отсоединения проводников.

Дистанционная и визуальная сигнализация состояния разрядника, позволяет оперативно определить его сработку, и заменить его сменный модуль.

Назначение
Защитит от импульсных скачков напряжения, возникающих из-за грозы, аварий или переходных процессов. ОПН ограничивают напряжение, отводя его на землю, тем самым снижая перенапряжения до уровня, безопасного для сети и подключенного оборудования.

Обычные УЗИП I и II класса нельзя подключать друг к другу напрямую, т.к. УЗИП II класса выйдет из строя раньше, чем успеет сработать УЗИП I класса. Совмещённые УЗИП класса I + II гарантируют нормальную работу этих защит без дополнительных расчётов.

Предназначен для защиты оборудования при прямых ударах молнии в систему молниезащиты здания или воздушную ЛЭП, а так, же для защиты токораспределительной сети объекта от коммутационных помех.

!Не защищают от длительного воздействия повышенного напряжения, для защиты от него используйте реле контроля напряжения.

Применение
Устанавливаются на вводе питающей сети в здание ВРУ, ГРЩ. Данными устройствами должны укомплектовываться вводно- распределительные устройства административных и промышленных зданий, жилых многоквартирных домов. Подходит для вводных щитков коттеджей или частных домов.

Сменные разрядники
— OEZ:40625, Сменный модуль тип 1+2, запасная часть, 12,5 кА, варистор, для SVBC-12,5 (L/N).
— OEZ:40626, Сменный модуль тип 1+2, запасная часть, 50 кА, искровой разрядник, для SVBC-12,5 (N/PE).
