Вентиляторы и решётки

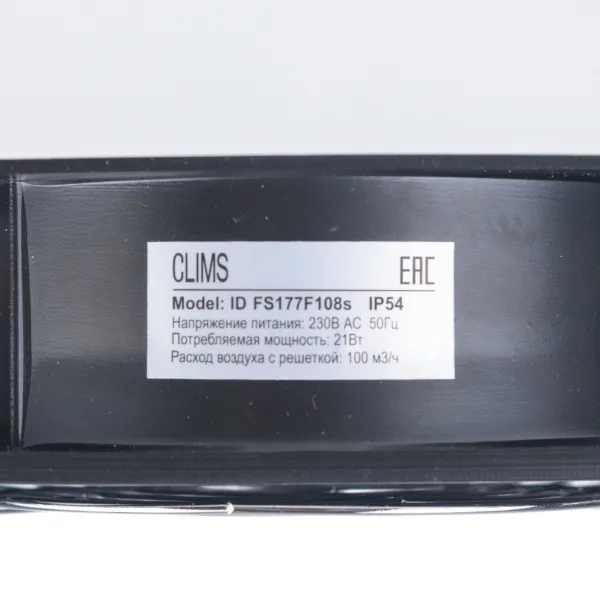

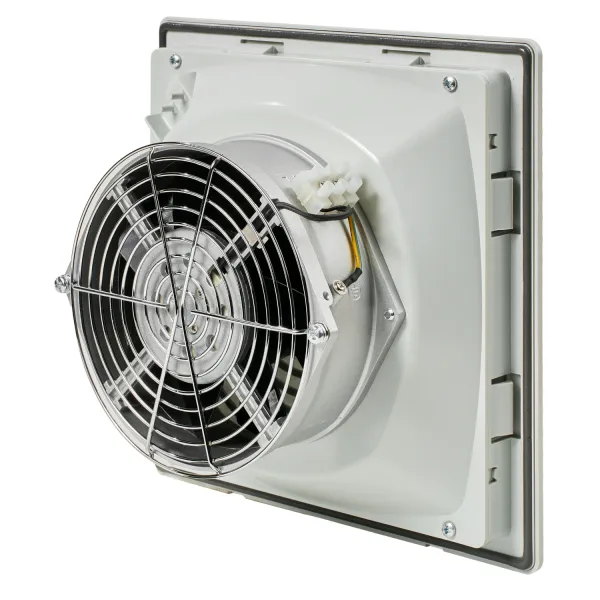

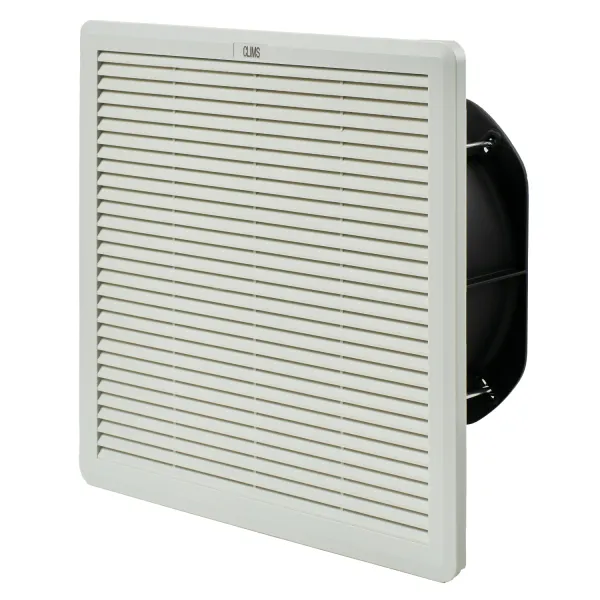

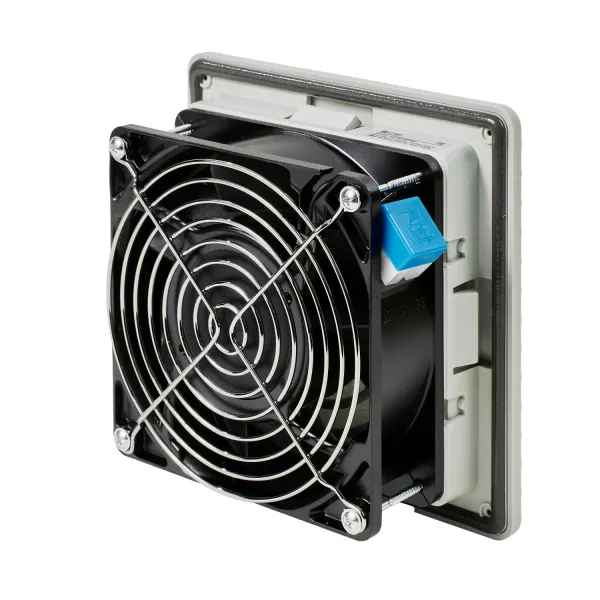

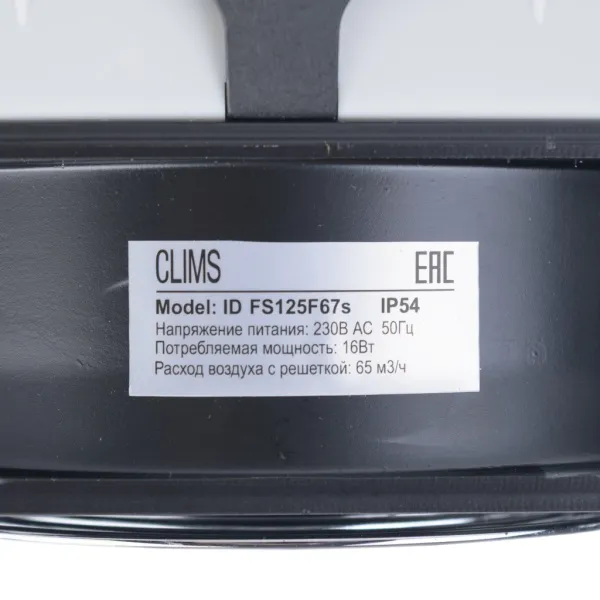

Щитовой (фильтрующий) вентилятор —

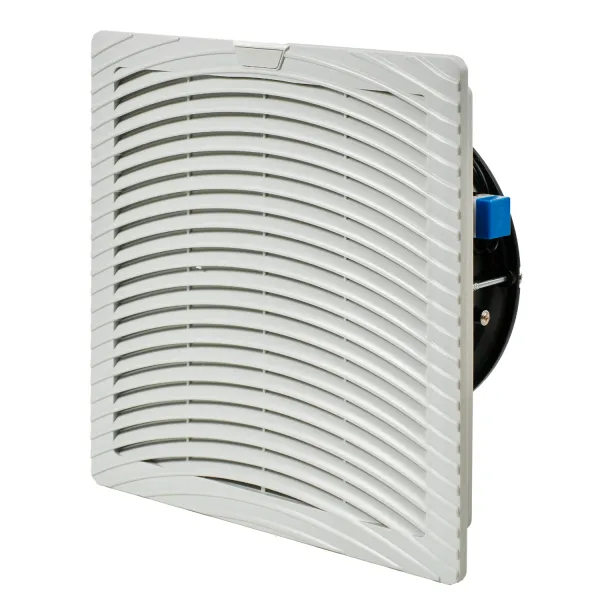

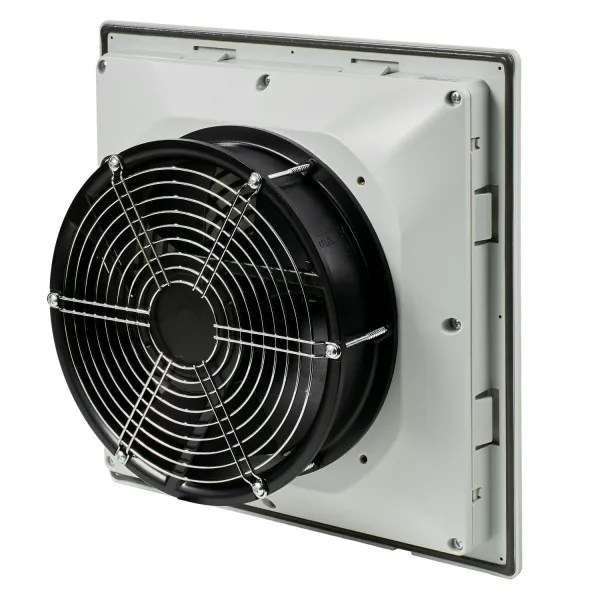

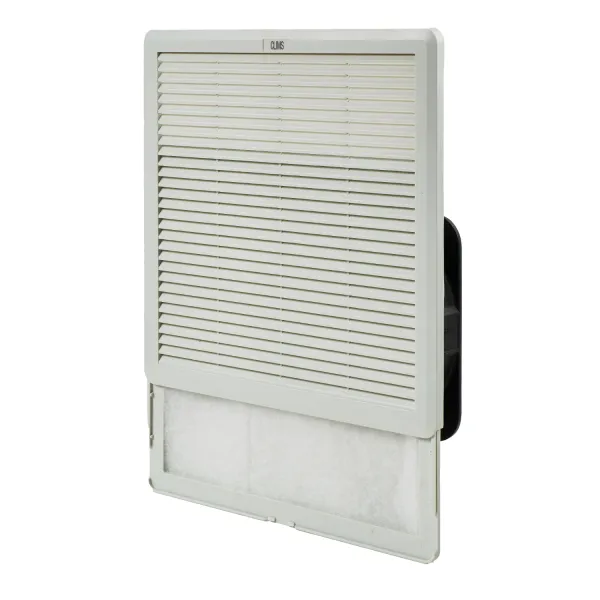

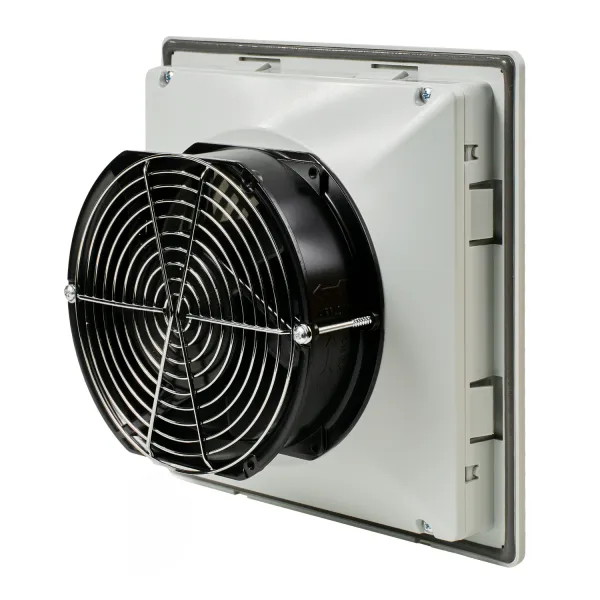

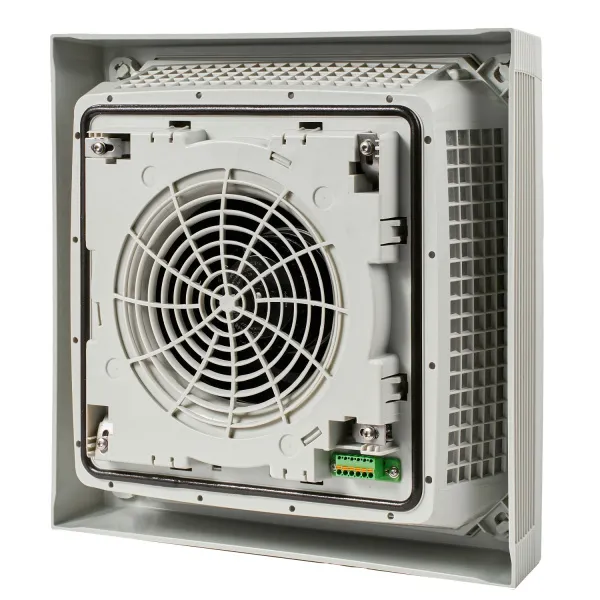

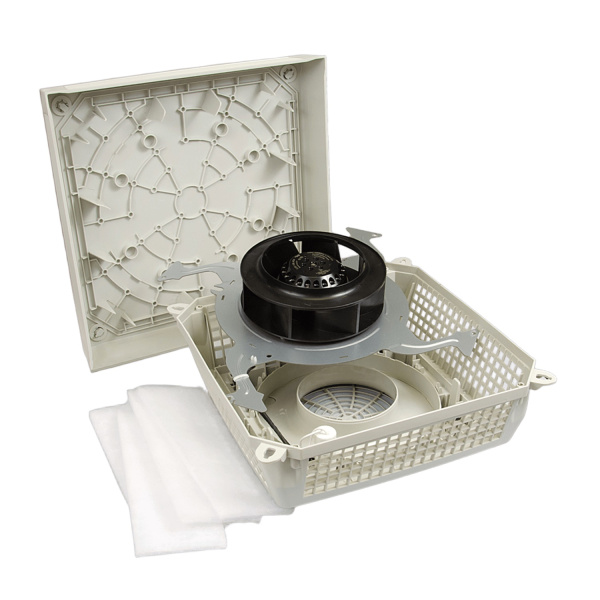

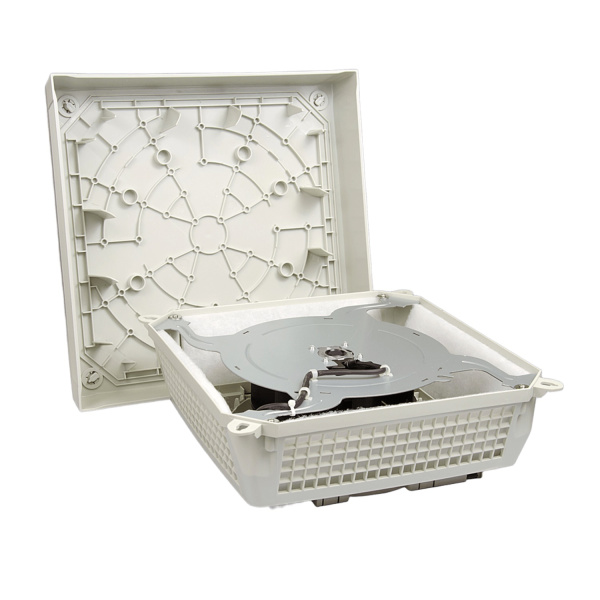

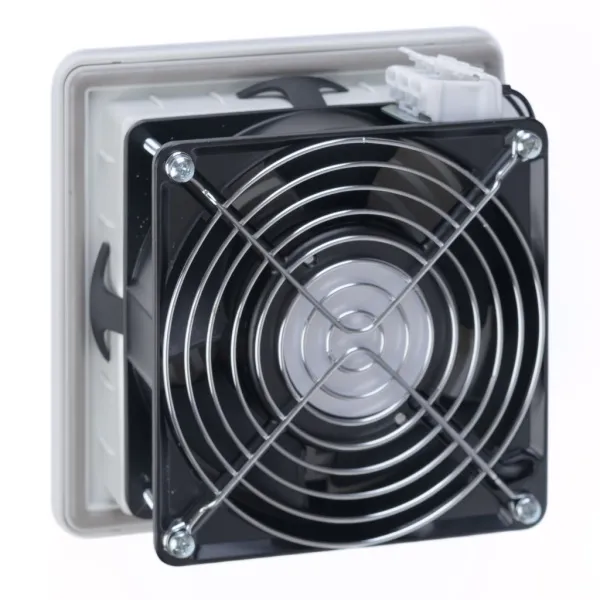

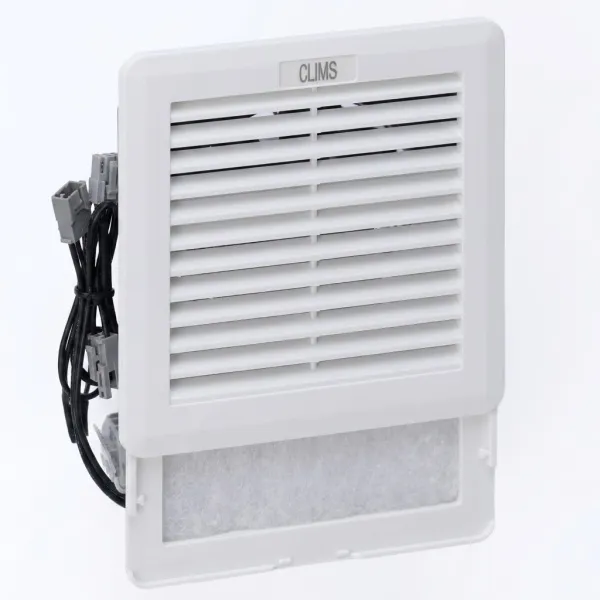

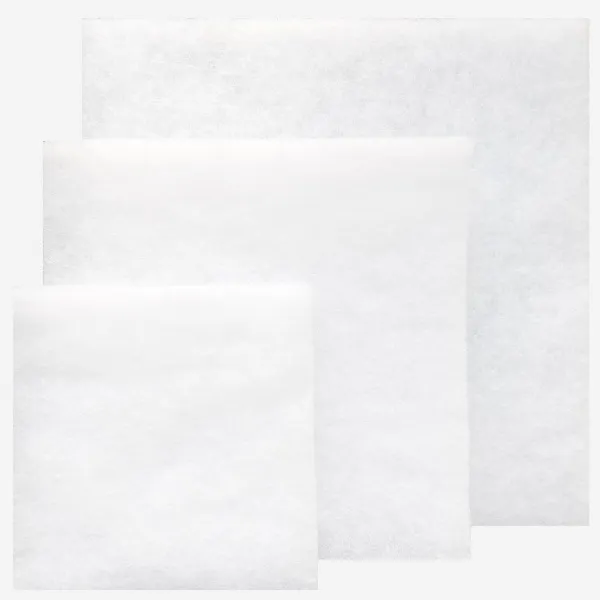

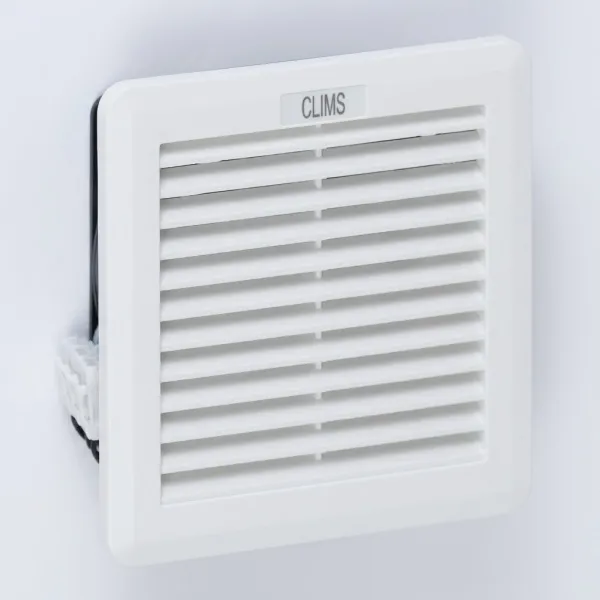

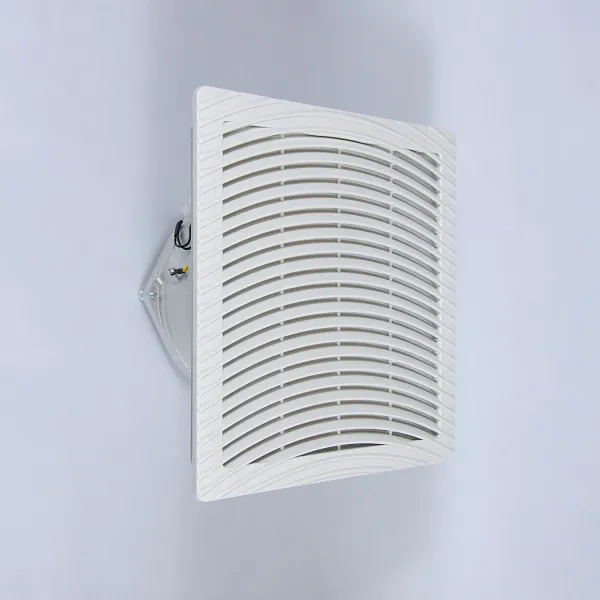

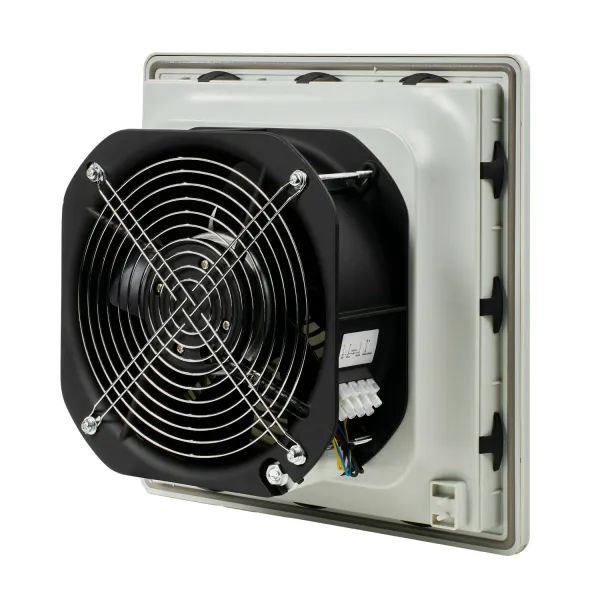

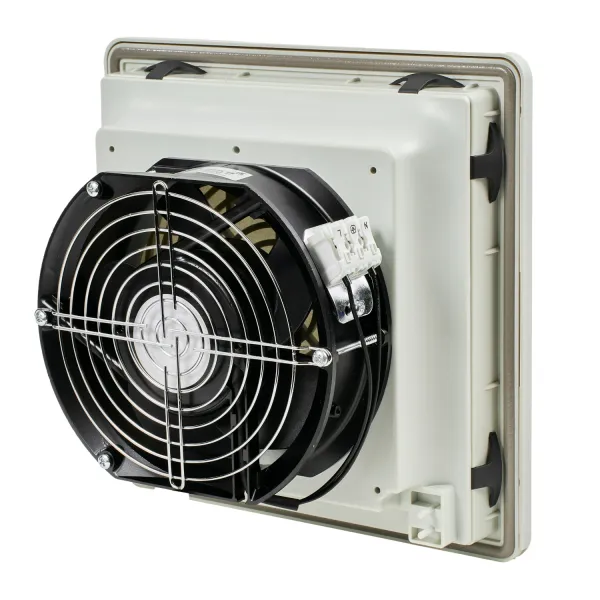

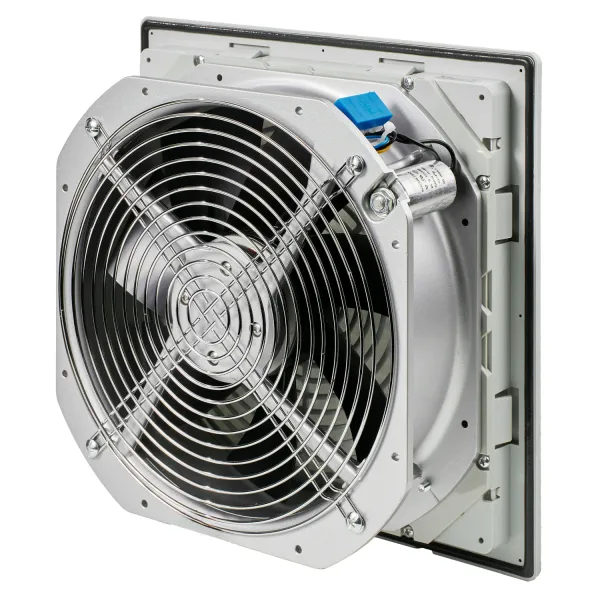

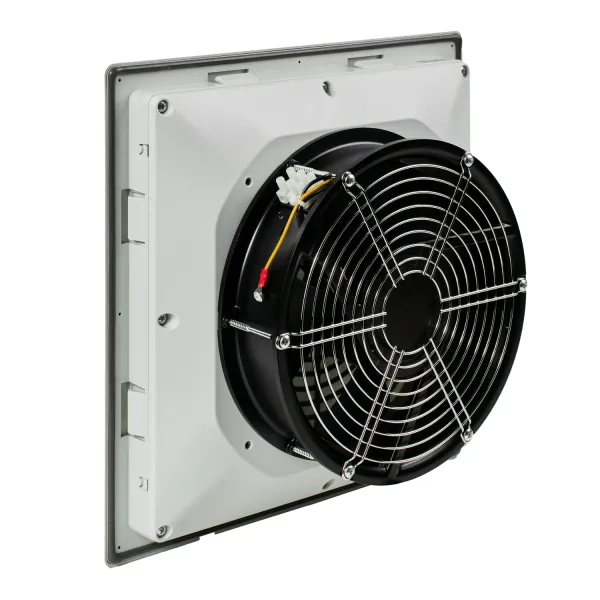

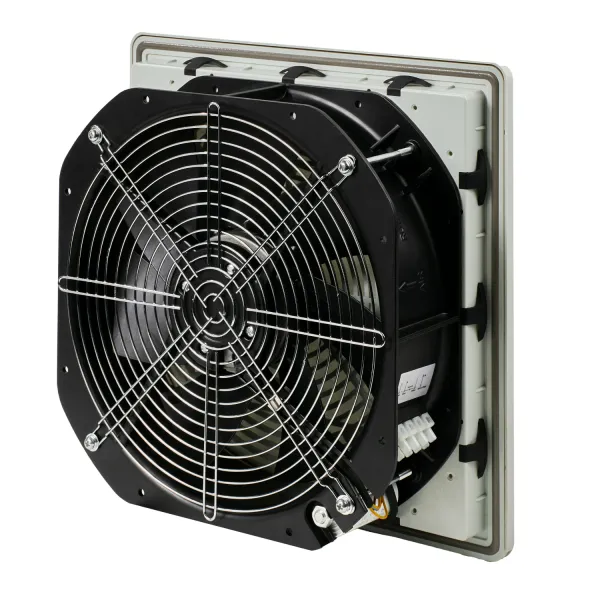

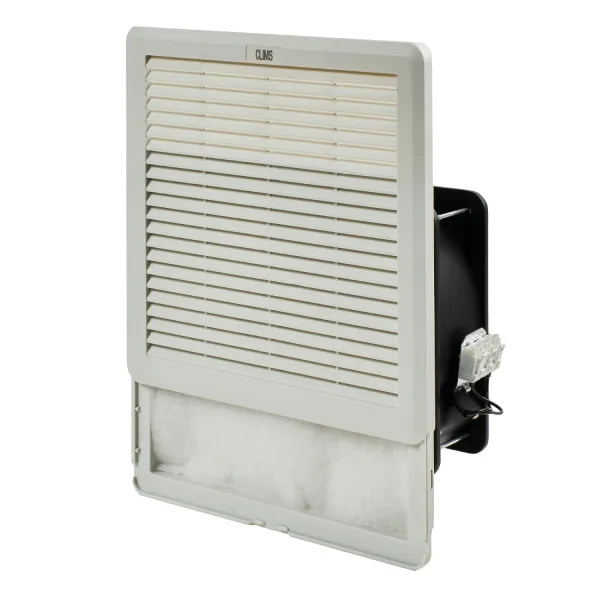

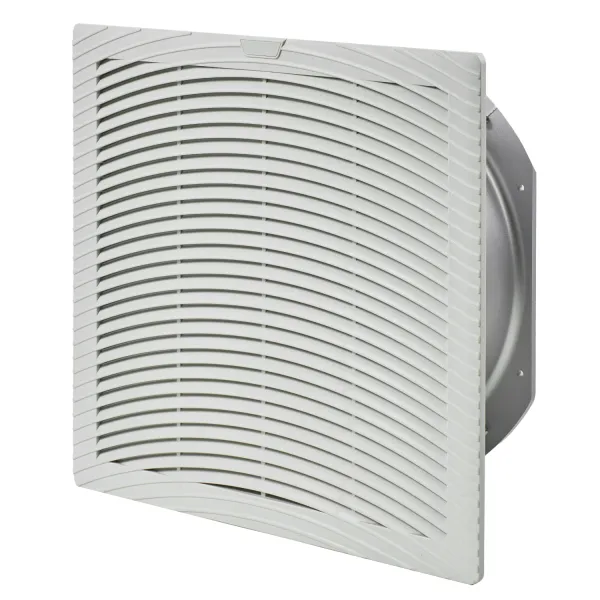

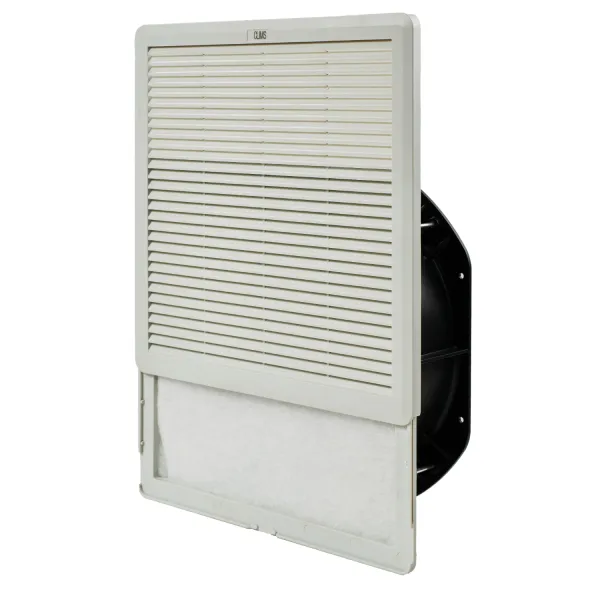

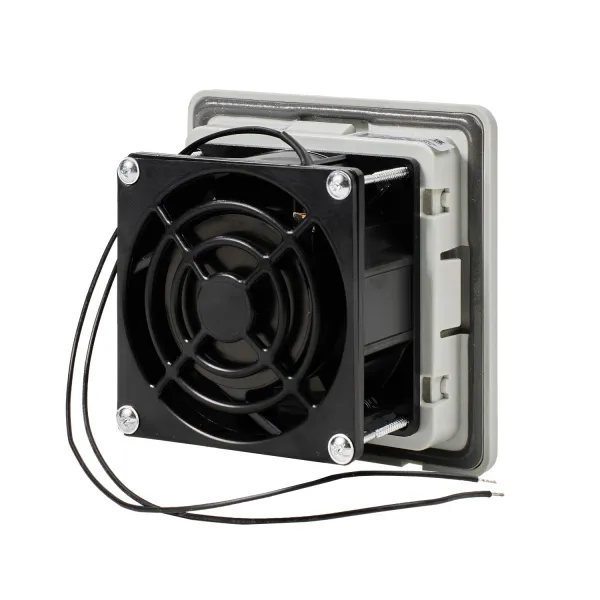

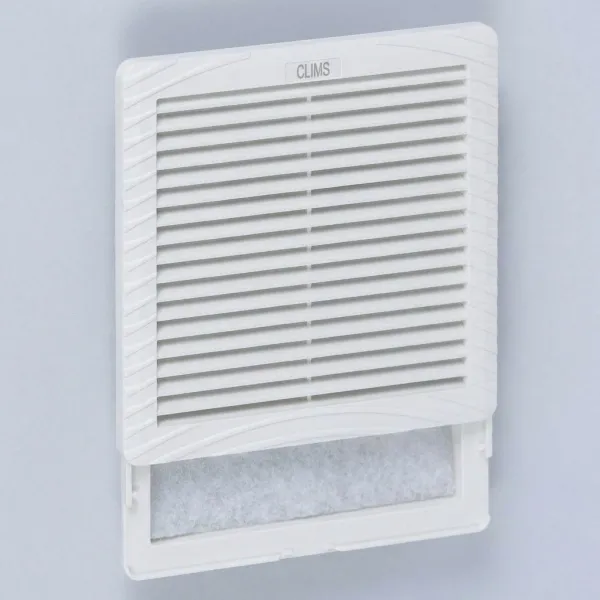

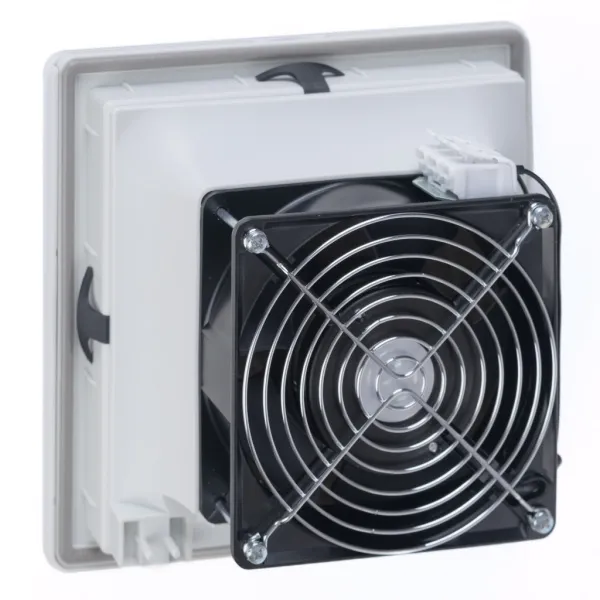

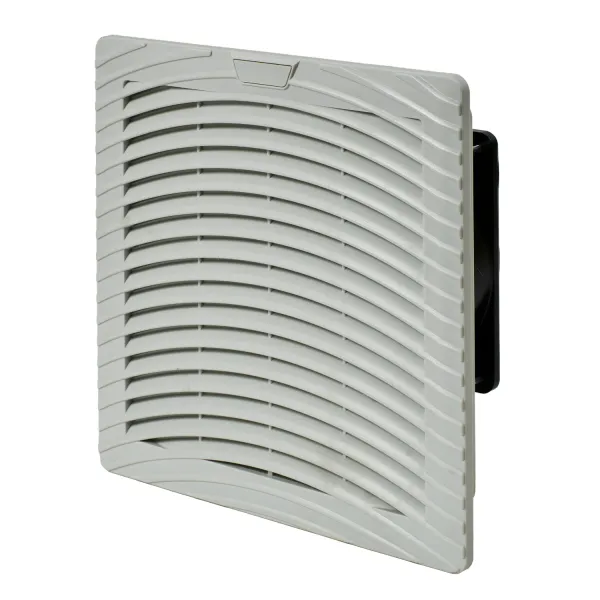

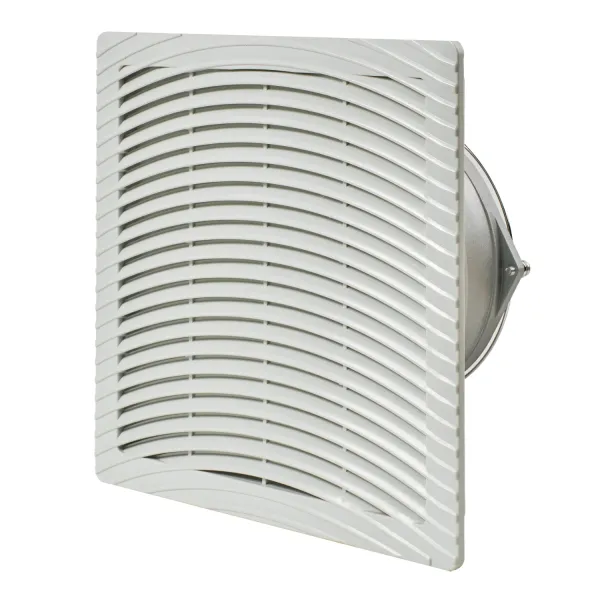

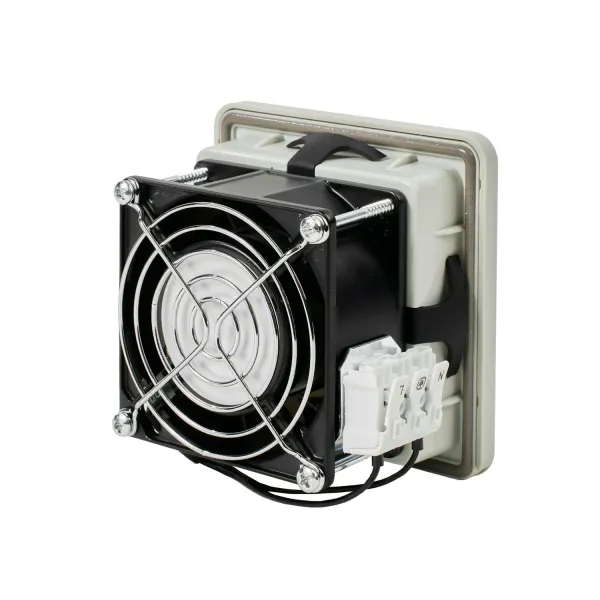

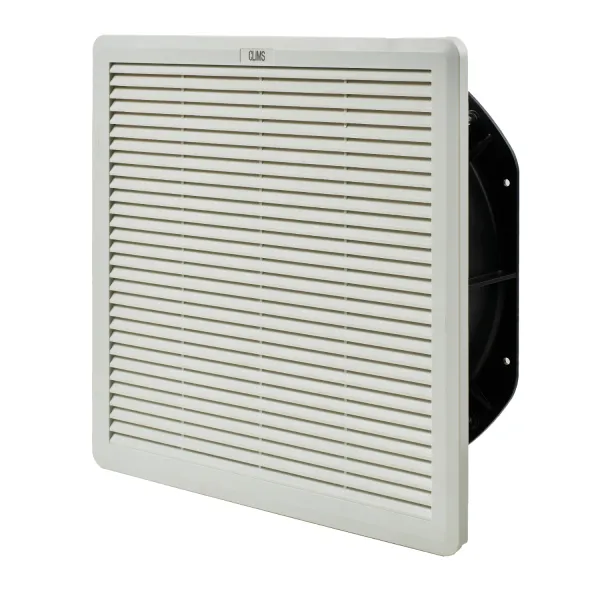

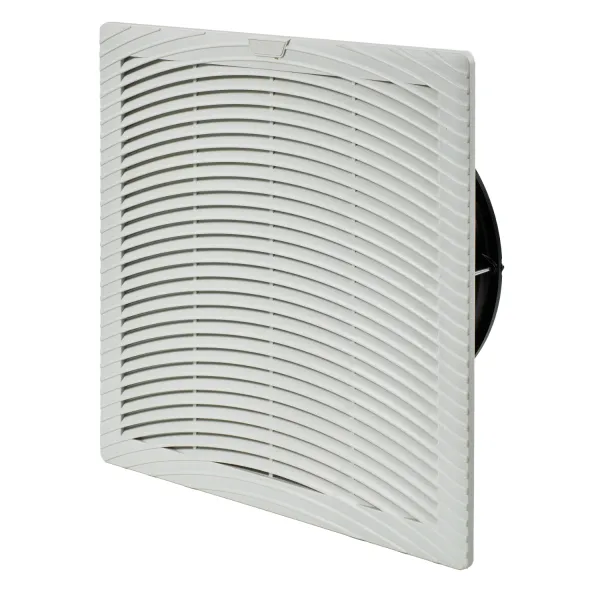

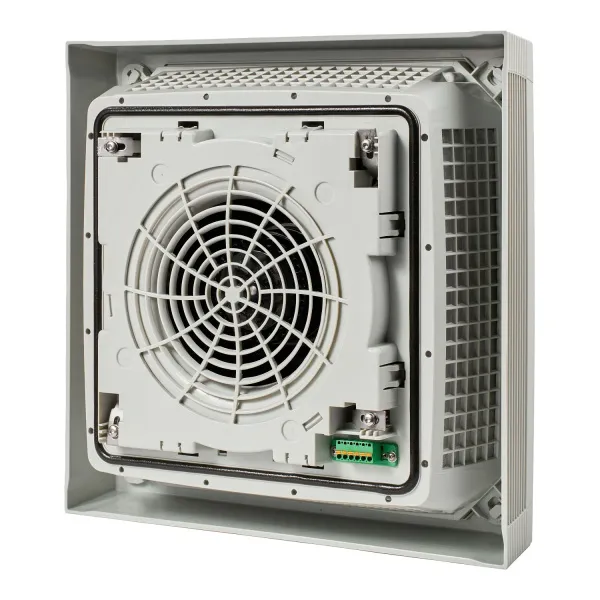

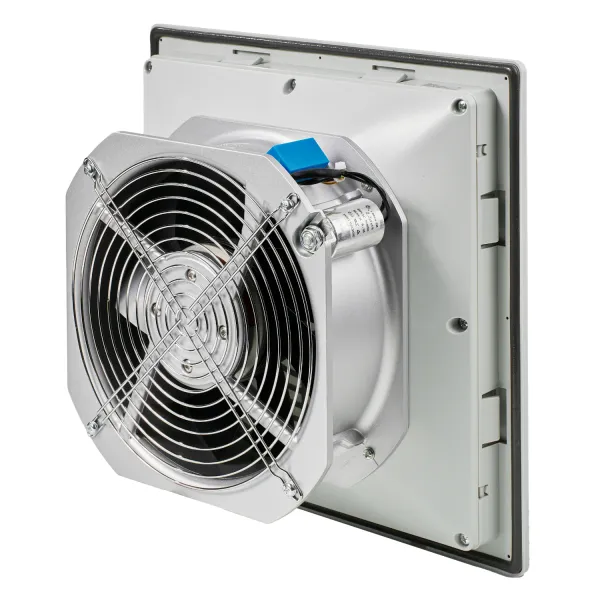

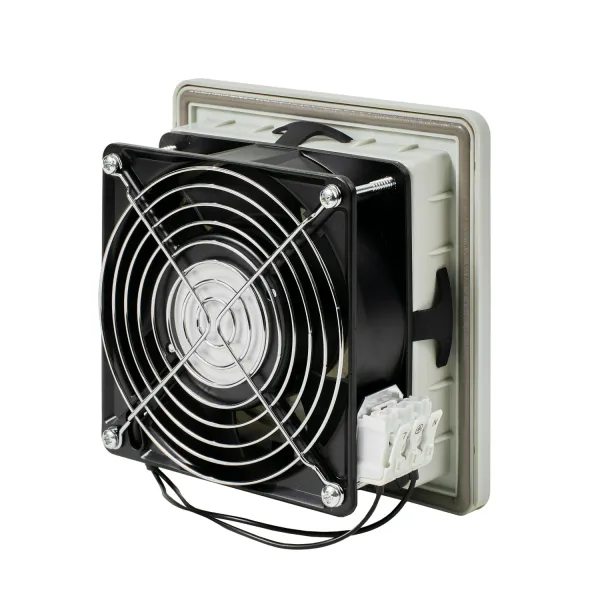

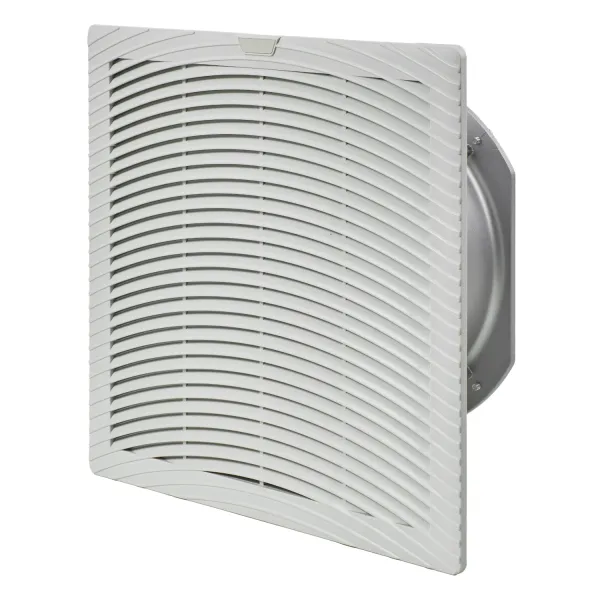

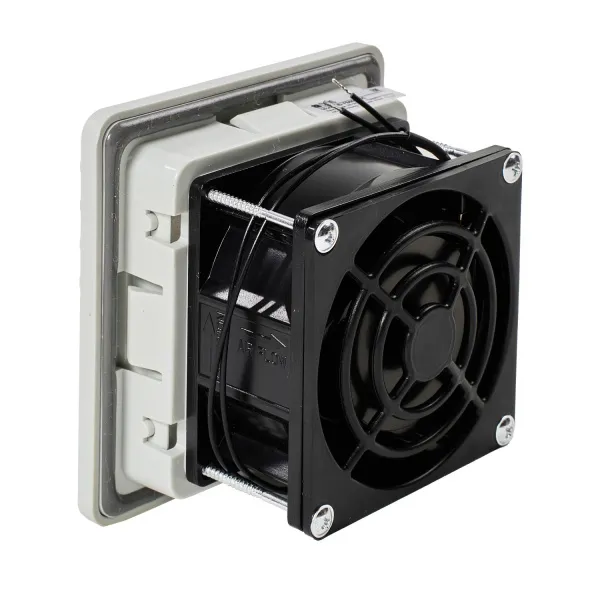

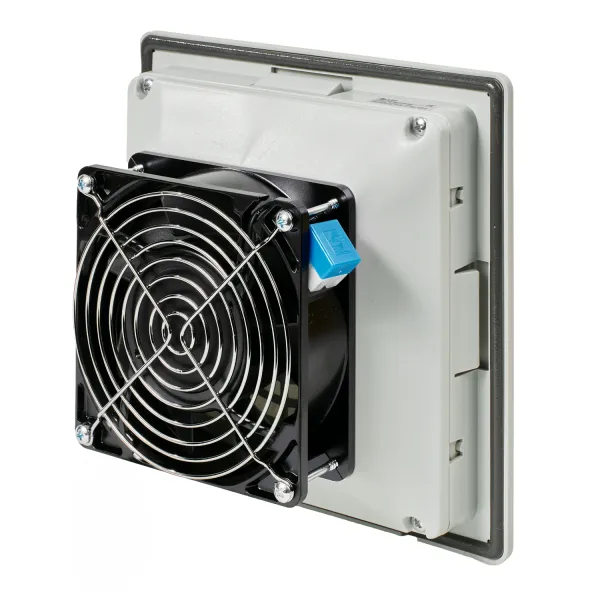

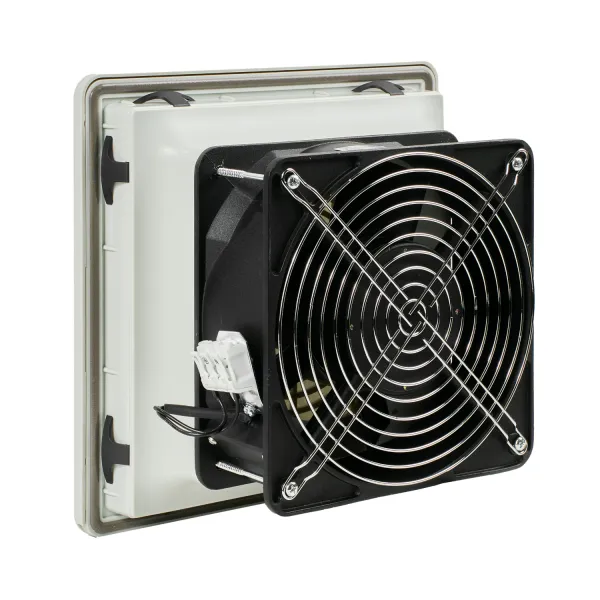

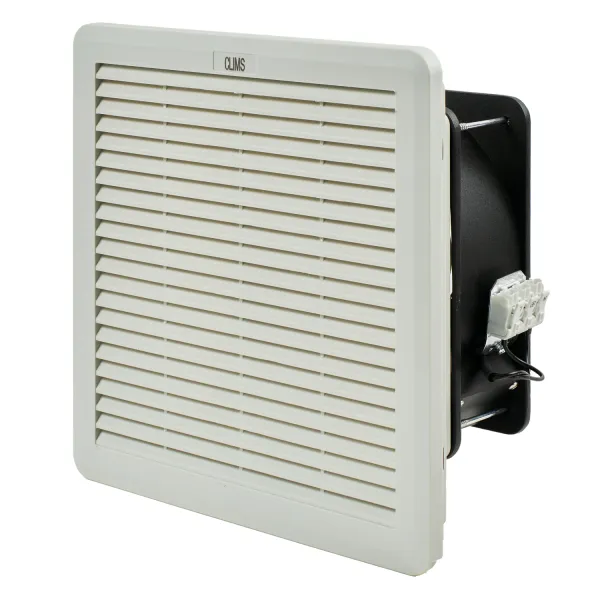

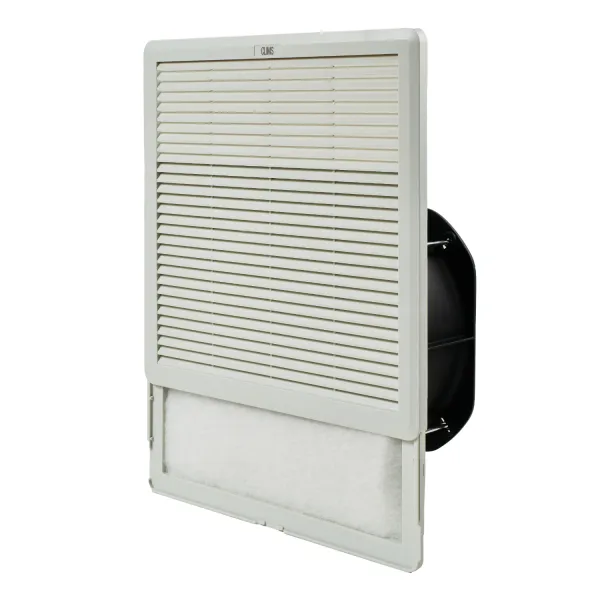

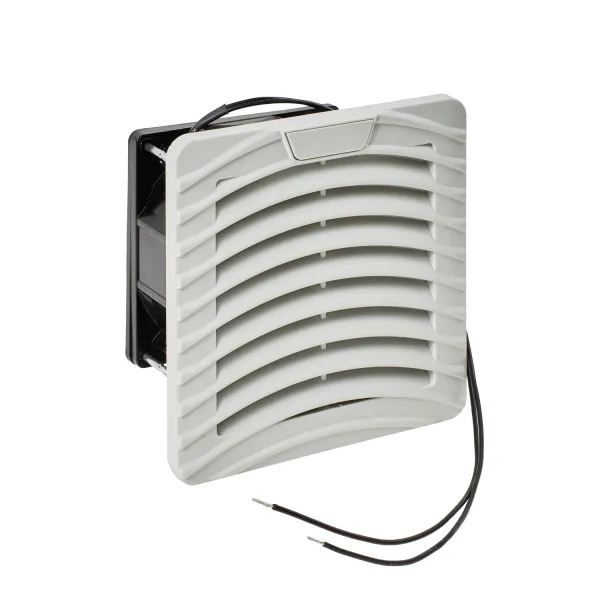

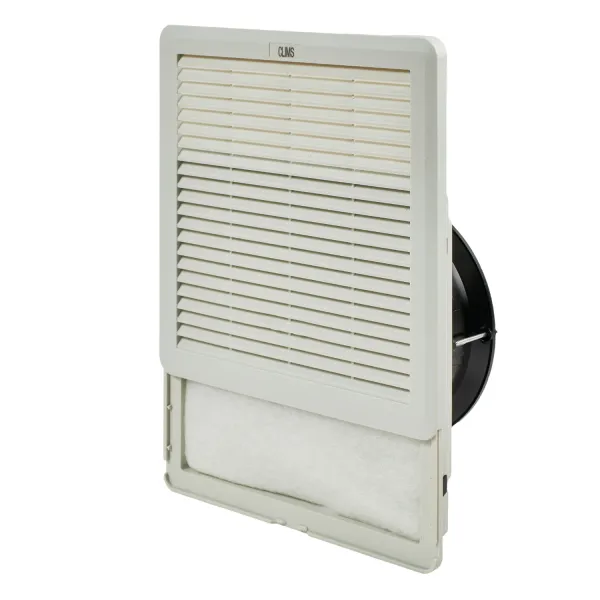

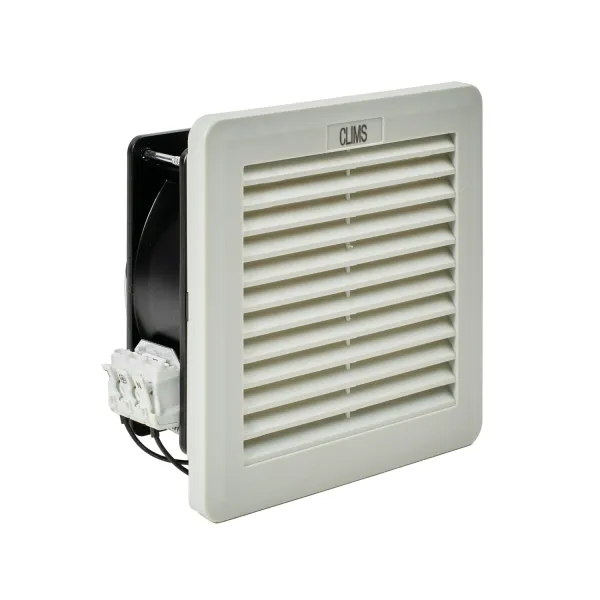

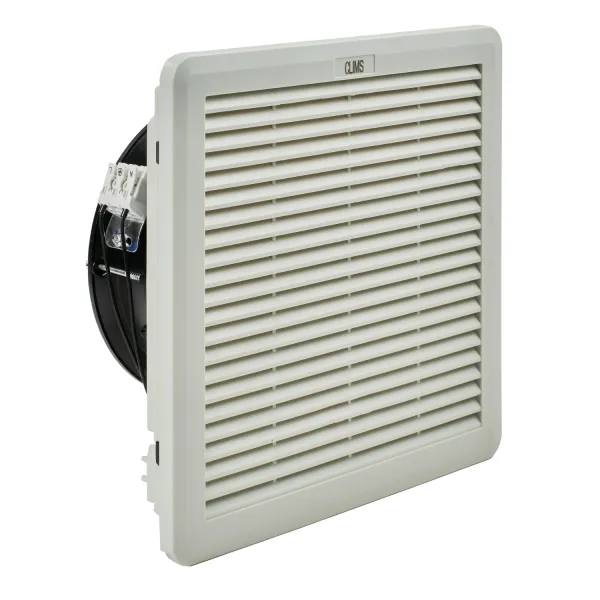

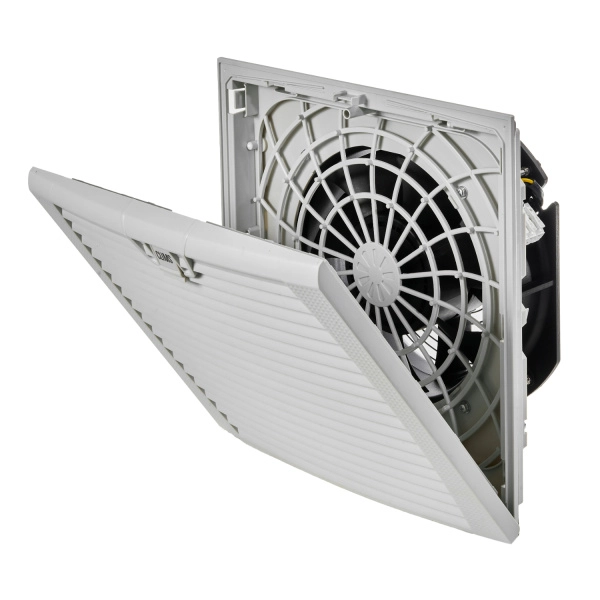

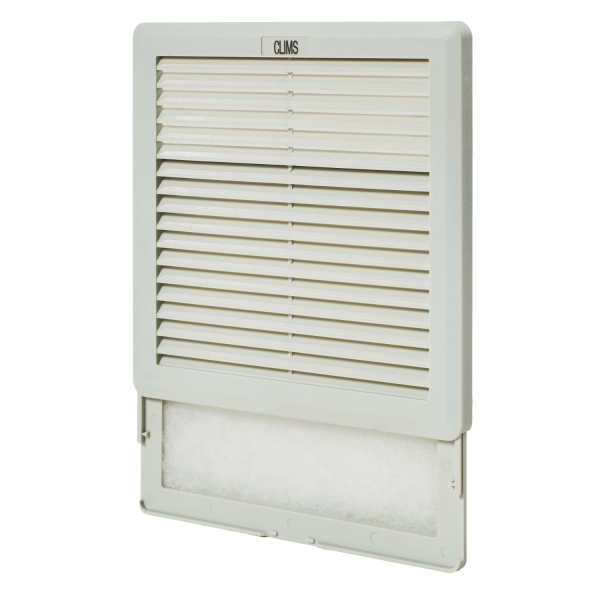

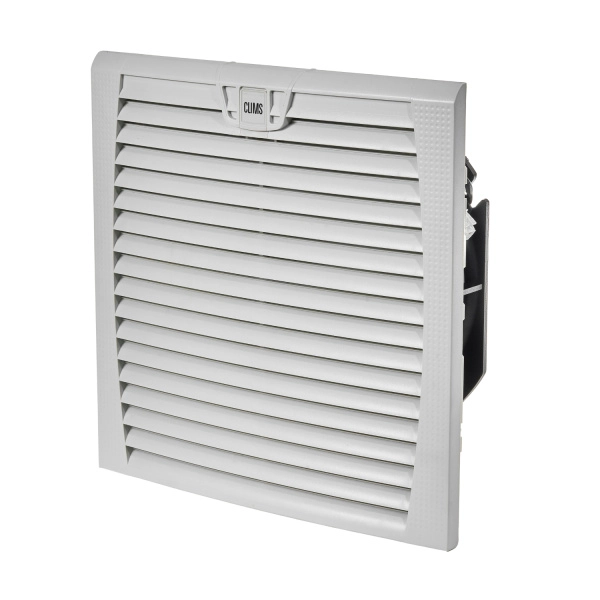

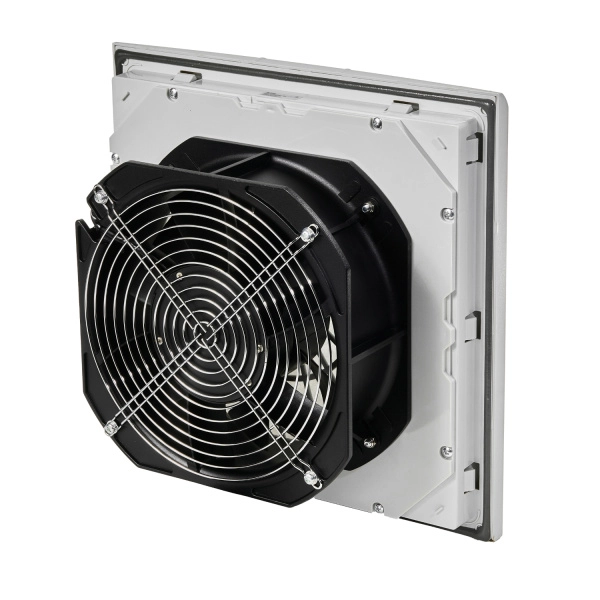

Это защищённый вентилятор, предназначенный для установки в электрический шкаф. Корпус щитового вентилятора имеет защиту против воды и пыли IP54, он снабжён решёткой, уплотнителем и воздушным фильтром. Вентилятор предусматривает быструю смену фильтра снаружи шкафа без доступа в сам шкаф, поэтому обслуживание может производиться неквалифицированным персоналом без специального допуска в щит. Фильтрующий материал вентиляторов со степенью защиты IP54 многоразовый и легко моется в тёплой воде. Степень защиты вентиляторов IP55 достигается более плотным фильтром, внешне похожим на распространённые HEPA фильтры.

Монтаж

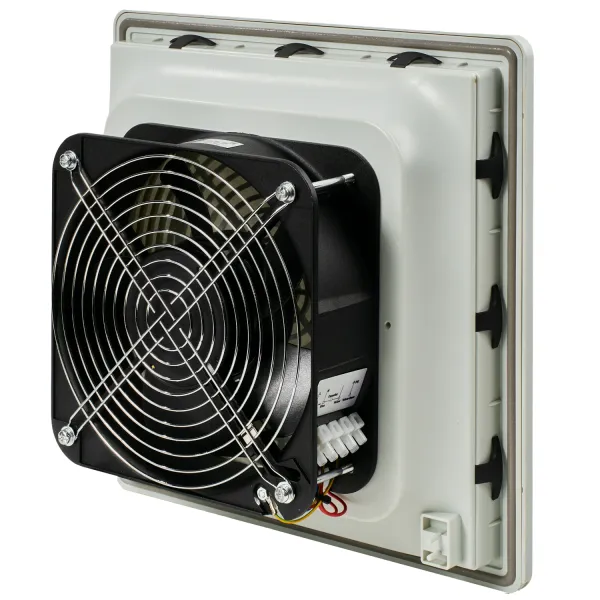

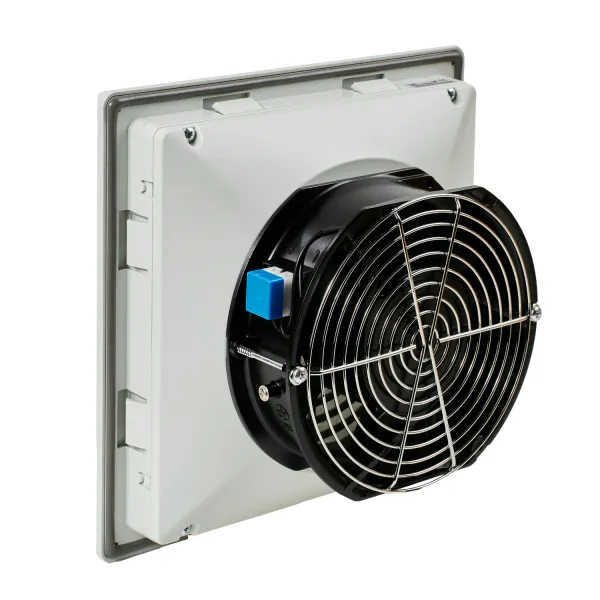

Щитовые вентиляторы снабжены двумя системами креплений в шкаф: пластиковые зажимы с направляющими и отверстия для сквозного винтового крепления. При использовании щитовых вентиляторов монтаж проходит быстрее за счёт системы крепления на защёлках и выреза в металле щита квадратной, а не круглой формы. Чаще всего вентилятор используется вместе с термостатом и защищается автоматическим выключателем 1p C6. Наиболее распространённый инструмент для монтажа вентиляторов — электролобзик. Лобзик не сжигает лакокрасочное покрытие щита, поэтому хорошо подходит для больших отверстий. Лакокрасочное покрытие рядом с местом реза защищают малярным скотчем, чтобы не поцарапать. Также хорошо подходит гидравлический пресс для листового метала.

Выпускная решетка — обязательный аксессуар

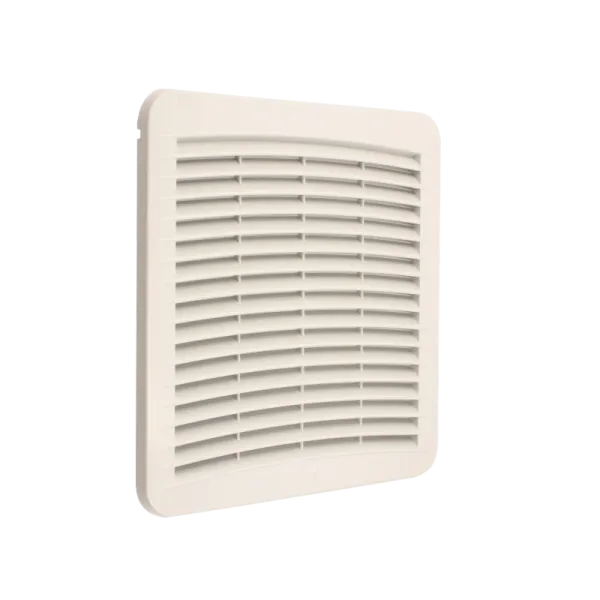

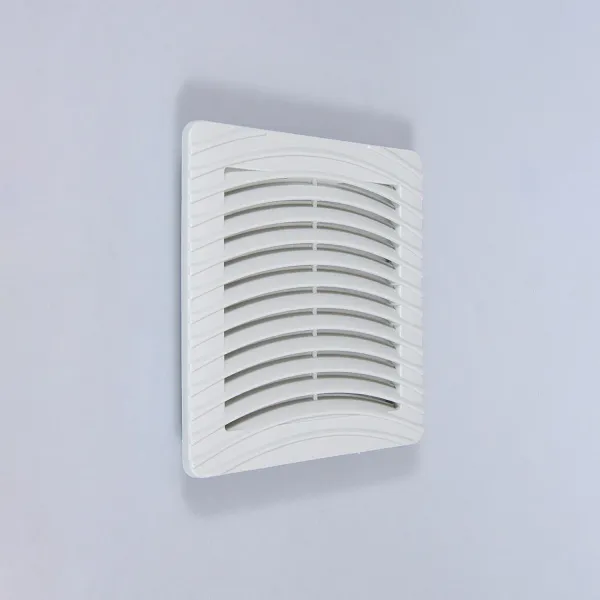

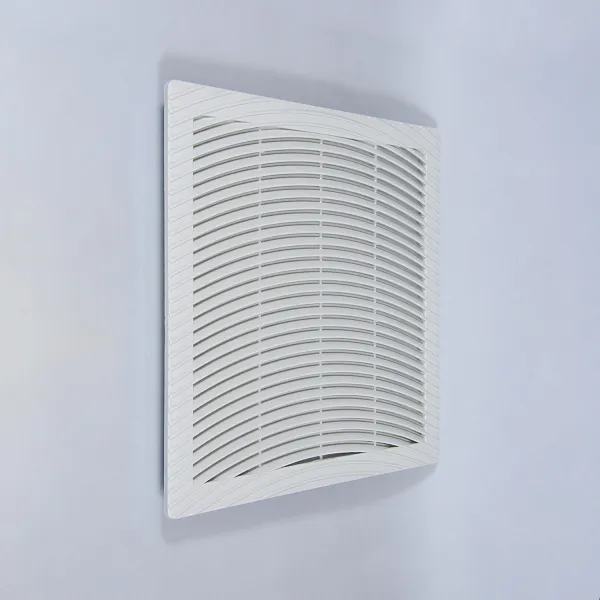

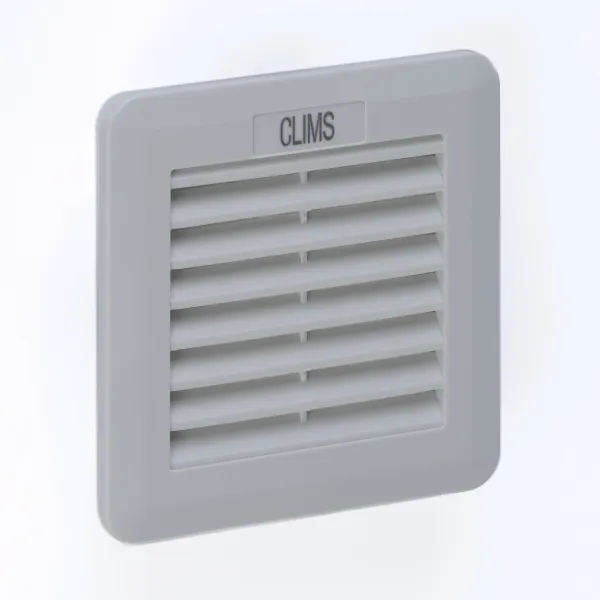

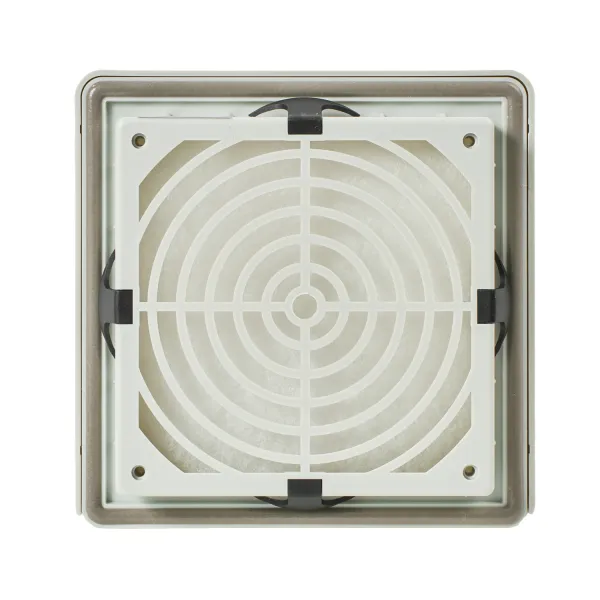

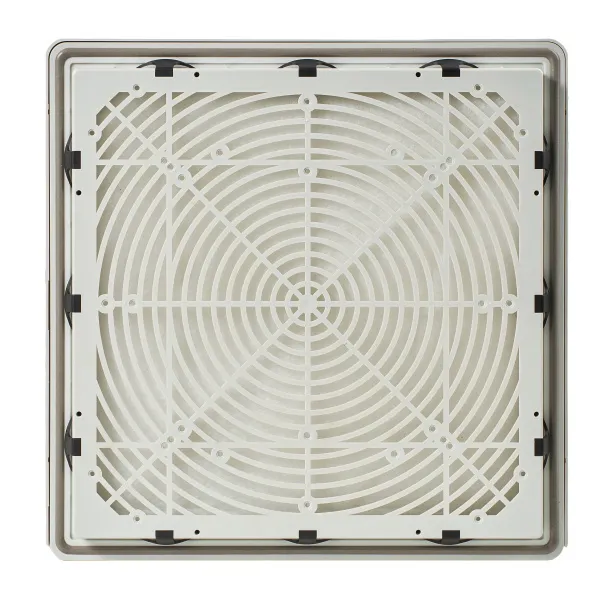

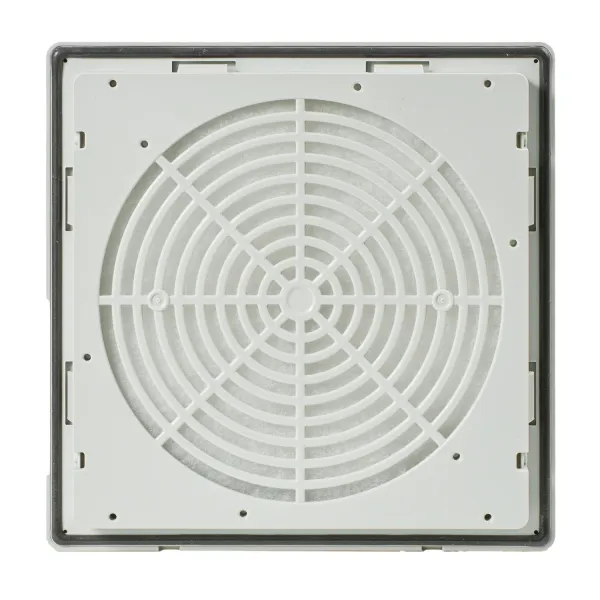

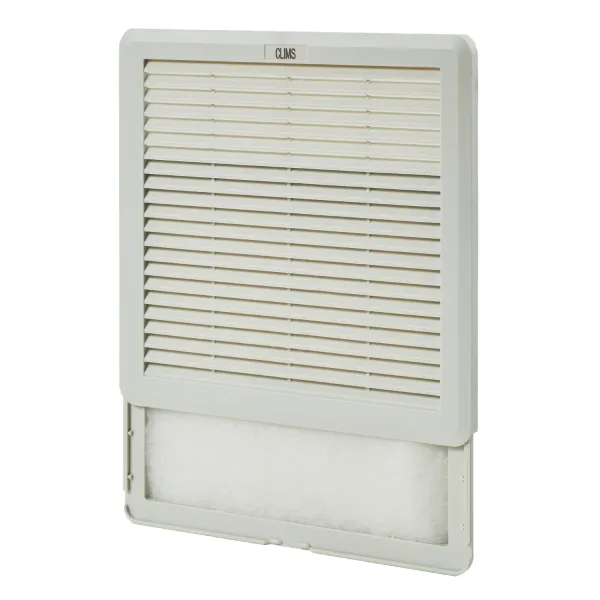

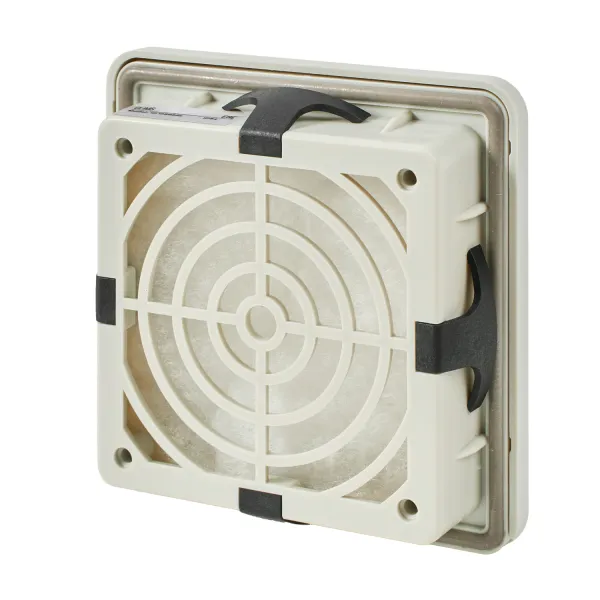

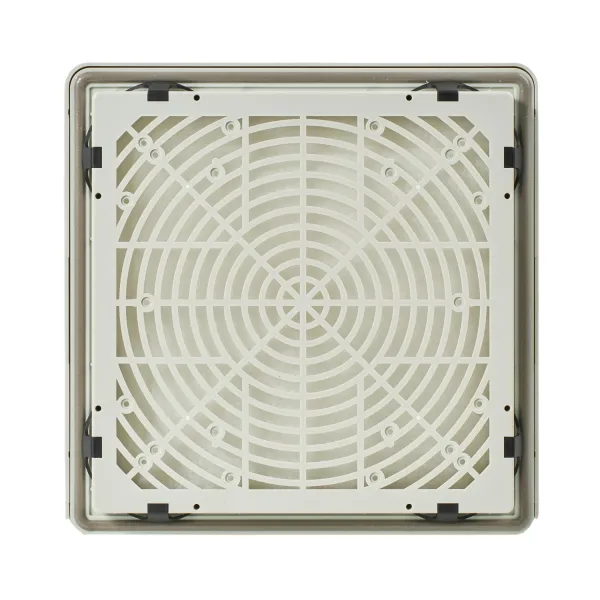

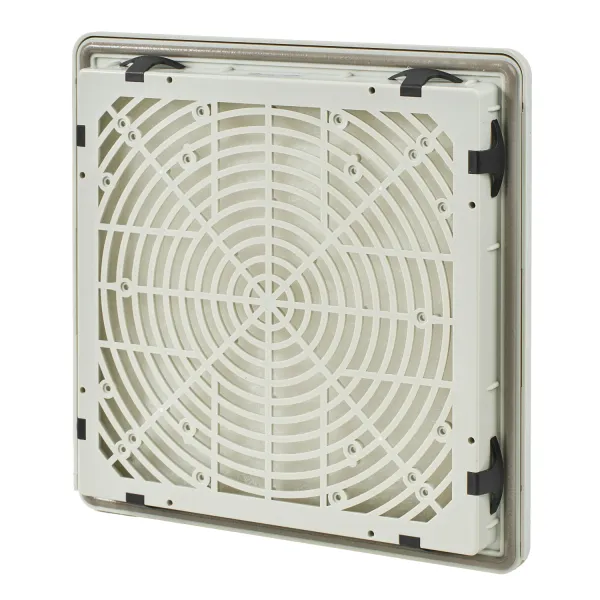

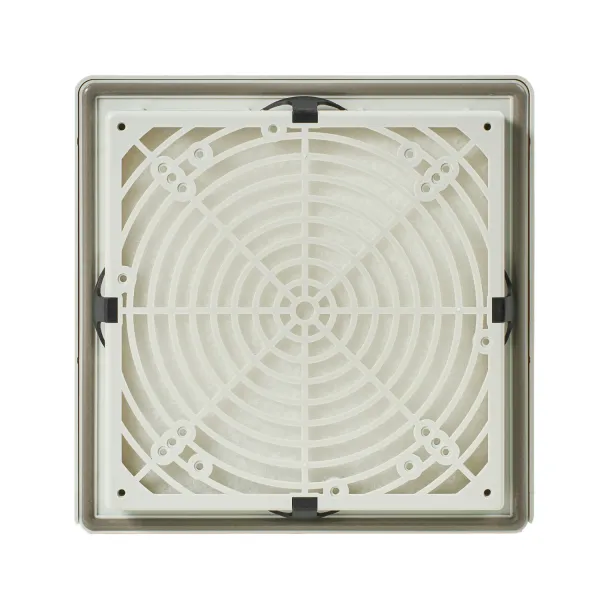

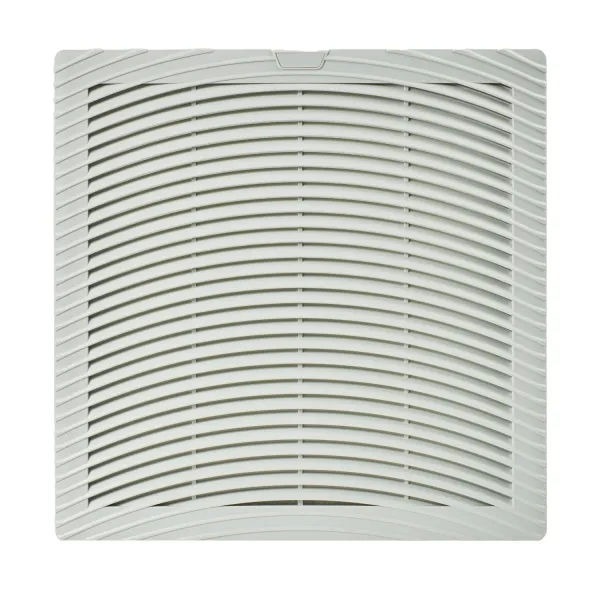

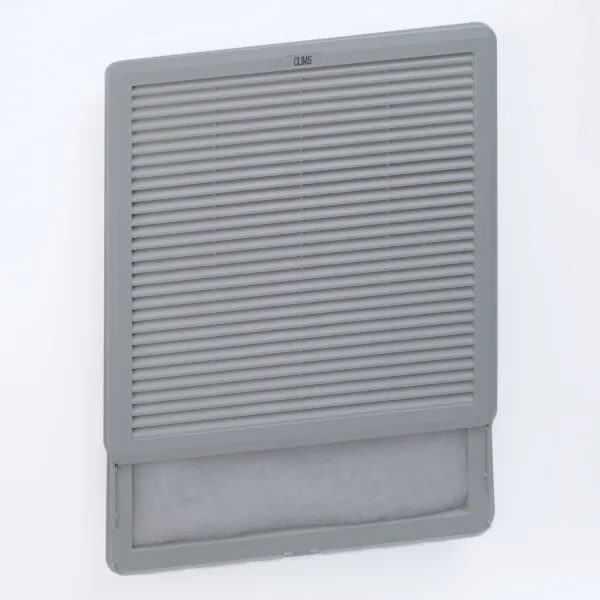

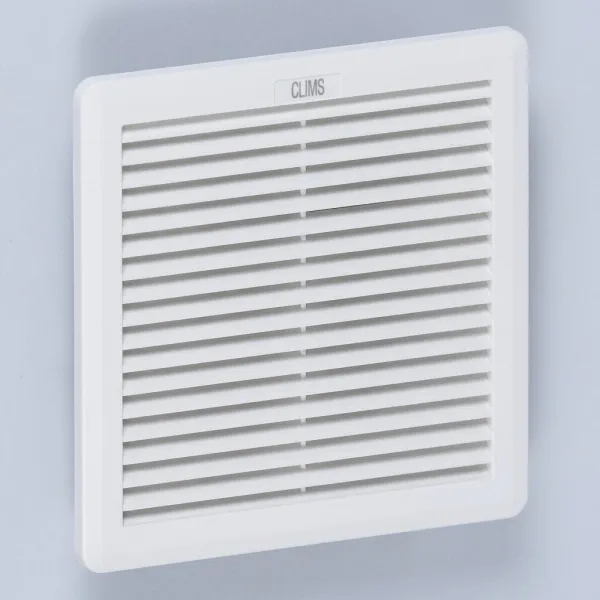

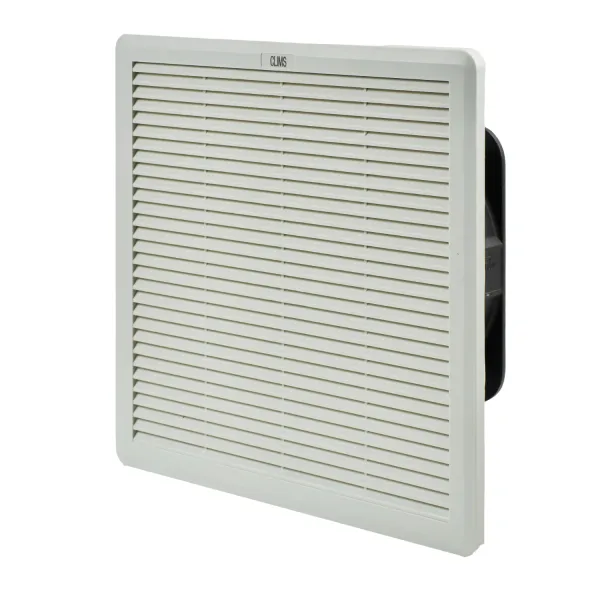

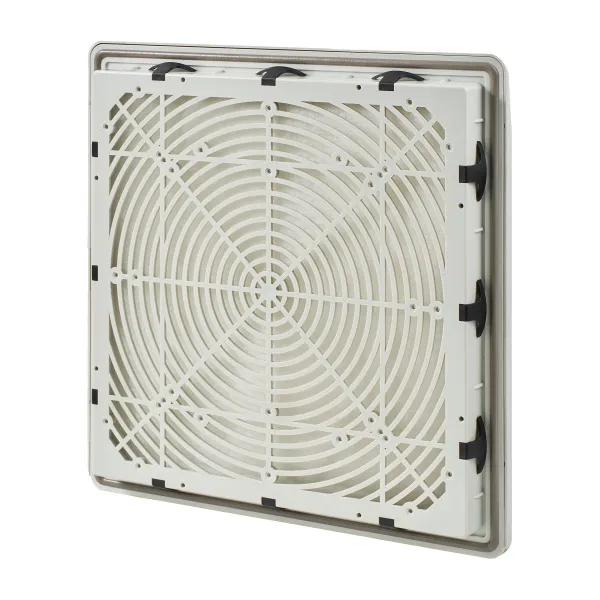

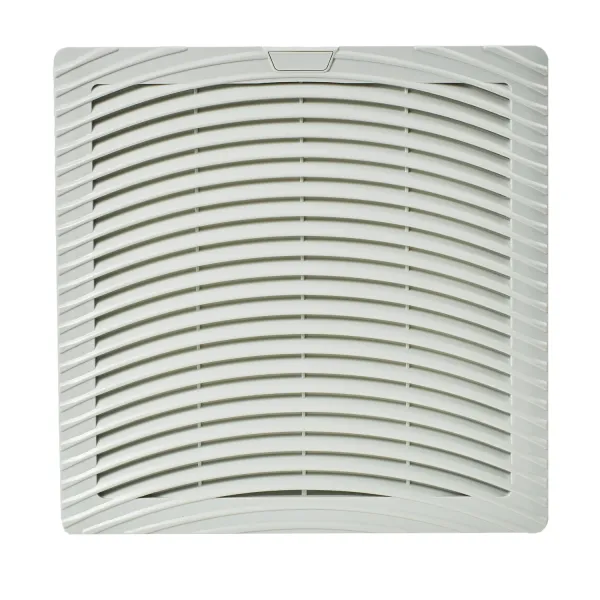

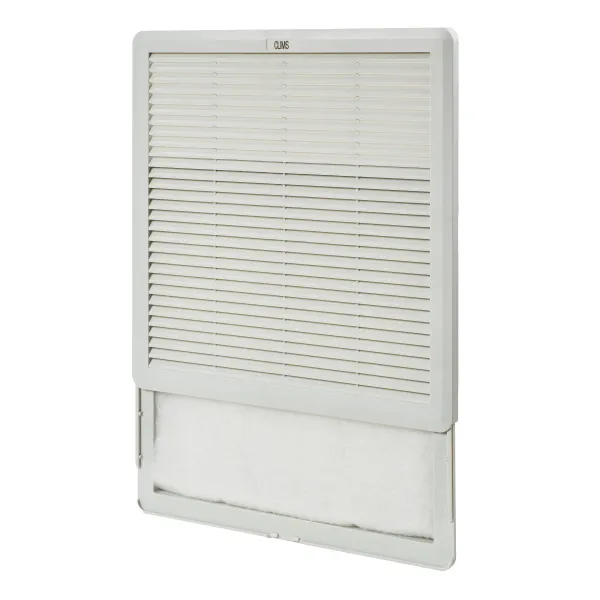

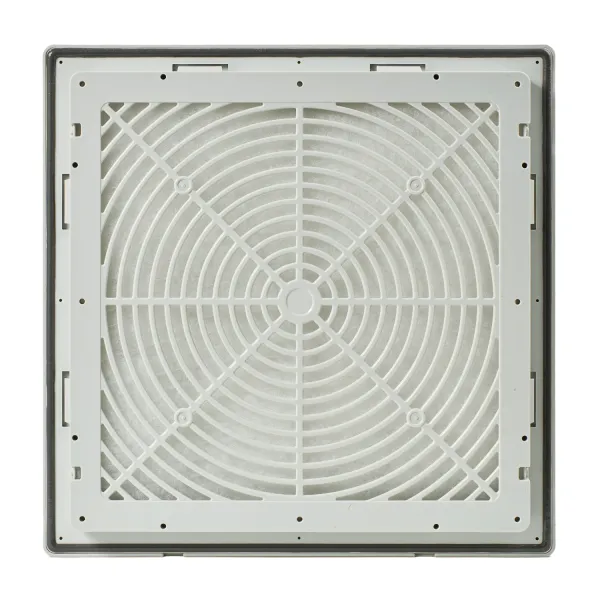

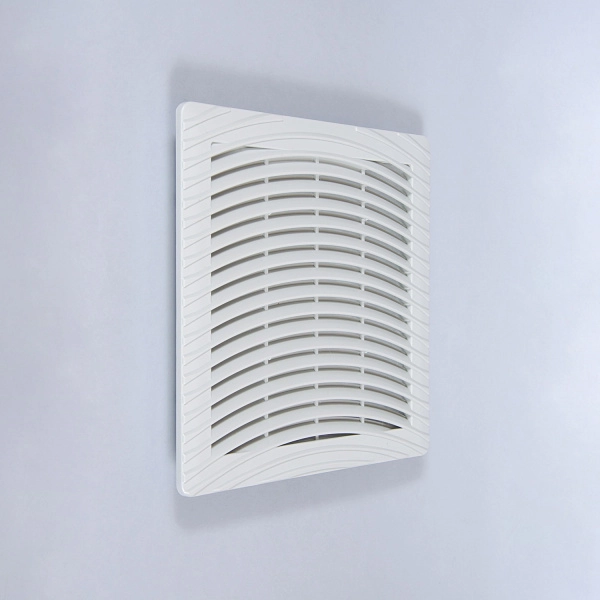

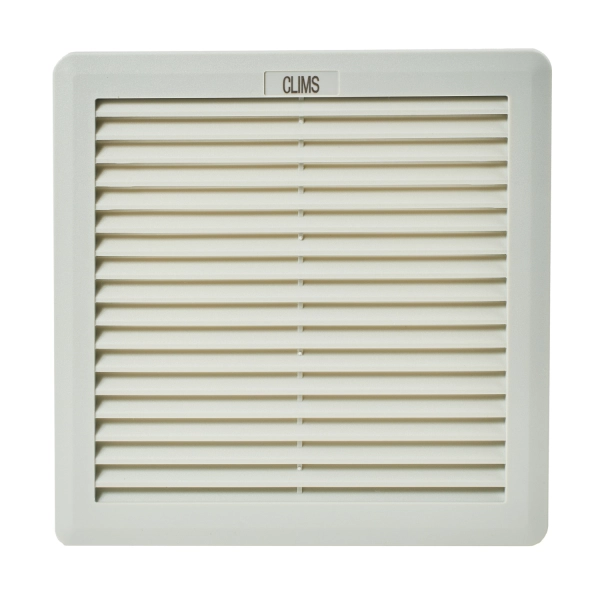

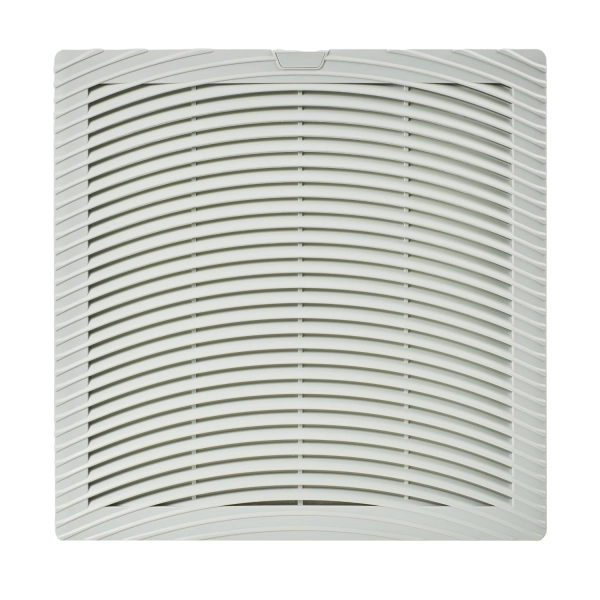

Еще одной особенностью щитовых вентиляторов является наличие в серии изделий выпускных решёток без вентилятора. Выпускная решётка — обязательный аксессуар для большинства щитов и необходима для обеспечения свободной циркуляции воздуха сквозь шкаф. Чем больше пропускная способность выпускной решетки, тем эффективнее работает вентилятор, поэтому в шкаф иногда устанавливают сразу две решетки или решетку размером больше вентилятора.

Уровень шума
Щитовые вентиляторы довольно производительные и шумные, при проектировании отдаётся предпочтение воздушному потоку, поэтому скорость вращения крыльчатки довольно высокая. У небольших вентиляторов уровень шума составляет 40...50дБ, у больших в районе 70дб. Это может быть критично при установке в месте, где находятся люди.

Как выбрать
Выбор вентилятора осуществляется по производительности и допустимым габаритам для шкафа. Рассчитать производительность вентилятора можно по разному и итоговое решение всегда остаётся за проектировщиком. Наиболее простой способ выбора вентилятора с расчётом производительности мы описали в статье. Иногда уместно подбирать опытным путём, хорошо, если при этом будет собираться статистика температуры внутри шкафа с разной степенью загрязнения фильтра, загрузки оборудования и температуры снаружи.
