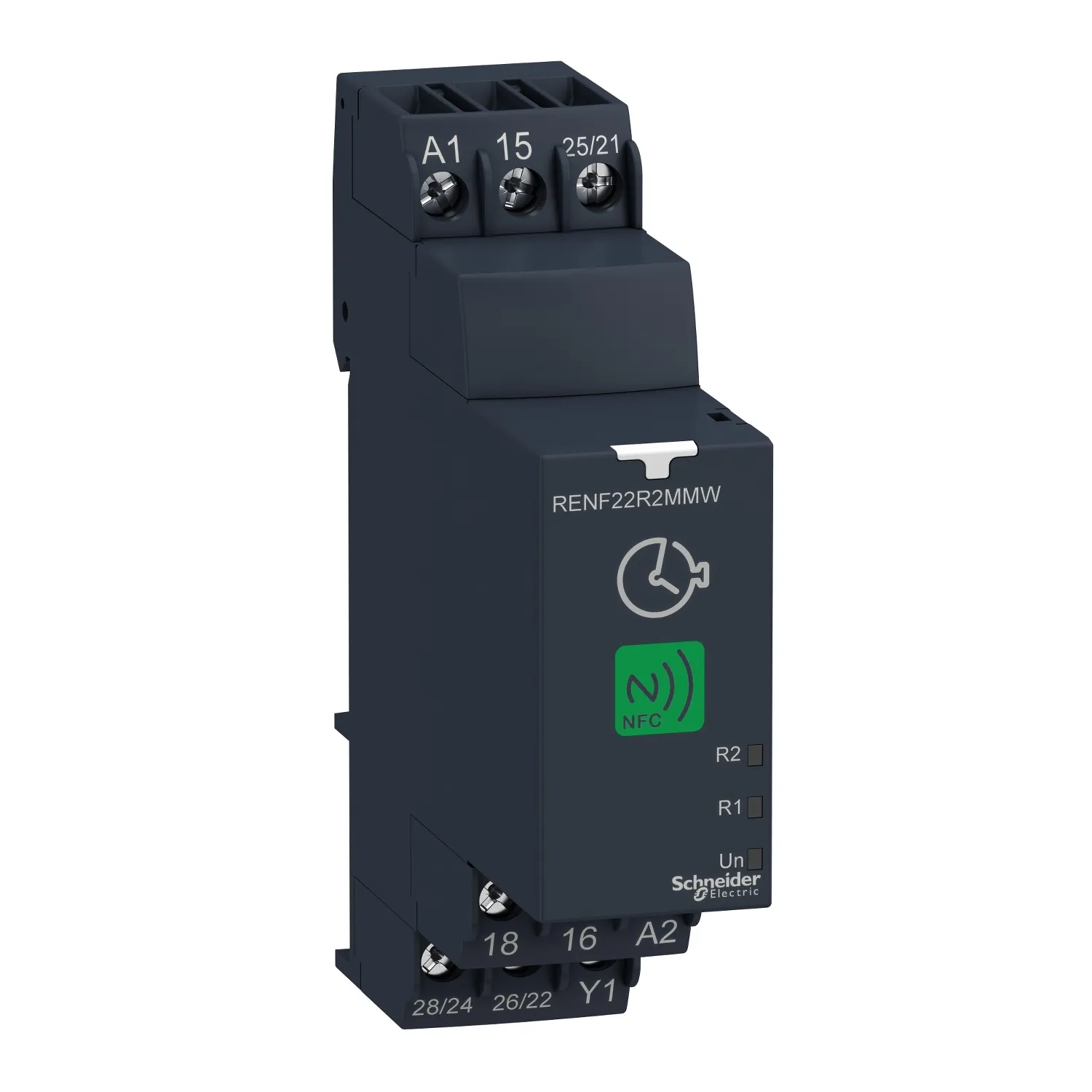

RENF22R2MMW | Реле времени с NFC параметрированием, Schneider Electric

Модульное реле времени Schneider Electric, серии Zelio Time c интерфейсом NFC.

Реле с NFC параметрированием удобно иметь под рукой, в его арсенале 28 функций и он заменит практически все обычные таймеры. Два перекидных контакта и диапазон рабочих напряжений 24…240В AC/DC позволяют использовать его почти во всех промышленных и бытовых щитах автоматики. Реле не имеет переключателей и регуляторов на лицевой панели, а доступ к его настройкам можно защитить паролем, что бы защитить установку от неподготовленного персонала. Реле настраивается со смартфона, а значит к настройке можно подготовиться, сохранить конфигурацию в памяти и затем скопировать на новое устройство.

Функции реле

Tt — Двустабильное реле с воздействием подачей напряжения на управляющий вход или выдержкой времени.
Ak — Независимые задержки срабатывания и возвфрата реле, отсчитываемые от момента подачи и снятия напряжения с управляющего входа соответственно.
Ah — Задержка импульса при каждой подаче напряжения на управляющий вход.
Di — Периодическая последовательность импульсов с равной длительностью паузы и импульса.
Pt — Задержка импульса фиксированной длительности с возможностью прерывания отсчета задержки подачей напряжения на управляющий вход.
H — Формирование импульса после включения питания реле.
At — Задержка срабатывания реле, отсчитываемая от момента снятия напряжения с управляющего входа с возможностью прерывания отсчета задержки подачей напряжения на управляющий вход.
Dt — Симметричное мигающее реле (стартовый импульс выключен) с сигналом управления паузой или суммированием.
Ad — Задержка срабатывания и мгновенный возврат реле после каждой подачи напряжения на управляющий вход.
A — Задержка срабатывания при подаче питания.
Qt — Задержка переключения со звезды на треугольник.
N — Многократное формирование импульса подачей напряжения на управляющий вход.
Li — Периодическая последовательность импульсов с независимой настройкой длительностей паузы и импульса (в начале последовательности выход замкнут).
L — Периодическая последовательность импульсов с независимой настройкой длительности паузы и импульса (последовательность начинается с отсутствия импульса).
Qtt — Задержка переключения со звезды на треугольник.
O — Задержка срабатывания и многократное формирование импульса подачей напряжения на управляющий вход.
Ht — Формирование импульса с возможностью прерывания отсчета его длительности подачей напряжения на управляющий вход.
Lit — Несимметричное мигающее реле (включение импульса запуска) с сигналом управления паузой или суммированием.
C — Срабатывание при подаче напряжения на управляющий вход и задержка возврата при снятии напряжения с управляющего входа.
Lt — Периодическая последовательность импульсов с независимой настройкой длительности паузы и импульса и с возможностью прерывания отсчета длительностей подачей напряжения на вход прерывания.
W — Формирование импульса после снятия напряжения с управляющего входа.
Tl — Бистабильное реле с включенным управляющим сигналом.
P — Задержка импульса фиксированной длительности.
Ac — Задержка срабатывания и задержка возврата реле после подачи и после снятия напряжения с управляющего входа.
Dit — Симметричное мигающее реле (включение импульса запуска) с сигналом управления паузой или суммированием.
B — Формирование импульса при подаче напряжения на управляющий вход.
D — Периодическая последовательность импульсов с равной длительностью паузы и импульса (последовательность начинается с отсутствия импульса).
Bw — Формирование импульса при подаче, а также при снятии напряжения с управляющего входа.
