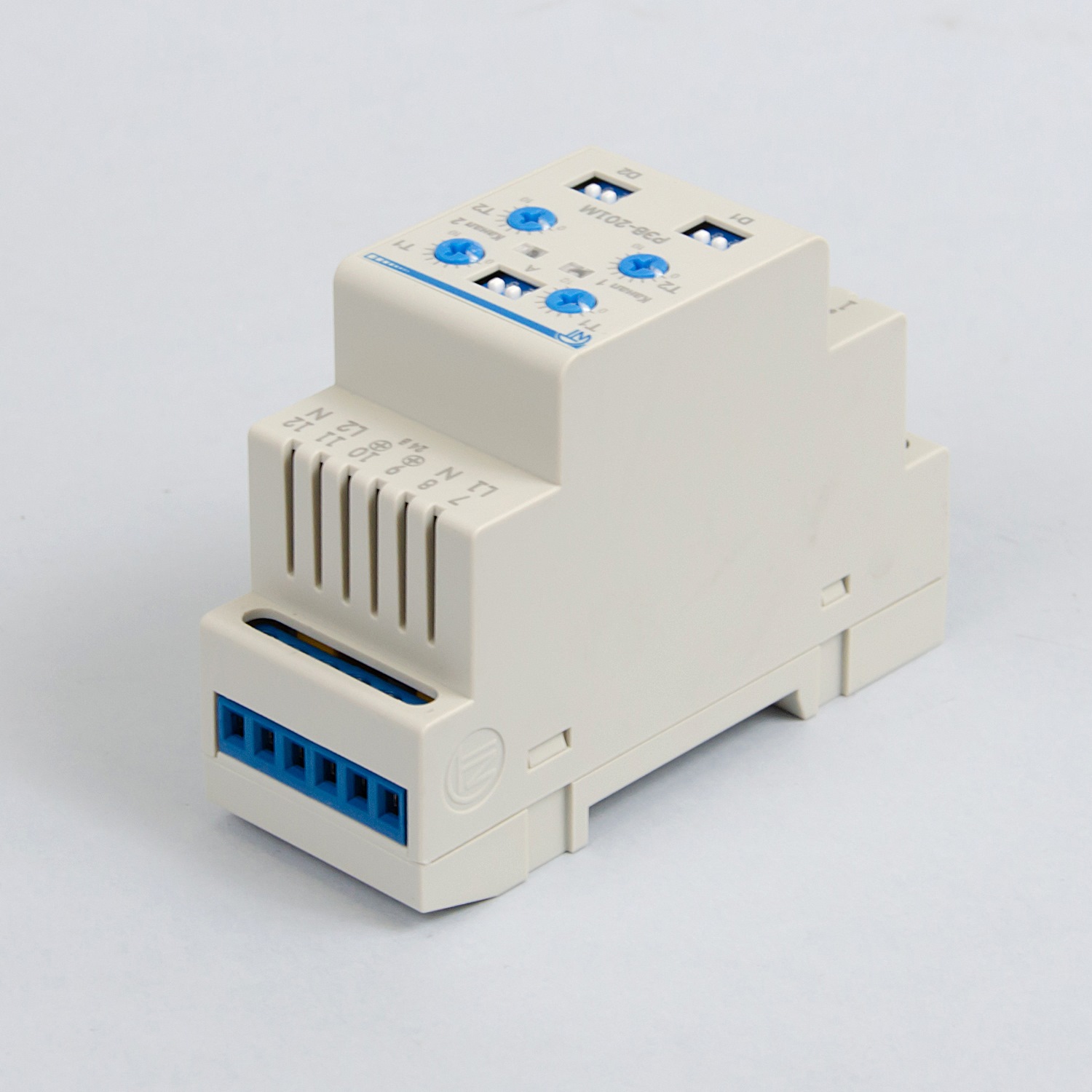

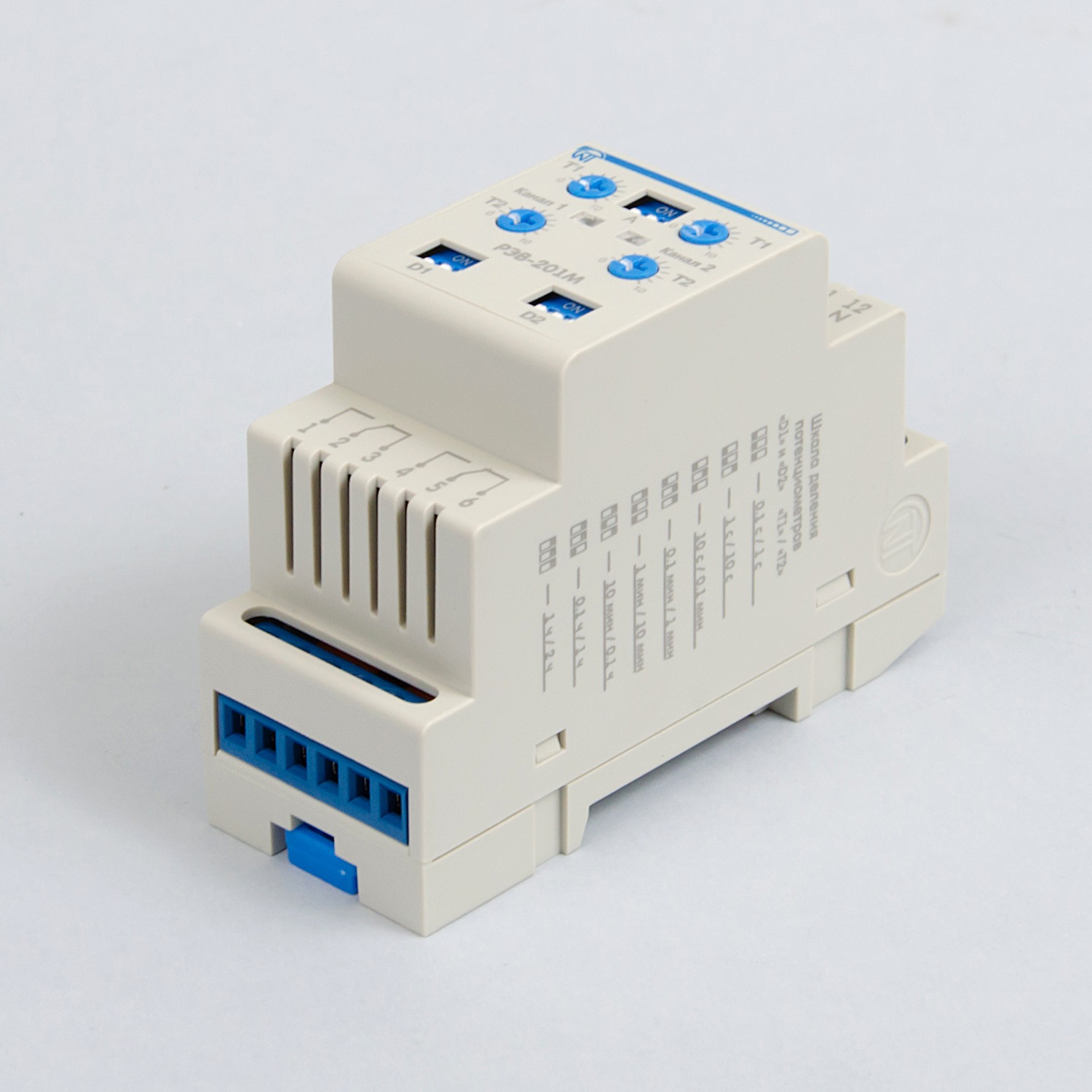

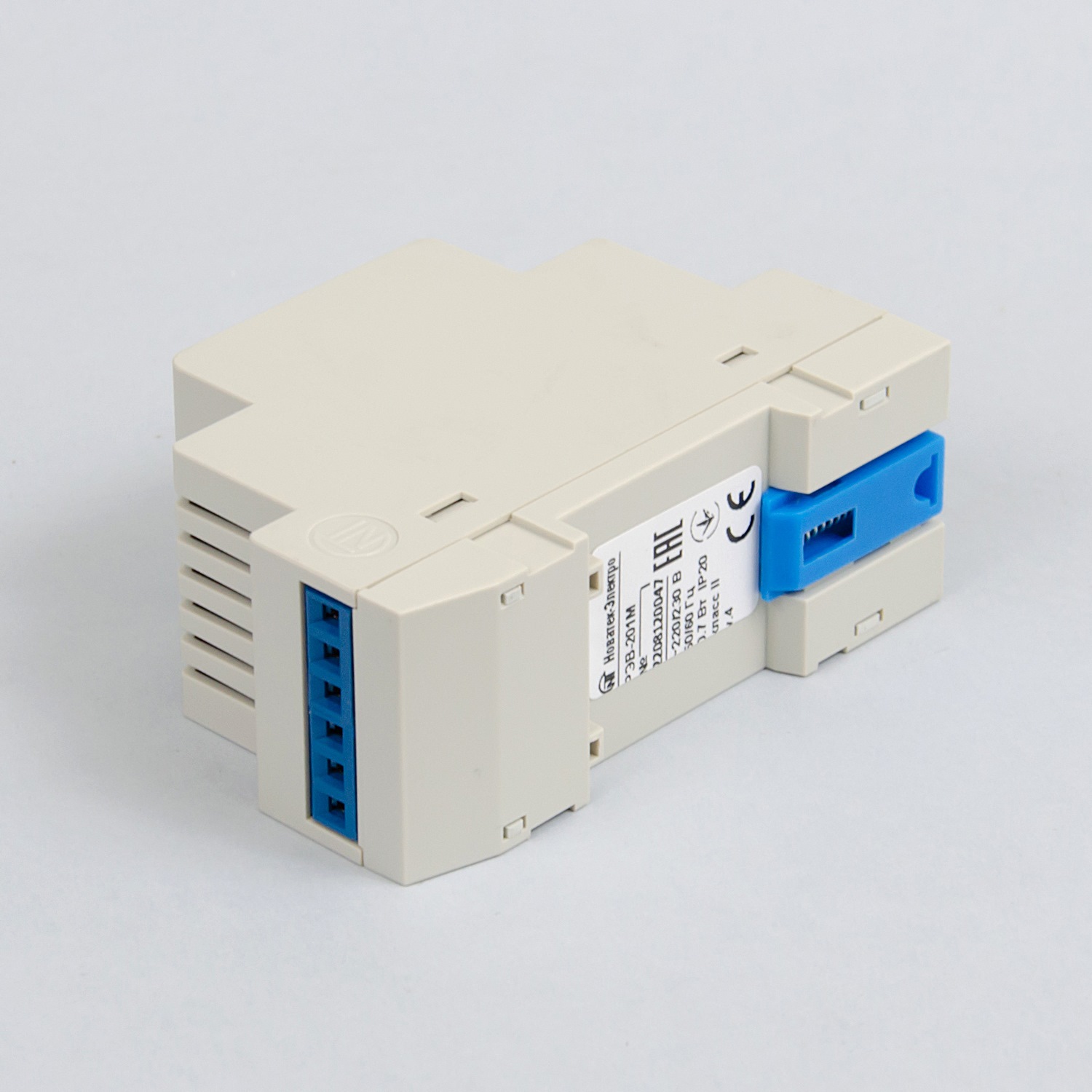

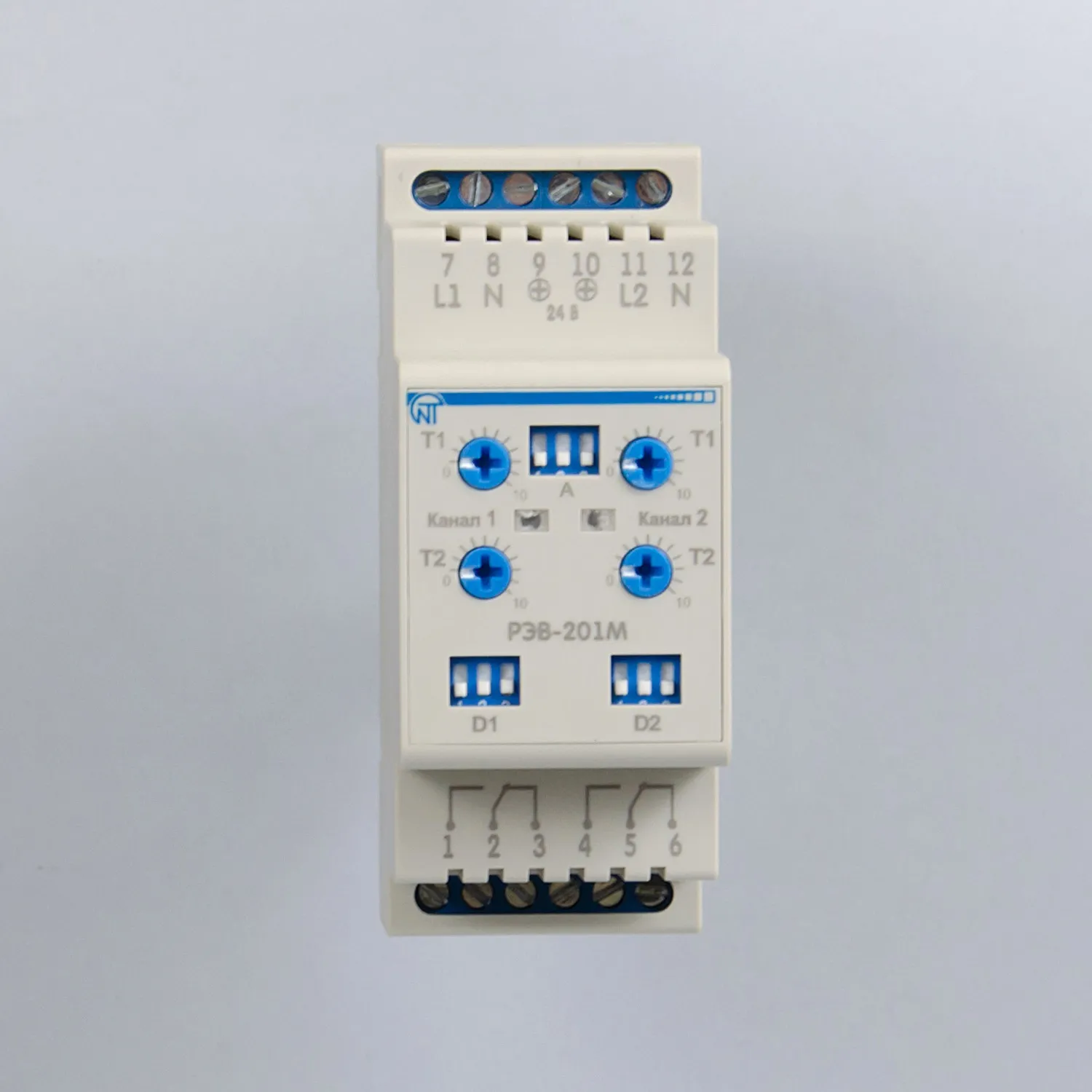

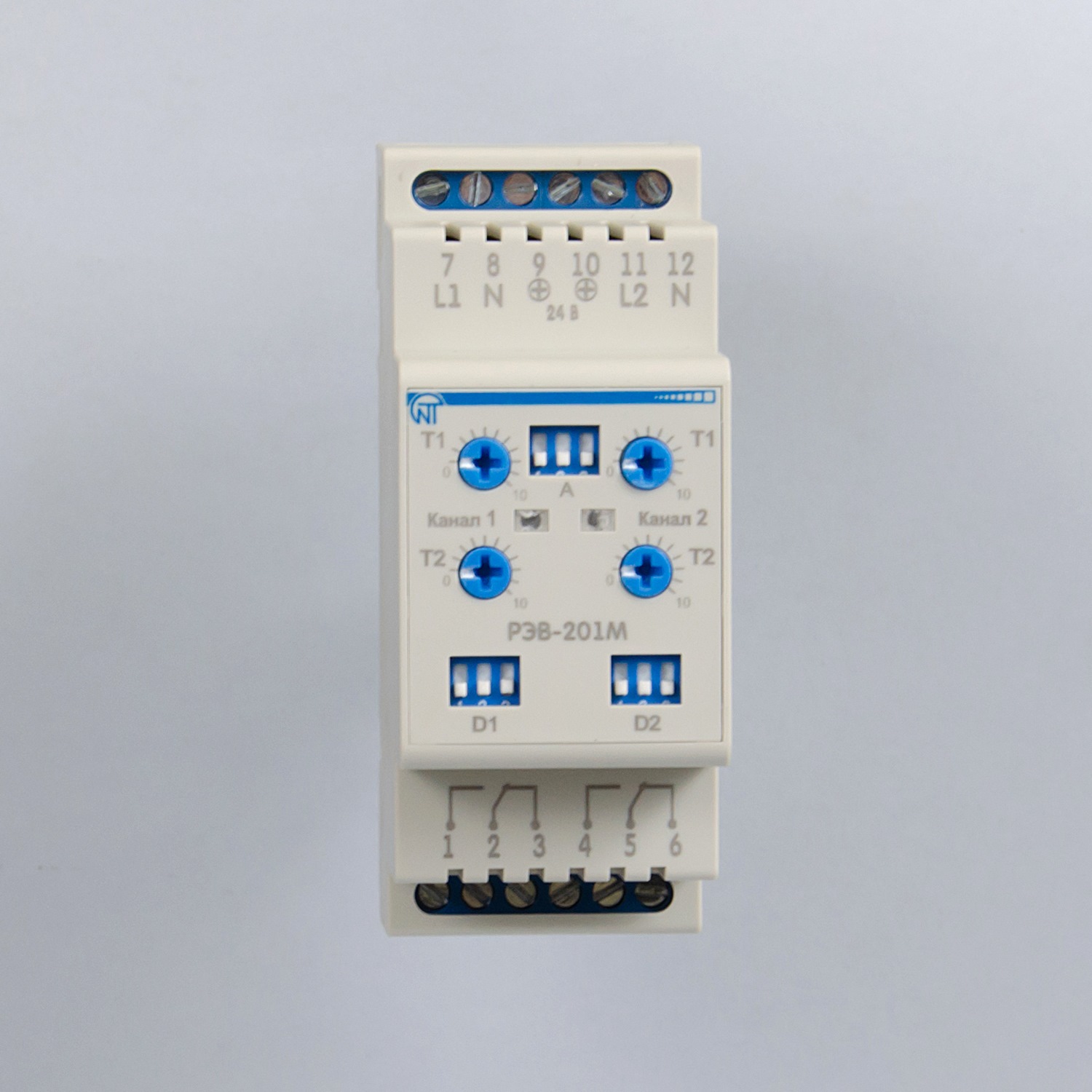

Модульное реле времени Новатек, серии РЭВ.

Реле времени используют для вкл./выкл. электрооборудования в заданные промежутки времени. Например, для включения обогревателя только в необходимое время, например, за час до прибытия хозяина домой. Также используется для автоматического включения освещения в рабочее время и отключения в нерабочее.

Функции реле

A — задержка на включение - после подачи напряжения питания происходит выдержка установленного времени t.По окончании выдержки времени контакты реле нагрузки NO и C замыкаются.
B — задержка времени при подаче питания - после подачи напряжения питания замыкаются контакты реле нагрузки NO и C и происходит выдержка установленного времени t. По окончании выдержки времени контакты реле нагрузки размыкаются,
С — периодический с задержкой при включении - после подачи напряжения питания происходит выдержка установленного времени t. По окончании выдержки времени контакты реле нагрузки NO и C замыкаются на установленное время t. По окончании выдержки времени контакты реле нагрузки размыкаются, и реле начинает выполнение цикла с начала.
D — периодический с выдержкой времени при включении - после подачи напряжения питания замыкаются контакты реле нагрузки NO и C и происходит выдержка установленного времени t. По окончании выдержки времени контакты реле нагрузки NO и C размыкаются на установленное время t. По окончании выдержки времени реле начинает выполнение цикла с начала.
E — задержка на отключение - после подачи напряжения питания изделие переходит в режим ожидания, при этом контакты реле нагрузки NO и C разомкнуты. При замыкании управляющего контакта S с клеммой питания L контакты реле нагрузки замыкаются. При размыкании управляющего контакта S происходит выдержка установленного времени t. По окончании выдержки времени контакты реле нагрузки размыкаютс реле переходит в режим ожидания. При повторном замыкании управляющего контакта S цикл повторяется.
F — импульсный 1 - после подачи напряжения питания изделие переходит в режим ожидания, при этом контакты реле нагрузки NO и C разомкнуты.При замыкании управляющего контакта S, контакты реле нагрузки замыкаются и происходит выдержка установленного времени t.По окончании выдержки времени контакты реле нагрузки размыкаются. При размыкании и повторном замыкании управляющего контакта S цикл повторяется.
G — импульсный 2 - после подачи напряжения питания изделие переходит в режим ожидания, при этом контакты реле нагрузки NO и C разомкнуты. При замыкании управляющего контакта S изделие продолжает оставаться в режиме ожидания. При размыкании управляющего контакта S, контакты реле нагрузки замыкаются, включается индикатор включения реле нагрузки и происходит выдержка установленного времени t. По окончании выдержки времени контакты реле нагрузки размыкаются, отключается индикатор включения реле нагрузки и изделие переходит в режим ожидания. При замыкании управляющего контакта S цикл повторяется
H — задержка включения-выключения - после подачи напряжения контакты реле нагрузки NO и C разомкнуты. При замыкании управляющего контакта S происходит выдержка установленного времени t.По окончании выдержки времени контакты реле нагрузки замыкаются и реле переходит в режим ожидания. При размыкании управляющего контакта S происходит выдержка установленного времени t. По окончании выдержки времени контакты реле нагрузки размыкаются, отключается индикатор включения реле нагрузки и изделие переходит в режим ожидания. При повторном замыкании управляющего контакта S цикл повторяется.
I — шаг реле нагрузки - после подачи напряжения питания изделие переходит в режим ожидания, при этом контакты реле нагрузки NO и C разомкнуты. При замыкании управляющего контакта S, контакты реле нагрузки и индикатор включения реле нагрузки меняют свое состояние на противоположное и изделие переходит в режим ожидания. При размыкании управляющего контакта S реле продолжает находиться в режиме ожидания. При повторном замыкании управляющего контакта S цикл повторяется.
J — Генератор импульса 0,5 с. После подачи напряжения питания происходит выдержка установленного времени t. По окончании выдержки времени контакты реле нагрузки NO и C замыкаются на время 0,5 с, включается индикатор включения реле нагрузки на время 0,5 с и изделие переходит в режим ожидания до момента отключения питания.
