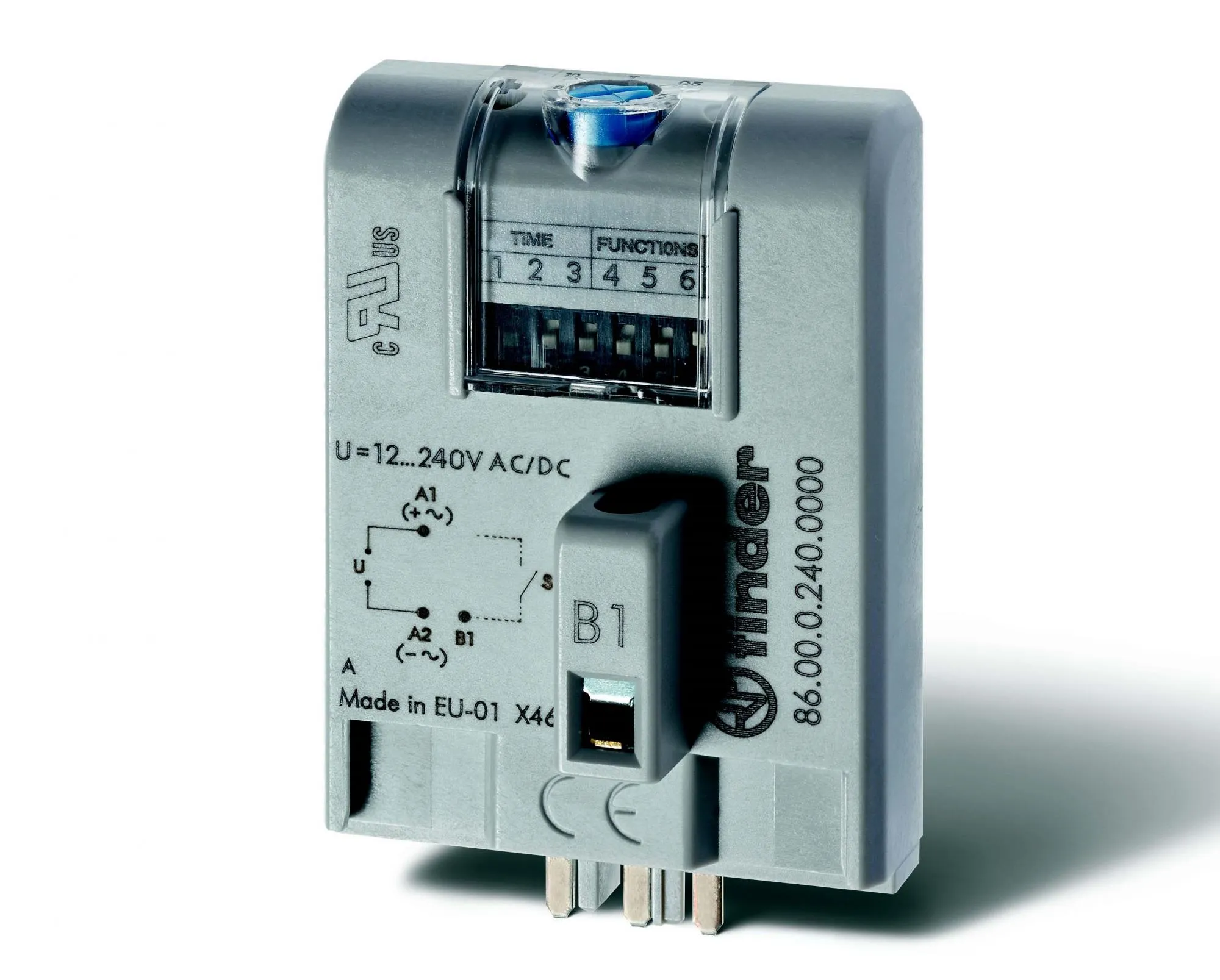

860002400000 | Таймерный модуль мультифункциональный (AI,DI,SW,BE,CE,DE,EE,FE), Finder

Таймерный модуль Finder, 86 серии для монтажа в розетки 90.02/ 96.04/ 90.03/ 92.03. Для реле с напряжением катушки 12...240В AC/DC.

Модуль и промежуточное реле устанавливаются на одну и ту же розетку. На модуле задается функция и выдержка по времени, а промежуточное реле переключает контакты в соответствии с заданной функцией. Таким образом, промежуточное реле используется как таймер.

Функции модуля

AI — задержка включения. Питание подаётся на таймер.Контакт замыкается по прошествии предустановленного времени. Сброс происходит при выключении питания.
DI — интервалы. Питание подаётся на таймер. Контакт замыкается немедленно. По прошествии предустановленного времени контакт возвращается в исходное положение.
SW — симметричный повтор цикла (начальный импульс ВКЛ.). Питание подаётся на таймер. Выходные контакты срабатывают и переключаются между положениями вкл. и выкл. до тех пор, пока подается питание. Соотношение 1:1 (время во вкл. состоянии = времени в выкл. состоянии).
BE — задержка отключения с управляющим сигналом. Электропитание постоянно подается на таймер. Выходные контакты замыкаются при подаче управляющего сигнала (S). При замыкании контактов управляющего сигнала, контакты выходного сигнала, контакты выходного сигнала размыкаются с заданной выдержкой по времени
CE — задержка включения и отключения с управляющим сигналом. Электропитание постоянно подается на таймер. Контакты управляющего сигнала (S) инициирует замыкание выходных контактов с заданной задержкой по времени. Размыкание управляющих контактов инициирует размыкание выходных контактов с той же задержкой по времени.
DE — интервалы по управляющему сигналу при включении. Электропитание постоянно подается на таймер. При кратковременном или постоянном замыкании контактов управляющего сигнала (S), выходные контакты незамедлительно замыкаются на предустановленный интервал времени..
EE — интервалы по управляющему сигналу при отключении. На таймер постоянно подается питание. При размыкании управляющего контакта, выходные контакты срабатывают. По прошествии заданого времени предустановки, контакты возвращаются в исходное положение.
FE — интервалы по управляющему сигналу при включении + при отключении. На таймер постоянно подается питание. При размыкании или замыкании управляющего контакта, выходные контакты срабатывают. По прошествии заданого времени предустановки, контакты возвращаются в исходное положение.
