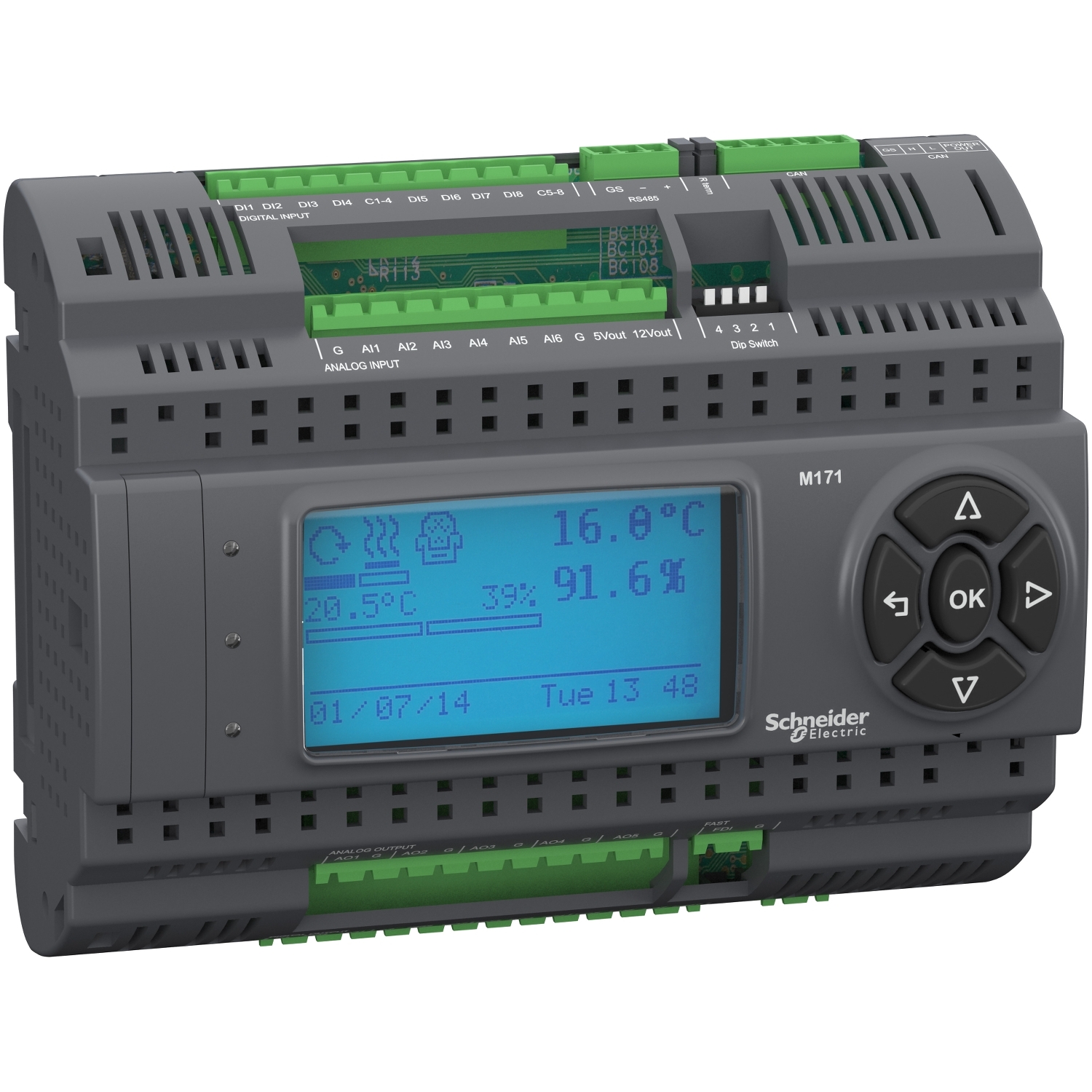

TM171PDM27S | Программируемый логический контроллер Modicon M171 Performance, Schneider Electric

Выставочный образец

Modicon M171 Performance

Разработан для сложных установок, подключаемых к системе управления зданием (BMS) и может быть адаптирован практически к любым приложениям. К логическому контроллеру по шине Modbus SL можно подключить графический терминал, пускатель двигателя, автоматический выключатель или преобразователь частоты.

Логические контроллеры M171 подходит для применений, сложных систем управления климатом зданий:

— Модули, устанавливаемые на крыше здания.
— Холодильные установки с воздушным/водяным охлаждением.
— Тепловые насосы.
— Блоки компрессоров.
— Вентиляционные модули.

ПО для конфигурирования

Бесплатное ПО EcoStruxure Machine Expert HVAC для конфигурирование, программирование, визуализация и настройки. Это программное обеспечение работает с 5 языками программирования, соответствующих стандарту IEC 61131-3. Языки ST, FBD, IL, SFC, LD.

Входы-выходы

9 дискретных входов:
— 8 дискретных входов
— 1 быстрый дискретный вход или быстрый счётчик

6 конфигурируемых аналоговых входов:
— 2 NTC или дискретных входа
— 4 NTC, PT1000, 4-20 мА, 0-5 В, 0-10 В, 0-30 кОм/ 0-5 кОм, переменных резисторов или дискретных входов

7 дискретных выходов:
— 2 SPDT (8 A, a 230 В) с независимыми общими
— 3 SPST (5 A, a 230 В) с независимыми общими
— 2 SSR (1 A, a 230 В) выхода

5 аналоговых выходов:
— 3x 0...+10 В или 4-20 мА
— 2x 0...+10 В или 4-20 мА или дискретных выхода с открытым коллектором

Для расключения необходим комплект клемм и разъёмов TM171ASCTB27. Так же можно подключить выносной графический терминал TM171PFE03, TM171PFE03HR или TM171DGRP
