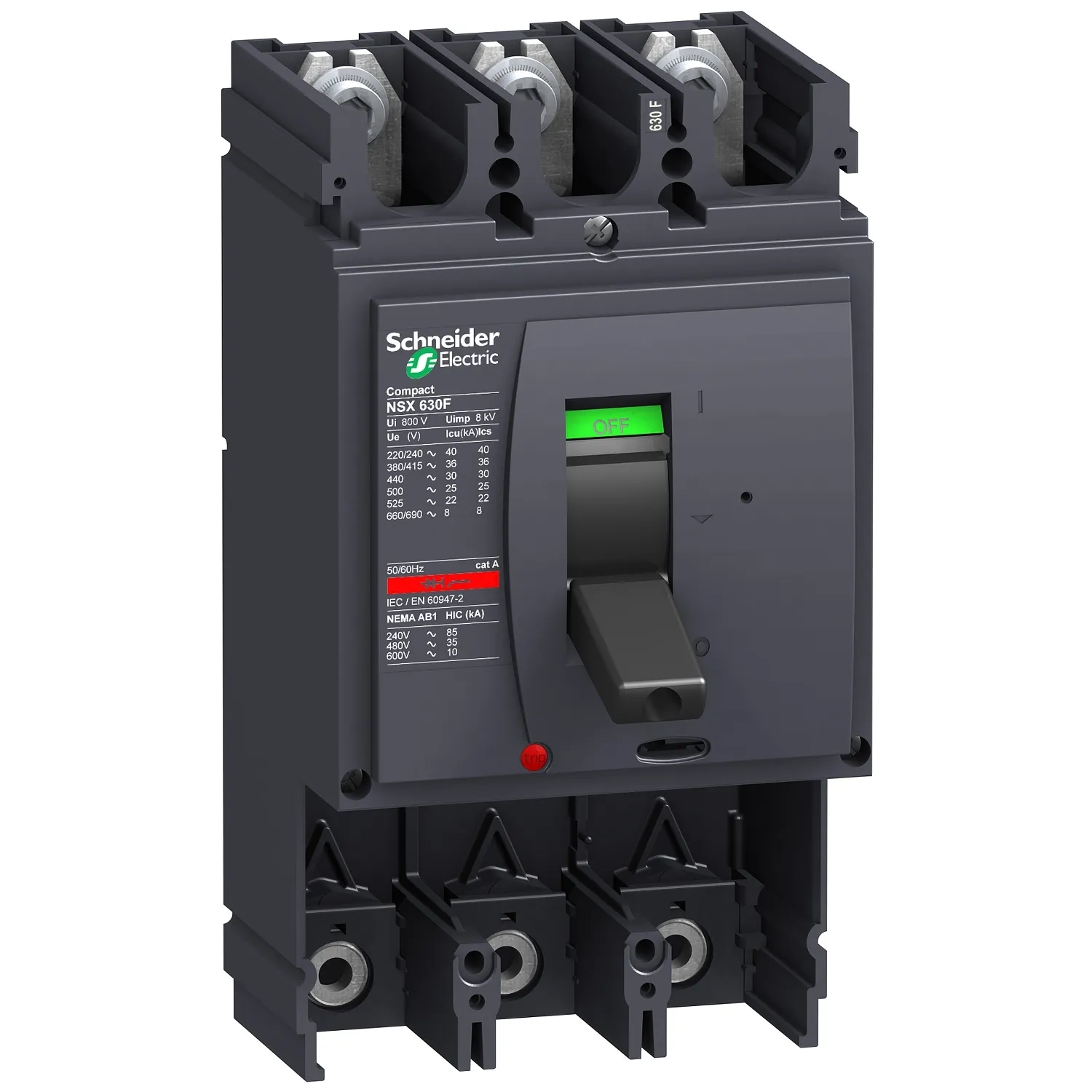

LV432803 | 3P NSX630N коммутационный блок, Schneider Electric

Автоматический выключатель Schneider Electric, серии Compact NSX с электронным расцепителем Micrologic 5.3E. Для защиты распределительных сетей и силовых трансформаторов, на замену LV432899
Состоит из коммутационного блока LV432803 и расцепителя LV432096
Функции расцепителя Micrologic 5.3E:
— регулируемая уставка токов перегрузки 0,4…1 от Iном. c задержкой срабатывания tr = 0,5…16 сек.
— селективная уставка по току к.з, регулируется 1,5…10 от Iном. с задержкой срабатывания tsd = 0…0,4 мс.
— мгновенная уставка по току к.з, регулируется 1,5…15 от Iном.
— защита нейтрали уставкой 0,5 от фазных уставок или полной защитой нейтрали (только для четырехполюсных автоматов)
— OSN защита нейтрали уставкой 1,6 от фазных уставок. Для защиты сетей с высоким содержанием 3-й гармоники и кратных ей. При этом уставка по перегрузке не должна превышать 0,63 от Iном. (только для четырехполюсных автоматов)
— измерение: тока и напряжения фаз и нейтрали; среднего фазного тока Iср; тока наиболее загруженной фазы Imax; максимального и минимального значения тока.
— измерение напряжения U, частоты f, активной, реактивной и полносй потребляемой мощности, коэффициента THD
— учет активной, реактивной и полной энергии одной фазы и суммарной
В комплект входит:
— автоматический выключатель
— две межполюсные перегородки
— два винта крепления на монтажную плату

Доступные аксессуары

Стандартные
— втычные и выкатные цоколи
— моторный привод
— независимый расцепитель
— расцепитель минимального напряжения
— контакты состояния
— выносные ручки управления
— клеммы и расширители полюсов
— крышки клемм
— механические блокировки

Подключение к Modbus и Ethernet
Автоматы NSX с расцепителями Micrologic подключаются к сетям Modbus или Ethernet, по которым осуществляется управление и передача сигналов о включении/выключении автомата. Для подключения к сетям Modbus или Ethernet, нужно добавить в заказ:
— модуль BSCM
— коммуникационный клеммник «NSX cord»
— кабель «NSX cord»
— модуль ввода и вывода I/O
— «модуль Modbus IFM» для сети Modbus или «модуль Ethernet IFE+» для сети Ethernet
— коммуникационный мотор-привод, если кроме передачи данных требуется управление автоматом

Блок дифференциальной защиты Vigi
Отключает автомат при возникновении токов утечки на отходящих линиях. Применяется, когда нужно защитить человека от удара током и предотвратить возникновение пожара. Блок заказывается отдельно и устанавливается на выводные клеммы автомата.

Блоки трансформатора тока и амперметра
К блоку трансформатора тока подключаются измерительные приборы, установленные отдельно от автомата. Блок амперметра имеет на борту стрелочный прибор, показывающий действующее значение тока. Блок трансформатора тока и амперметра заказывается отдельно и устанавливается на выводные клеммы автомата.
