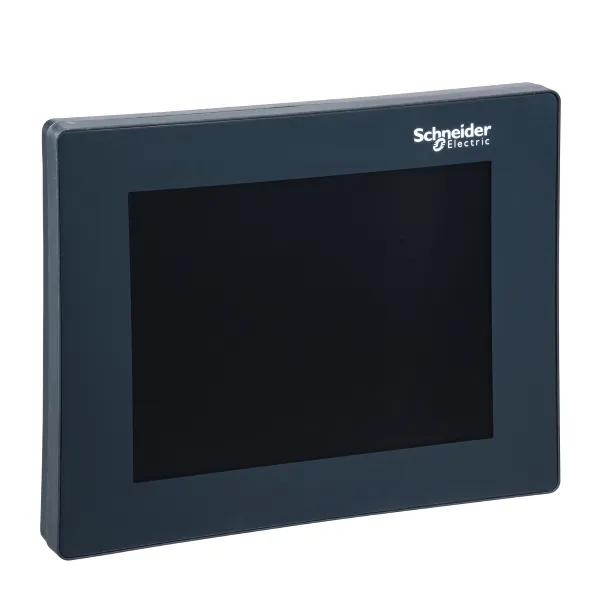

LV434128 | FDM128 Щитовой индикатор с сенсорным экраном, Schneider Electric

Щитовой индикатор FDM128 подключается к опциональной линии связи ULP через NSX CORD или модуль IFE. Индикатор использует вычислительные возможности расцепителя Micrologic. Считывает данные и управляет несколькими автоматическими выключателями. Не требует специального ПО или настроек. Оснащен антибликовым цветным сенсорным экраном с подсветкой.

Отображение результатов измерений и аварийных сигналов блока Micrologic
Щитовой индикатор FDM128 предназначен для отображения результатов измерений, выполненных блоком Micrologic A/E, а также аварийных сигналов и рабочих данных, поступающих с блока контроля и управления. Щитовой индикатор не может использоваться для изменения настроек защиты. Доступ к результатам измерений осуществляется через меню. Данные обо всех защитных отключениях автоматически выводятся на дисплей индикатора. Во всплывающем окне отображается описание сигнала тревоги с меткой времени.

Индикация статусов
Если автоматический выключатель оснащен модулем BSCM, щитовой индикатор FDM128 может использоваться и для просмотра статуса автоматического выключателя:
— O/F: вкл./выкл.;
— SDE: индикация аварийного срабатывания: перегрузка, короткое замыкание, замыкание на землю;
— PF: готовность к включению;
— CH: пружина взведена;
— CE, CD, CT контроль положения корзины и специализированный модуль ввода/вывода.

Дистанционное управление
Если автоматический выключатель оборудован модулем BSCM, включая комплект для подключения расцепителей напряжения XF и MX1, щитовой индикатор FDM128 может использоваться для управления включением/отключением аппарата.
Имеются два рабочих режима:
— локальный режим: включение/отключение с FDM128 разрешено, по сети связи — запрещено;
— дистанционный режим: включение/отключение с FDM128 запрещено, по сети связи — разрешено.
