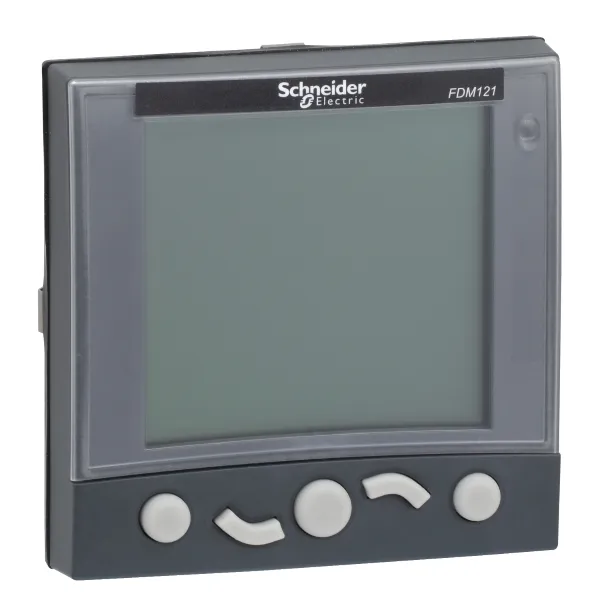

TRV00121 | Щитовой индикатор FDM121, Schneider Electric

FDM121 — щитовой индикатор, который можно интегрировать в систему Compact NSX100 - 630 А. Этот индикатор использует встроенные в автомат датчики и данные полученные от Micrologic. Он не требует установки какого-либо программного обеспечения или дополнительных настроек. С момента подключения к Compact NSX при помощи обычного соединительного кабеля индикатор готов к работе. Графический дисплей с антибликовым покрытием снабжён подсветкой, обеспечивающей очень хорошую считываемость информации даже при плохом освещении или при малых углах обзора.

Индикация результатов измерений и аварийно-предупредительных сигналов Micrologic
FDM121 служит для отображения результатов измерений, аварийно-предупредительных сигналов и эксплуатационных данных, поступающих от Micrologic 5 или 6. При этом он не позволяет изменять настройки защит. Меню обеспечивает доступ к результатам измерений. Все заданные пользователем аварийно-предупредительные сигналы отображаются автоматически. Режим отображения зависит от уровня приоритета, выбранного при настройке сигнализации:
— высокий уровень приоритета: появляется всплывающий экран, содержащий описание сигнала с указанием даты и времени, мигает оранжевый светодиод;
— средний уровень приоритета: оранжевый светодиод сигнала горит постоянно;
— низкий уровень приоритета: индикация на дисплее отсутствует.

Любое повреждение, вызывающее отключение, автоматически, без предварительной настройки, генерирует аварийно-предупредительный сигнал с высоким уровнем приоритета. Во всех случаях хронологический протокол сигналов обновляется. При исчезновении питания FDM121 информация сохраняется в энергонезависимой памяти Micrologic. При возобновлении питания информация автоматически восстанавливается, кроме того, она доступна через систему передачи данных.

Индикация состояний и дистанционное управление
Если автоматический выключатель оснащён модулем BSCM, то индикатор FDM121 позволяет также отображать информацию о состоянии выключателя:
— O/F: включено/отключено;
— SD: аварийное отключение;
— SDE: электрическое повреждение: перегрузка, короткое замыкание, замыкание на землю.
