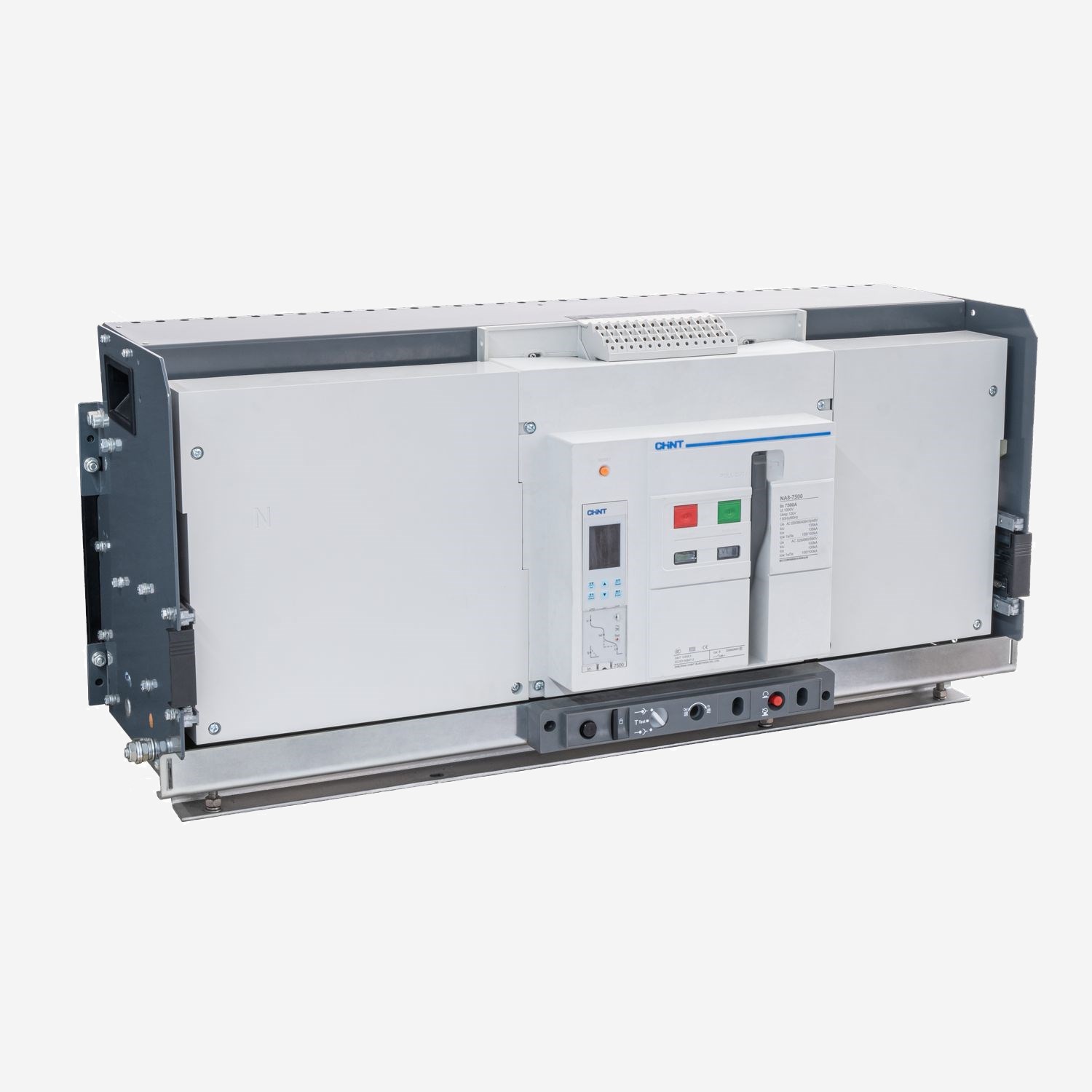

ch262941 | Воздушный Автоматический выключатель NA8-7500H-6300H/4P выкатной ,6300А, 150кА, тип H, DC220В, Chint

Воздушный автоматический выключатель Chint, серии NA8

Серия включается в себя 3- и 4-полюсные автоматы, номинальными токами от 630 до 7500 А, отключающей способностью от 50 до 150 кА, выкатного и стационарного исполнения

Стандартная комплектация:
Воздушный автоматический выключатель
Вспомогательные контакты (в составе автоматического выключателя)
Контакт аварийного срабатывания (в составе автоматического выключателя)
Независимый расцепитель (в составе автоматического выключателя)
Электромагнит включения (в составе автоматического выключателя)
Мотор-редуктор (в составе автоматического выключателя)
Рамка двери
Рукоятка вката/выката – для выкатного исполнения
Монтажная панель и корзина выключателя - для выкатного исполнения
Комплект монтажных частей
Паспорт

Дополнительно могут быть заказаны:
Замок
Тросовая механическая блокировка
Механическая блокировка жесткой штангой

Электронный расцепитель. Тип H
ЖК-дисплей
Кнопки управления, 7шт
Светодиодные индикаторы состояния, 4шт
Защита:
▶ Защита от перегрузки
– защита с большой выдержкой времени, тепловая память: вычисление количества тепла до и после срабатывания
▶ Защита от короткого замыкания
– защита с малой выдержкой времени и мгновенное срабатывание; 4 уставки времени срабатывания
▶ Защита от замыкания на землю
– 4 уставки времени срабатывания
▶ Функция тестирования
– моделирование срабатывания при токе 6Ir
▶ Функция записи срабатывания
– отображение причины срабатывания
▶ Измерения
– действующее значение тока (RMS) от 40% до 150% номинального тока нагрузки с погрешностью не более 2%

▶ Функция связи: протокол Modbus – RTU
▶ Функция защиты от утечки (опция) - требуется оснащение специальным внешним трансформатором тока
▶ Функция расширенной защиты (опция)
– защита от несимметрии напряжения
– защита от повышения и понижения напряжения
– защита от повышения и понижения частоты
– защита от неправильного порядка чередования фаз
– функция защиты обратной мощности
– функция защиты повышения потребления
▶ Расширенные функции
– самодиагностика электронного расцепителя
– время работы / срабатывания при неисправности, запись последних 10 событий
– оценка степени износа контактов
– встроенные часы
▶ Счетчик электроэнергии (дополнительная опция)
– измерение напряжения
– измерение частоты
– измерение мощности (активная мощность, реактивная мощность, полная мощность)
– измерение коэффициента мощности
– измерение потребления электроэнергии
▶ Функция контроля нагрузки (дополнительная опция)
▶ Ступенчатая блокировка (дополнительная опция)
▶ Дополнительные входы/выходы (дополнительная опция)
▶ Функция контроля гармоник (дополнительная опция)
