Применение преобразователя частоты Sinvel SID300 для конвейерных систем

Транспортировка продукции с помощью конвейера

Конвейера и рольганги приводятся в движение асинхронными двигателями, при этом возникает задача регулировать скорость движения, а также производить плавный пуск, в том числе при полной загрузке конвейера, и останов. Лучшим решением для управления скоростью вращения и моментом асинхронного двигателя - это использование преобразователей частоты.

Одним из специализированных решений для этой области применения являются преобразователи частоты Sinvel серии SID300, которые обеспечивают:

• плавный пуск установки, что значительно снижает пусковой ток и позволяет экономить электроэнергию

• плавное регулирование скорости движения конвейерной ленты во время разгона и торможения. Именно благодаря такой способности исключается повреждение перемещаемого груза, а также минимизируется эффект ударных нагрузок, что снижает износ конвейерного транспорта и увеличивает период эксплуатации

• возможность реализовать малую автоматизацию на базе имеющихся аналоговых и цифровых входов/выходов, например, многоскоростной режим. С помощью ПЧ Sinvel SID300 можно обеспечить глубокое регулирование частоты вращения от нулевого значения до номинальной скорости и даже выше

• синхронизацию скорости вращения валов всех моторов системы в многодвигательных установках.

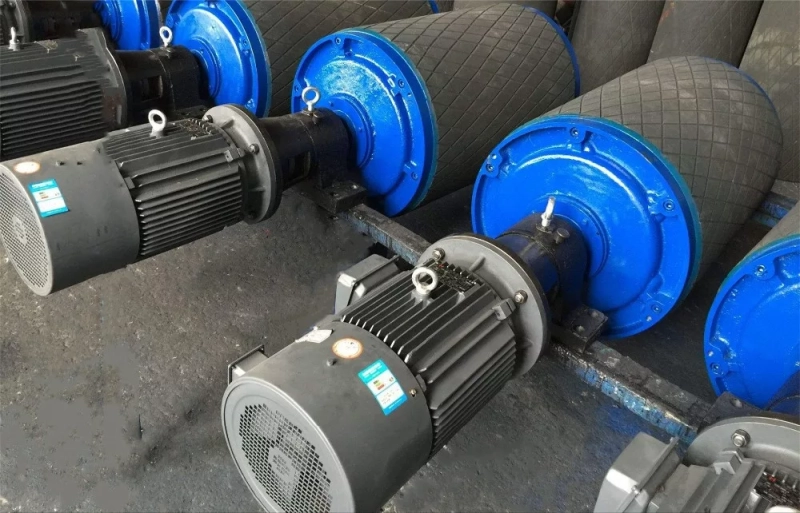

Пример многодвигательного рольганга с частотным регулированием

Рассмотрим вариант с несколькими двигателями более подробно

В данном случае к одному преобразователю Sinvel SID300 подключается сразу несколько двигателей параллельно (такой привод называется групповым).

При этом на преобразователь приходит всего один сигнал управления и один сигнал задания скорости. Таким образом, выходная частота для всех двигателей получается одинаковой, они все разгоняются и замедляются синхронно. Главное, чтобы сами двигатели были с одинаковой номинальной скоростью и мощностью.

Для настройки такой системы достаточно самых простых настроек:

1. Настроить режим управления и основные параметры:

F00.01 = 0 – скалярный закон регулирования V/F (VVF)

F00.02 = 1 – управление через клеммник

F00.03 = 0 – клемма RUN (запуск) и F/R (вперед/реверс)

F00.04 = 1 – задание скорости от потенциометра AI1

F02.00 = 1 – выбор команды RUN для дискретного входа 1

F02.00 = 2 – выбор направления вращения F/R для дискретного входа 2

2. В группе параметров двигателя:

F01.00 = 0 – тип двигателя - общепромышленный

F01.01 = … - суммарная мощность всех подключенных двигателей, P1+P2+P3…+Pn

F01.02 = 380 – номинальное напряжение двигателей

F01.03 = … - суммарный ток всех подключенных двигателей, I1+I2+I3…+In

F01.04 = 50Гц – номинальная частота двигателей

F01.05 = 1470 – номинальная скорость двигателей

3. Параметры запуска и остановки:

F04.00 = 0 – прямой пуск

F00.14 = 10сек – время разгона

F00.15 = 5сек - время торможения

F04.19 = 0 – остановка по рампе

В данной схеме преобразователь частоты воспринимает все подключенные двигатели не как несколько отдельных, а как один большой с суммарной мощностью всех двигателей. Поэтому требуется использование дополнительного оборудование. Во-первых, для защиты каждого двигателя после преобразователя частоты необходимо установить индивидуальное тепловое реле, которое будет защищать от перегрузки и перегрева. Во-вторых, рекомендуется использовать моторный дроссель, который поможет сократить негативное влияние ШИМ-модуляции на обмотки двигателя и продлить срок их службы.

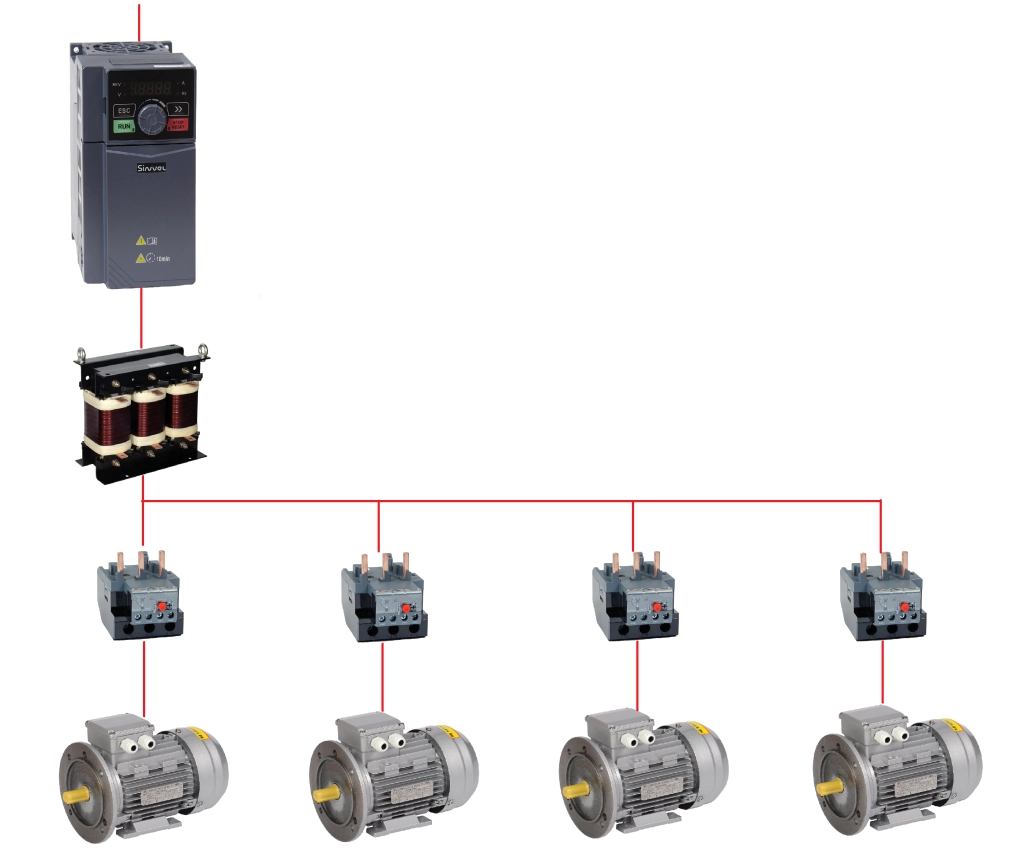

Типовая схема подключения группового привода

Преобразователь частоты Sinvel SID300 отлично подходит для управления движением транспортеров, конвейеров и рольгангов. Встроенного функционала достаточно, а простота настройки позволяет ввести в эксплуатацию оборудование в короткий срок. Кроме непосредственно управления двигателями, использование преобразователя Sinvel SID300 позволяет сократить износ оборудования и экономит электроэнергию.

Подобрать преобразователь по мощности двигателя можно в разделе Sinvel на сайте:

https://shop.idelectro.ru/catalog/chastotnye_preobrazovateli/sid300/

Добавить моторные дроссели:

https://shop.idelectro.ru/catalog/chastotnye_preobrazovateli/drosseli_motornye/

Выбрать тепловые реле: https://shop.idelectro.ru/catalog/kontaktory_i_teplovye_rele/teplovye_rele_mt/

Sinvel – российский бренд промышленного электрооборудования, созданный профессионалами для профессионалов. Сегодня под брендом Sinvel выпускаются преобразователи частоты, блоки питания и предохранительная техника. Продукция Sinvel  сертифицирована, соответствует  стандартам IEC/МЭК, а также  адаптирована под требования российских потребителей и электросетевых компаний.

Подробная информация на сайте www.sinvel.ru
