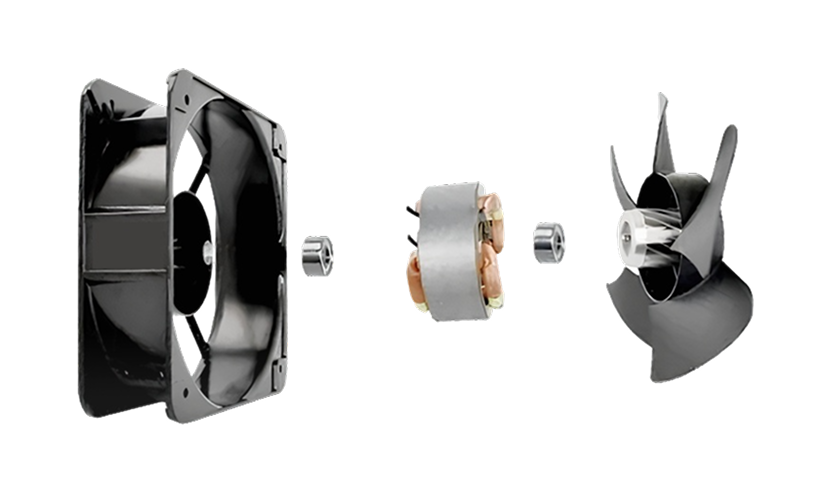

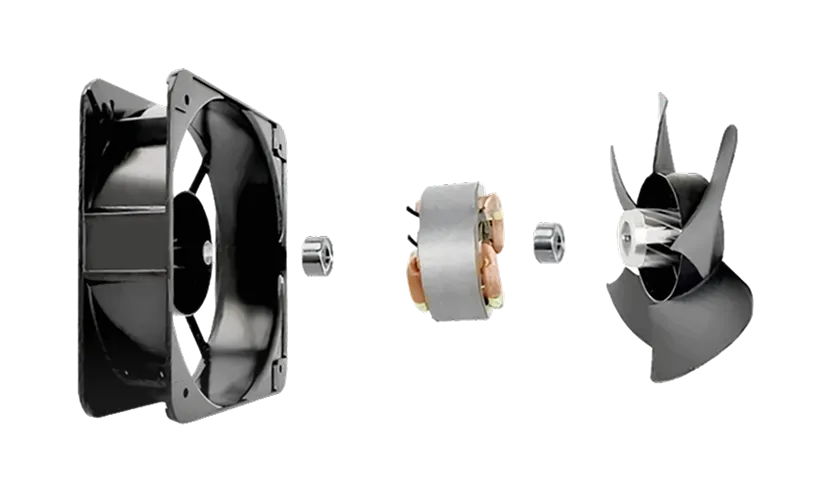

В большинстве осевых вентиляторов ресурс двигателя ограничивается прежде всего ресурсом подшипникового узла. Электрическая часть двигателя при нормальной эксплуатации может работать значительно дольше, тогда как именно износ подшипника чаще всего приводит к появлению шума и последующей остановке вентилятора.

При скорости вращения порядка 2500–2800 об/мин, характерной для вентиляторов сети 50 Гц, подшипник постоянно работает под механической нагрузкой. Со временем именно его состояние начинает определять стабильность работы вентилятора.

В вентиляторах для шкафной вентиляции применяются два основных типа подшипников: втулочные и шариковые.

Принцип работы втулочного подшипника

Втулочный подшипник часто воспринимают как простую металлическую втулку, внутри которой вращается вал. На практике его конструкция сложнее.
В вентиляторах чаще всего применяются втулки из спечённой пористой бронзы. В процессе производства металлический порошок прессуется и спекается таким образом, что внутри материала формируется сеть микропор. После изготовления втулка пропитывается смазкой. Фактически такая деталь работает как резервуар масла.

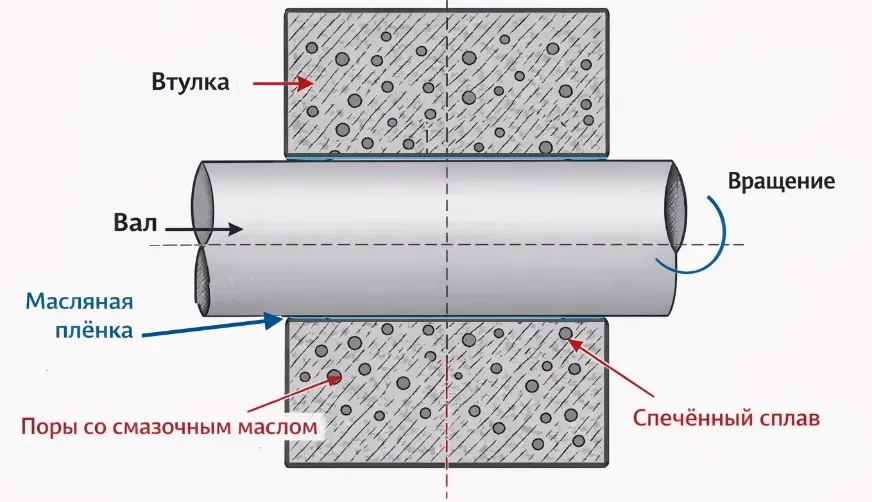

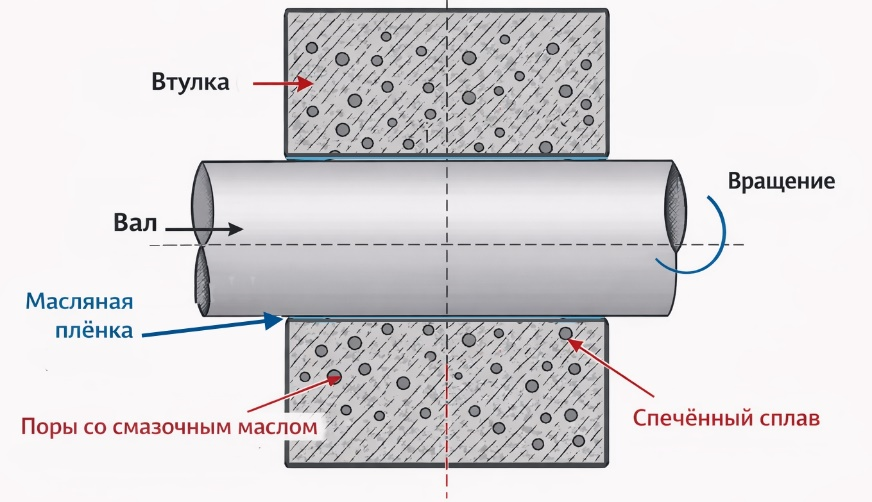

Принцип работы втулочного подшипника

Во время вращения часть смазки выходит из микропор и образует тонкую масляную плёнку между валом и поверхностью втулки. Эта плёнка снижает трение и обеспечивает устойчивое вращение. После остановки двигателя часть масла возвращается обратно в структуру материала.

Благодаря такой конструкции втулочный подшипник может длительное время работать без обслуживания. Кроме того, он отличается простой конструкцией, сравнительно низкой стоимостью и обычно обеспечивает тихую работу вентилятора.

Принцип работы шарикового подшипника

Шариковый подшипник работает по другой механической схеме. Нагрузка передаётся через шарики, которые перекатываются между внутренним и наружным кольцом подшипника.

В вентиляторах обычно применяются закрытые однорядные шариковые подшипники с заводской смазкой и защитными шайбами. Такая конструкция удерживает смазку внутри подшипника и защищает её от попадания загрязнений.

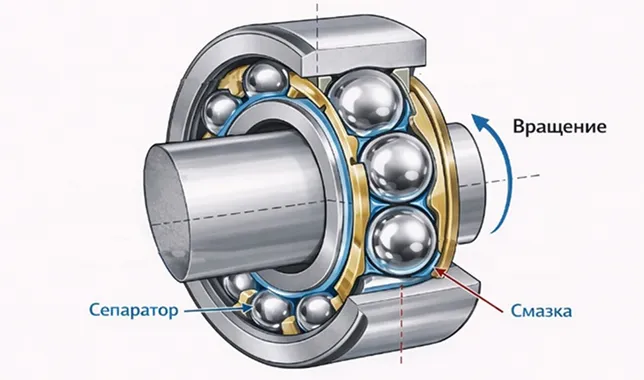

Принцип работы шарикового подшипника

В отличие от втулочного подшипника, вращение происходит не по скольжению, а по качению. Это позволяет лучше сохранять стабильность работы подшипника при длительной эксплуатации. Такой подход реализован, в том числе, в вентиляторах Clims.

Шариковые подшипники также менее чувствительны к положению установки двигателя и устойчивее переносят длительную работу. Различия в конструкции этих подшипников особенно заметны при длительной эксплуатации вентилятора.

Сравнение и ограничения втулочной схемы

Втулочные подшипники широко применяются в вентиляторах и хорошо работают в компактных электродвигателях. Однако при длительной эксплуатации их особенности проявляются заметнее.
Работа втулочного подшипника напрямую связана с состоянием смазки внутри пористой структуры материала. При повышении температуры вязкость масла снижается, а его испарение ускоряется, что со временем может уменьшать толщину масляной плёнки между валом и втулкой.

Кроме того, распределение смазки внутри втулки частично зависит от ориентации двигателя. При вертикальном расположении оси условия смазывания могут отличаться от горизонтальной установки, что со временем может влиять на характер износа.

По мере эксплуатации увеличивается зазор между валом и втулкой, что может приводить к росту вибраций и постепенному увеличению уровня шума.
Шариковые подшипники в вентиляторах в меньшей степени подвержены этим факторам и обычно медленнее изменяют рабочий зазор при длительной эксплуатации, поэтому такая схема применяется и в вентиляторах Clims.

Почему втулки до сих пор применяются

Несмотря на перечисленные особенности, втулочные подшипники по-прежнему широко используются в вентиляторах.
Главная причина — простота и экономичность конструкции. Втулочные подшипники дешевле в производстве и позволяют создавать компактные двигатели с минимальным числом деталей.
Кроме того, втулочная схема часто обеспечивает более тихую работу вентилятора. Для многих устройств это важное преимущество.

Наконец, во многих задачах ресурс втулочного подшипника оказывается достаточным для реального срока службы оборудования. В типичных условиях эксплуатации вентиляторы на втулочных подшипниках имеют ресурс порядка 20–30 тысяч часов, тогда как вентиляторы на шариковых подшипниках могут обеспечивать 50–70 тысяч часов работы и более.
Конкретные значения ресурса зависят от температуры, режима работы и условий эксплуатации оборудования.

Вывод по применению и эксплуатации втулочных и шариковых подшипников в электротехнических шкафах

Втулочный подшипник остаётся рациональным решением для многих типов вентиляторов благодаря простоте конструкции и низкой стоимости. В задачах с умеренной нагрузкой он позволяет обеспечить достаточный ресурс при минимальной цене.

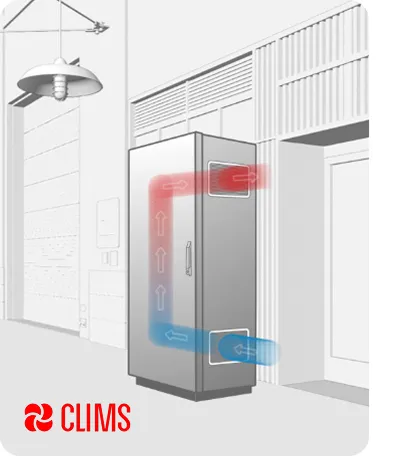

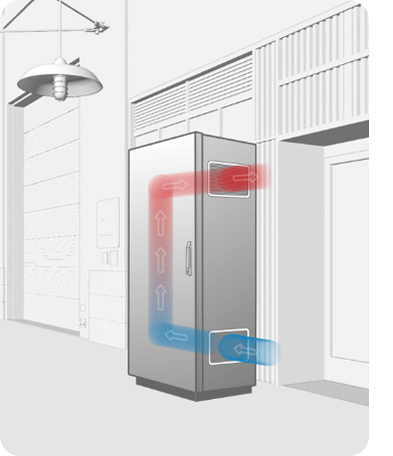

Однако условия эксплуатации внутри электротехнических шкафов обычно более жёсткие: повышенная температура, ограниченный объём воздуха и длительная работа вентилятора предъявляют более высокие требования к подшипниковому узлу. В таких условиях стабильность ресурса становится одним из ключевых факторов надёжности вентилятора.

Поэтому в вентиляторах, предназначенных для шкафной вентиляции, чаще применяются шариковые подшипники, обеспечивающие более устойчивую работу при длительной эксплуатации. Именно такой подход реализован в вентиляторах Clims, рассчитанных на работу внутри электротехнических шкафов.
