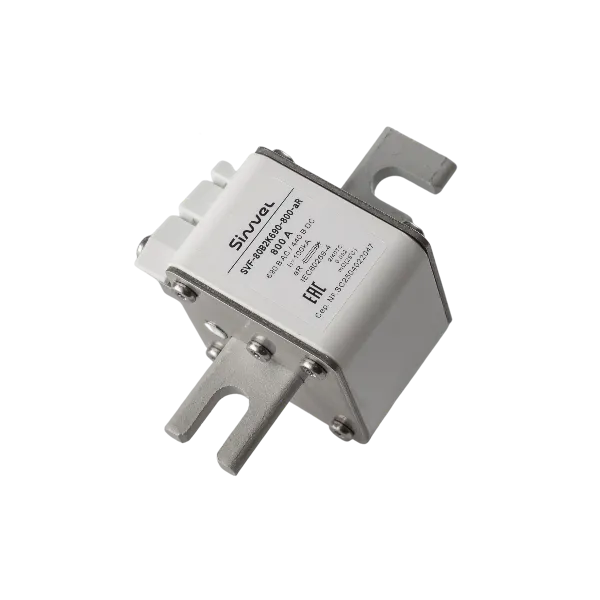

Плавкая вставка – сердце и интеллект предохранителя!
Песок является одной из важных частей предохранителя, но его сердце и интеллект – это плавкая вставка. Материал, конструкция и количество плавких вставок формируют все ключевые технические параметры предохранителя.
Роль плавкой вставки в конструкции предохранителя
Конструкция плавкой вставки определяется характеристиками, которыми должен обладать предохранитель. Плавкая вставка в предохранителях Sinvel – это не сплошная медная пластина. Каждая плавкая вставка имеет уникальные размеры: длину, ширину, толщину, сужения. Сужения – это зоны с наибольшей плотностью тока, они плавятся первыми. Остаточное сечение сужений значительно меньше сечения плавкой вставки: 1-2% для предохранителей с характеристикой gG, <1% для характеристик aR/gR.
Плавкие вставки изготавливаются из меди, серебра или их сплава. Материал определяет удельное сопротивление, температуру плавления, характеристики дуги. Медь и серебро имеют высокую температуру плавления (1080°C и 960°C соответственно). Это позволяет отключать сеть при очень высоких токах (короткое замыкание, десятки кА), при которых температура плавления достигается очень быстро.
Особенности применения материалов для плавких вставок
У разных типов предохранителей применяются различные материалы плавкой вставки. Для предохранителей Sinvel с характеристикой gG применяется чистая медь. Для защиты от перегрузки добавляется олово в местах сужений. Олово имеет более низкую температуру плавления 232°C, что позволяет «разорвать» вставки при температуре около 250°C. Комбинация меди и олова обеспечивает защиту не только при токах короткого замыкания, но и перегрузки.

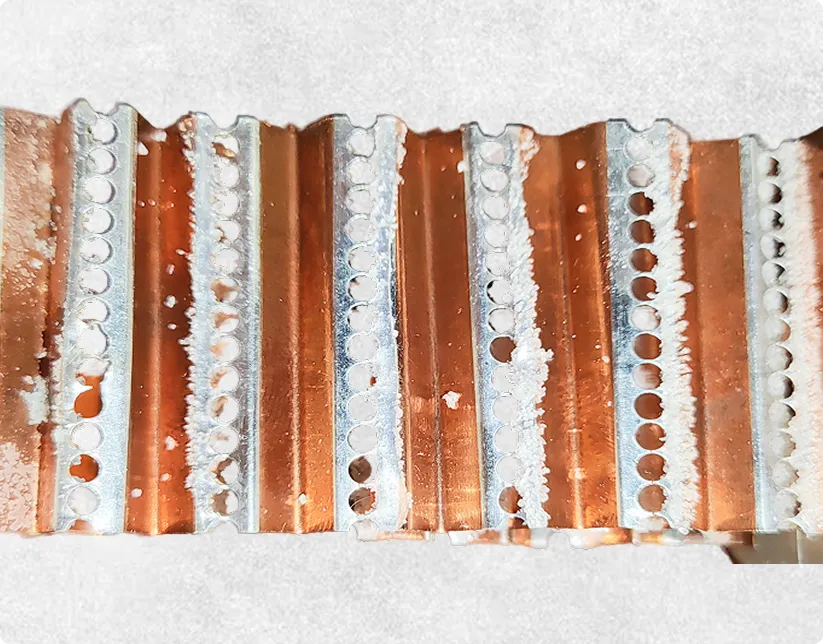

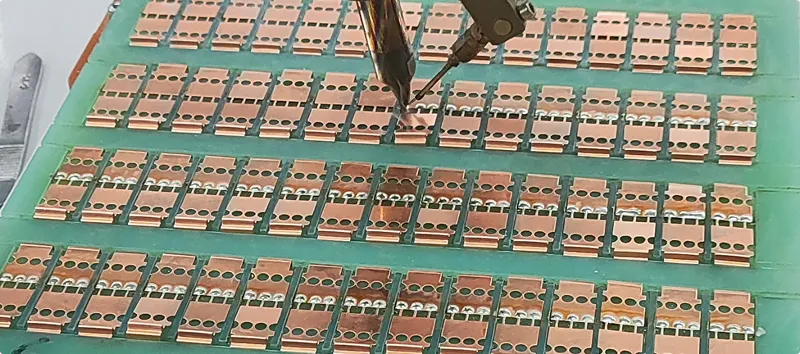

Медная плавкая вставка с добавлением олова

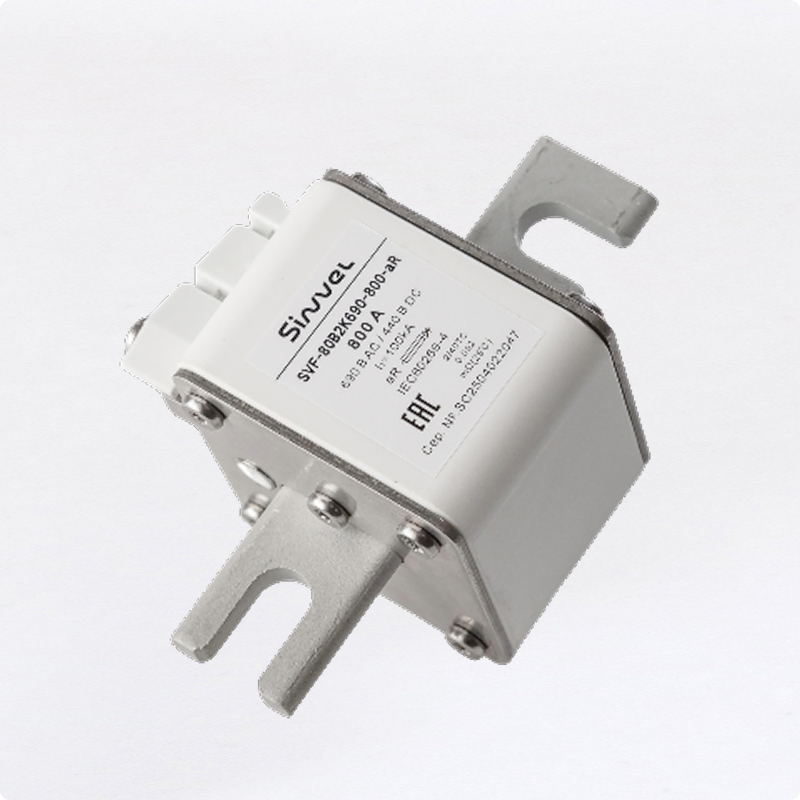

В быстродействующих предохранителях Sinvel с характеристиками aR/gR применяются плавкие вставки из сплава меди и серебра. Серебряные вставки находятся в местах сужения. Добавление серебра увеличивает скорость срабатывания, повышает отключающую способность и повышает скорость ограничения нарастания тока.

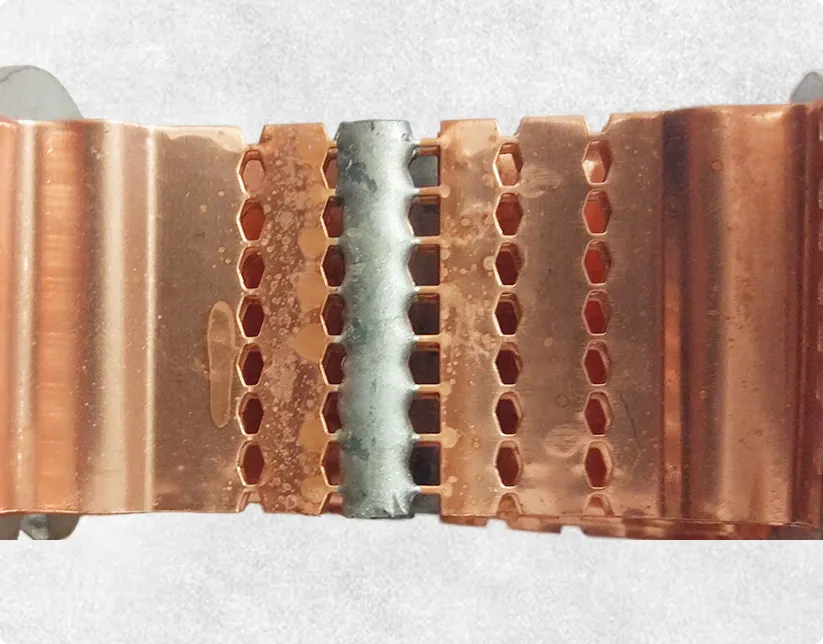

Медная плавкая вставка с добавлением серебра
Для обеспечения номинального тока предохранителя Sinvel тщательно рассчитывается требуемая площадь поперечного сечения и сопротивление плавкой вставки. Чем больше сечение и выше проводимость материала, тем выше номинальный ток.
Принцип работы и механизм защиты при коротком замыкании
При коротком замыкании вставка испаряется почти мгновенно под воздействием сверхтока, образуя дугу. Геометрия вставки и характеристики паров металла определяют начальное сопротивление и напряжение дуги. Быстрое создание достаточно высокого напряжения дуги ограничивает ток повреждения. Плавкая вставка в сочетании с охлаждающим эффектом песка обеспечивают высокую отключающую способность предохранителям Sinvel, которая гарантирует безопасное гашение токов короткого замыкания.
Необходимая характеристика срабатывания предохранителей Sinvel, обеспечивается время-токовой характеристикой. Теплоемкость плавкого элемента определяет время нагрева и плавления. Точно рассчитанное количество, габариты и расположение сужений, обеспечивают необходимую кривую плавления плавкой вставки.
Взаимодействие компонентов. Комплексная работа всех элементов предохранителя
Стоит отметить что плавкая вставка не работает отдельно от других элементов предохранителя. Функционал плавкой вставки реализуется совместно с керамическим корпусом и песком. Плавкая вставка формирует высвобождение энергии, а другие компоненты обеспечивают ее безопасное поглощение и охлаждение. Плавкая вставка — это физический носитель интеллекта предохранителя Sinvel. Через материал и конструкцию она определяет точное время и ток срабатывания, позволяя обеспечить надежную защиту оборудованию.
