XB5 Пластиковое основание
  • Наращиваемая модульная конструкция.
  • Двойная электрическая изоляция.
  • Защищённые выводы.
  • Фиксация винтовым зажимом.
  • Большой выбор вспомогательных принадлежностей.

Разделы в магазине
Кнопки
Кнопки с подсветкой
Кнопки двойные, тройные: пуск-стоп
Аварийные кнопки
Переключатели

Документы
Каталог Harmony 2018
16,9 мб
Инструкция по монтажу Harmony XB4, XB5
214,9 кб

Таблица выбора. Кнопки
Артикул Питание подсветки Диамметр толкателя, мм Цвет толкателя Количество контактов Макс. кол-во доп. контактов
НО НЗ
Кнопки с потайным толкателем
XB5AA11 - 25 Белый 1 - 9шт:
1НО – ZBE101
1НЗ – ZBE102
XB5AA21 Чёрный
XB5AA31 Зелёный
XB5AA51 Жёлтый
XB5AA61 Синий
XB5AA42 Красный - 1
Кнопки с подсветкой, с потайным толкателем
XB5AW31B5 24В AC/DC 25 Белый 1 1 6шт:
1НО – ZBE101
1НЗ – ZBE102
XB5AW33B5 Зелёный
XB5AW34B5 Красный
XB5AW35B5 Оранжевый
XB5AW36B5 Синий
XB5AW31M5 230В AC 25 Белый 1 1 6шт:
1НО – ZBE101
1НЗ – ZBE102
XB5AW33M5 Зелёный
XB5AW34M5 Красный
XB5AW35M5 Оранжевый
XB5AW36M5 Синий
Кнопки с грибовидной головкой «Тяни-толкай»
XB5AT845 - 40 Красный 1 1 4шт:
1НО – ZBE101
1НЗ – ZBE102
Кнопки с грибовидной головкой с возвратом поворотом
XB5AS8445 - 40 Красный 1 1 4шт:
1НО – ZBE101
1НЗ – ZBE102
Кнопки с грибовидной головкой С возвратом ключом (ключ № 455)
XB5AS9445 - 40 Красный 1 1 4шт:
1НО – ZBE101
1НЗ – ZBE102

Таблица выбора. Переключатели
Артикул Количество контактов Положение Максимальное количество доп. контактов
НО НЗ Кол-во Тип Схема
Стандартная ручка черного цвета
XB5AD21 1 - 2, 90° С фиксацией хв5-а.png
6шт:
1НО – ZBE101
1НЗ – ZBE102
XB5AD41 1 - С возвратом хв5-б.png
XB5AD25 1 1 С фиксацией хв5-в.png
XB5AD33 2 - 3, ± 45° С фиксацией хв5-г.png
XB5AD53 2 - С возвратом хв5-д.png
Переключатели с ключом № 455
XB5AG21 1
- 2, 90° С фиксацией
6шт:
1НО – ZBE101
1НЗ – ZBE102
XB5AG41 хв5-ж.png
XB5AG61 С возвратом хв5-з.png
XB5AG03 2
- 3, ± 45° С фиксацией хв5-к.png
XB5AG33 хв5-л.png

Таблица выбора. Переключатели с подсветкой
Артикул Цвет Количество контактов Положение Максимальное количество доп. контактов
НО НЗ Кол-во Тип Схема
Питание 24В AC/DC
XB5AK123B5 Зелёный 1 1 2, 90° С фиксацией хв5-а.png
4шт:
1НО – ZBE101
1НЗ – ZBE102
XB5AK124B5 Красный
XB5AK125B5 Оранжевый
XB5AK133B5 Зелёный 1 1 3, ± 45° С фиксацией 3.png
ZB5AK1343 + ZB5AW0B45 Красный
ZB4BK1343 + ZB4BW0B45
Оранжевый
Питание 230В AC
XB5AK123M5 Зелёный 1 1 2, 90° С фиксацией 1.png
4шт:
1НО – ZBE101
1НЗ – ZBE102
XB5AK124M5 Красный
XB5AK125M5 Оранжевый
XB5AK133M5 Зелёный 1 1 3, ± 45° С фиксацией 3.png
XB5AK134M5 Красный
XB5AK135M5 Оранжевый
Таблица выбора. Двойные кнопки
Артикул Питание подсветки Питание подсветки Количество контактов Маркировка Максимальное количество доп. контактов
НО НЗ
XB5AW73731B5 24В DC/AC 24В DC/AC
230В AС
1 1 Зелёный круг, белый символ “I”
Красный круг, белый символ “0”
6шт:
1НО – ZBE101
1НЗ – ZBE102
XB5AW73731M5 230В AС
XB5AA731327 - -
-
2 1 Зелёный круг, белый символ “I”
Зелёный круг, белый символ “II”
XB5AA711237 - 2 1 Белый круг, чёрный символ “V”
Чёрный круг, белый символ “B”
Характеристики
Степень защиты Кнопки и переключатели IP69K
Кнопки аварийной остановки IP66
Номинальное напряжение изоляции Ue В 600
Импульсное напряжение изоляции Uimp кВ 6
Номинальный коммутируемый ток 240В AC-15 Ie А 3
240В DC-13 Ie А 0,27
Надёжность контактов При 17В и 5mA λ ≥ 10^-8
Износостойкость, циклов Механическая 5000000
Материал контактов Стандартные блок контакты Ag/Ni
Температура эксплуатации t °С -25…+70
Аксессуары
Артикул Наименование
ZBZ32 Держатель маркировки для шильдика 8x27 мм
ZBY2101 Держатель маркировки с чистым шильдиком 8x27 мм, цвет чёрный/красный
ZBZ33 Держатель маркировки для шильдика 18x27 мм
ZBY6102 Держатель маркировки с чистым шильдиком 18x27 мм, цвет белый/жёлтый
ZBP0 Прозрачный колпачок для кнопок, выступающий толкатель, круглая головка
ZBPA Прозрачный колпачок для кнопок, потайной толкатель, круглая головка

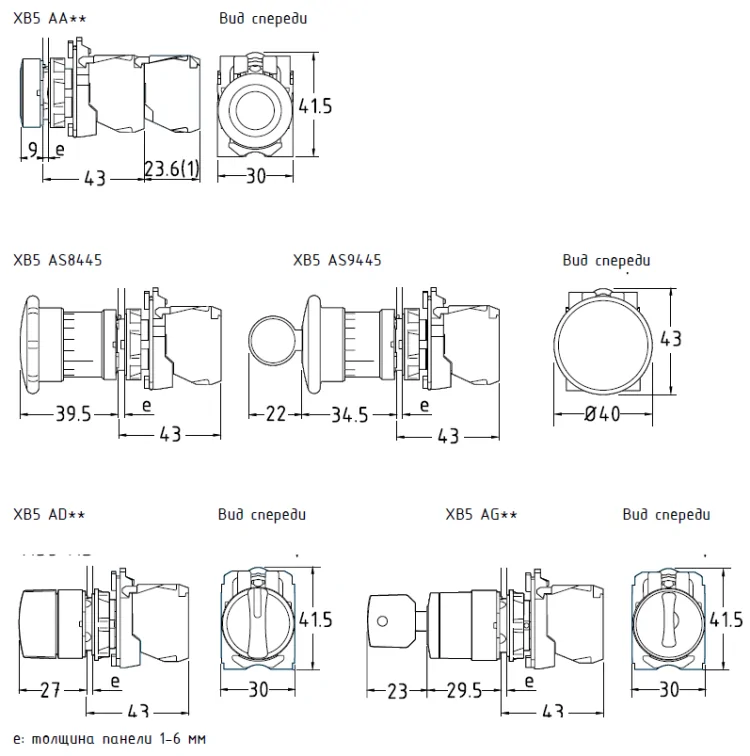

схема ХВ5.png
