- Видимый разрыв
- Коммутационная способность до 143 кА
- Установка 2-х вспомогательных контактов
Раздел рубильников SALIT в магазине
Каталог Salit
1,9 мб
Таблица выбора | |||||
Артикул | Наименование | Номинальный ток, А | Коммутац. способ, кА |
Кол-во полюсов |
Масса, кг |
B2031000 | Выключатель нагрузки Salit 160А 3П, 17,6 кА, без видимого разрыва, ручка в комплекте | 160 | 17,6 | 3P | 1,1 |
B2031001 | Выключатель нагрузки Salit 160А 3П, 17,6 кА, без ручки | 160 | 17,6 | 3P | 1,1 |
B2031002 | Выключатель нагрузки Salit 250А 3П, 26,5кА, без ручки | 250 | 26,5 | 3P | 1,7 |
B2031003 | Выключатель нагрузки Salit 400А 3П, 26,5кА, без ручки | 400 | 26,5 | 3P | 1,8 |
B3031000 | Выключатель нагрузки Salit 630А 3П, 76кА, без ручки | 630 | 76 | 3P | 5 |
B3031001 | Выключатель нагрузки Salit 1000А 3П, 76кА, без ручки | 1000 | 76 | 3P | 5 |
B4031000 | Выключатель нагрузки Salit 1250А 3П, 110кА, без ручки | 1250 | 110 | 3P | 13 |
B4031001 | Выключатель нагрузки Salit 1600А 3П, 110кА, без ручки | 1600 | 110 | 3P | 14 |
B4031002 | Выключатель нагрузки Salit 2000А 3П, 110кА, без ручки | 2000 | 110 | 3P | 18,5 |
B4031003 | Выключатель нагрузки Salit 2500А 3П, 143кА, с ручкой. со штоком 300 мм, доп. контакты НО+НЗ | 2500 | 143 | 3P |
37 |
B4031004 | Выключатель нагрузки Salit 3150А 3П, 143кА, с ручкой. со штоком 300 мм, доп. контакты НО+НЗ | 3150 | 143 | 3P | 37 |
Технические характеристики |
|||||||||||||||
Тип разъединителя |
Salit 40 | Salit 63 | Salit 125 | Salit 160 | Salit 250 | Salit 400 | Salit 630 | Salit 1000 | Salit 1250 |
Salit 1600 |
Salit 2000 |
Salit 2500 |
Salit 3150 |
||
Номинальное напряжение изоляции при 50 Гц, В |
Ui | 690 | 690 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
1000 |
1000 |
1000 |
|
Импульсное выдерживаемое напряжение при 50 Гц, кВ |
Uimp | 6 | 6 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
Номинальное рабочее напряжение при 50 Гц, В |
Ue | 690 |
690 |
690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 |
690 |
690 |
690 |
|
Номинальная включающая способность, кА |
Icm | 1,4 | 2,2 | 22,5 | 17,6 | 26,5 | 26,5 | 76 | 76 | 110 | 110 | 110 | 143 | 143 | |
Допустимый сквозной ток К.З в течении 1 сек. |
Icw | 1500 | 1500 | 4000 | 8000 | 12000 | 12000 | 36000 | 36000 | 15000 | 15000 | 50000 | 65000 | 65000 | |
Износостойкость механическая, циклов |
1000 | 1000 | 1000 | 8000 | 8000 | 8000 | 1000 | 1000 | 5000 | 5000 | 5000 |
500 |
100 |
||
Износостойкость электрическая без обслуживания при 50 Гц, циклов |
1500 | 1500 | 1500 | 1500 | 1000 | 1000 | 200 | 100 | 1000 | 1000 | 1000 |
300 |
100 |
||
Температура эксплуатации, °С |
t | -25...+55 |
Аксессуары | |
Артикул | Наименование |
B8000016 | Шток 135 мм для Salit 160, 250, 400А |
B8000017 | Шток 400 мм для Salit 160, 250, 400А |
B8000018 | Шток 200 мм для Salit 630, 1000А |
B8000019 | Шток 400 мм для Salit 630, 1000А |
B8000025 | Шток 200 мм для Salit 1250, 1600, 2000А |
B8000026 | Шток 400 мм для Salit 1250, 1600, 2000А |
B8000042 |
Ручка прямого монтажа для Salit 160, 250, 400А |
B8000046 | Ручка прямого монтажа для Salit 630, 1000, вертолетная |
B8000047 | Ручка прямого монтажа для Salit 1250, 1600, 2500, вертолетная |
B8000062 | Ручка на дверь для Salit 160, 250, 400А |
B8000063 | Ручка на дверь для Salit 630, 1000, вертолетная |
B8000064 | Ручка на дверь для Salit 1250, 1600, 2000, вертолетная |
B8200004 | Доп. контакт состояния НО+НЗ для Salit 160-2000А |
B8300018 | Крышка контактов для выключателя нагрузки Salit 160, 250, 400А |
B8300019 | Крышка контактов для выключателя нагрузки Salit 630, 1000А |

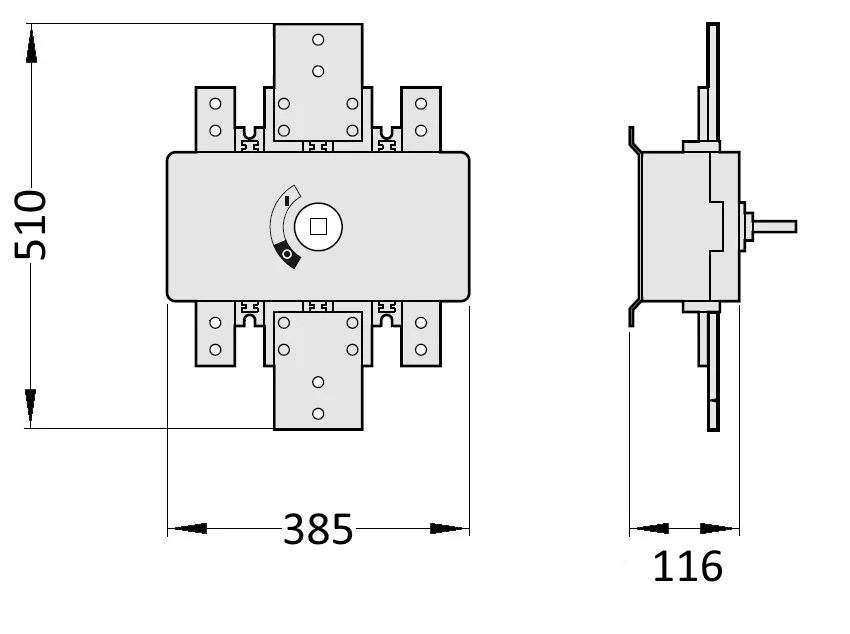

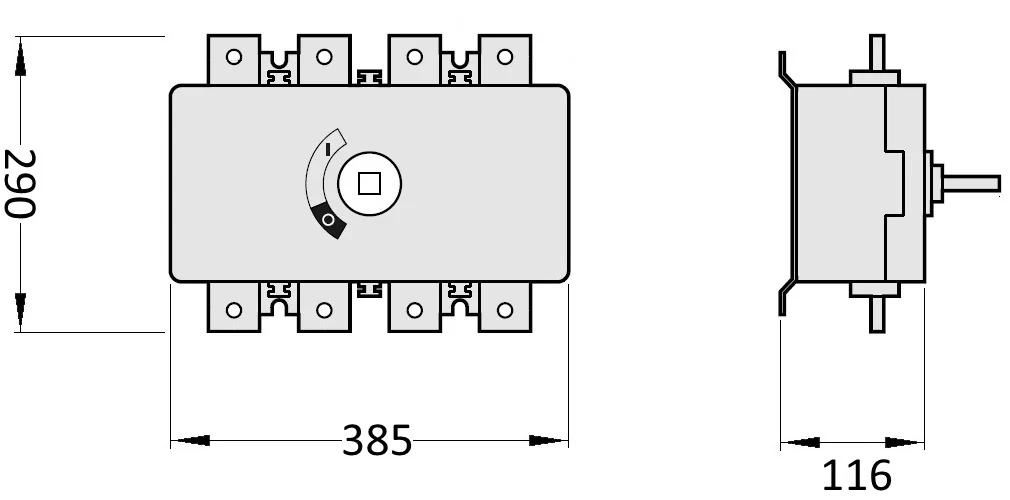

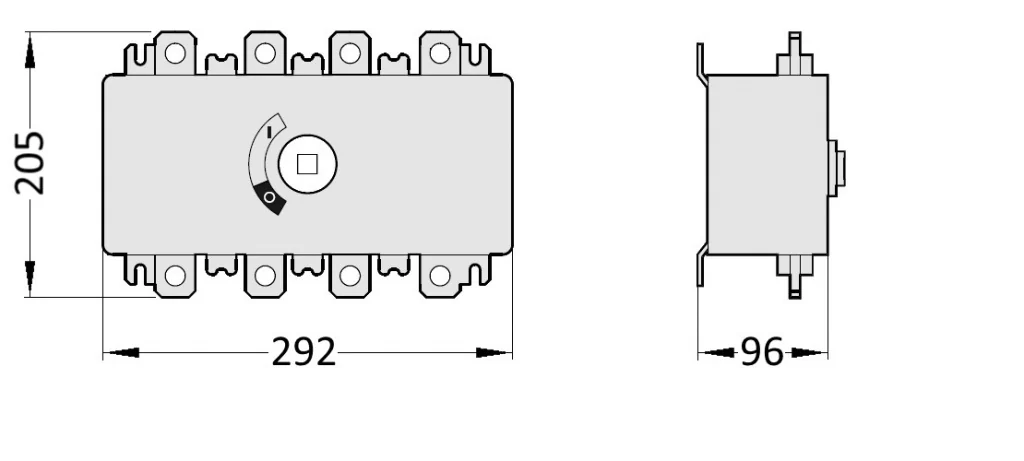

SALIT 160/F, SALIT 250

SALIT 160/K

SALIT 400

SALIT 630

SALIT 1000

SALIT 1250, SALIT 1600

SALIT 2000

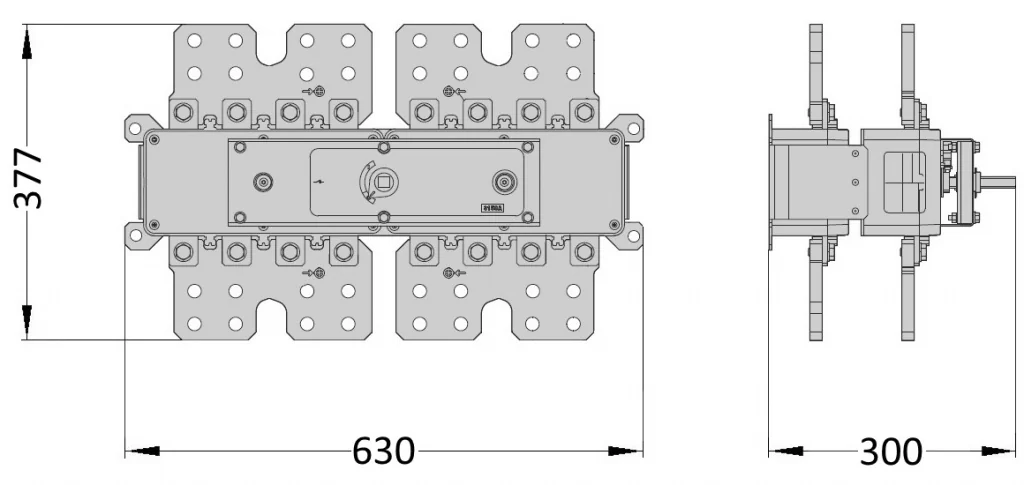

SALIT 2500, SALIT 3150
