- Отключающая способность 25, 36 и 50 кА, без токоограничения для обеспечения селективности на вводе.
- Встроенная блокировка навесным замком (для 3Р и 4Р).
- Большой выбор аксессуаров.
- Индикация гарантированного физического размыкания контактов.
- Индикация аварийного отключения.
- Кнопка «Тест» для контроля исправности расцепления.
- Невыпадающие при монтаже винты.
- Допускается установка в любом положении.
Раздел автоматических выключателей Acti 9 NG125 в магазине
Каталог Acti9 2019
38,2 мб
| Таблица выбора NG125 N | |||||||||
| Кол-во полюсов |
|
|
 |
 |
 |
||||
| Ном. ток (ln) | Артикул | ||||||||
| Кривая | Кривая | Кривая | Кривая | Кривая | |||||
| C | C | B | C | D | C | B | C | D | |
| 10А | 18610 | 18621 | - | 18632 | - | - | - | 18649 | - |
| 16А | 18611 | 18622 | - | 18633 | - | - | - | 18650 | - |
| 20А | 18612 | 18623 | - | 18634 | - | - | - | 18651 | - |
| 25А | 18613 | 18624 | - | 18635 | - | - | - | 18652 | - |
| 32А | 18614 | 18625 | - | 18636 | - | - | - | 18653 | - |
| 40А | 18615 | 18626 | - | 18637 | - | - | - | 18654 | - |
| 50А | 18616 | 18627 | - | 18638 | - | - | - | 18655 | - |
| 63А | 18617 | 18628 | - | 18639 | - | - | - | 18656 | - |
| 80А | - | - | 18663 | 18640 | 18669 | 18646 | 18666 | 18658 | 18672 |
| 100А | - | - | 18664 | 18642 | 18670 | 18647 | 18667 | 18660 | 18673 |
| 125А | - | - | 18665 | 18644 | 18671 | 18648 | 18668 | 18662 | 18674 |
| Количество модулей Ш=9мм | 3 | 6 | 9 | 12 | 12 | ||||
| Таблица выбора NG125 H | ||||
| Количество полюсов |
|
|
|
|
| Ном. ток (ln) | Артикул | |||
| Кривая | Кривая | Кривая | Кривая | |
| С | С | С | С | |
| 10А | 18705 | 18714 | 18723 | 18732 |
| 16А | 18706 | 18715 | 18724 | 18733 |
| 20А | 18707 | 18716 | 18725 | 18734 |
| 25А | 18708 | 18717 | 18726 | 18735 |
| 32А | 18709 | 18718 | 18727 | 18736 |
| 40А | 18710 | 18719 | 18728 | 18737 |
| 50А | 18711 | 18720 | 18729 | 18738 |
| 63А | 18712 | 18721 | 18730 | 18739 |
| 80А | 18713 | 18722 | 18731 | 18740 |
| Количество модулей Ш=9мм | 3 | 6 | 9 | 12 |
| Таблица выбора NG125 L | ||||||||||||
| Кол-во полюсов |
|
|
|
|
||||||||
| Ном. ток (ln) | Артикул | |||||||||||
| Кривая | Кривая | Кривая | Кривая | |||||||||
| B | C | D | B | C | D | B | C | D | B | C | D | |
| 10А | 18741 | 18777 | 18830 | 18750 | 18788 | 18839 | 18759 | 18799 | 18848 | 18768 | 18810 | 18857 |
| 16А | 18742 | 18778 | 18831 | 18751 | 18789 | 18840 | 18760 | 18800 | 18849 | 18769 | 18811 | 18858 |
| 20А | 18743 | 18779 | 18832 | 18752 | 18790 | 18841 | 18761 | 18801 | 18850 | 18770 | 18812 | 18859 |
| 25А | 18744 | 18780 | 18833 | 18753 | 18791 | 18842 | 18762 | 18802 | 18851 | 18771 | 18813 | 18860 |
| 32А | 18745 | 18781 | 18834 | 18754 | 18792 | 18843 | 18763 | 18803 | 18852 | 18772 | 18814 | 18861 |
| 40А | 18746 | 18782 | 18835 | 18755 | 18793 | 18844 | 18764 | 18804 | 18853 | 18773 | 18815 | 18862 |
| 50А | 18747 | 18783 | 18836 | 18756 | 18794 | 18845 | 18765 | 18805 | 18854 | 18774 | 18816 | 18863 |
| 63А | 18748 | 18784 | 18837 | 18757 | 18795 | 18846 | 18766 | 18806 | 18855 | 18775 | 18817 | 18864 |
| 80А | 18749 | 18785 | 18838 | 18758 | 18796 | 18847 | 18767 | 18807 | 18856 | 18776 | 18818 | 18865 |
| Количество модулей Ш=9мм | 3 | 6 | 9 | 12 | ||||||||
| Технические характеристики NG125 N | |||||
| Количество полюсов | 1, 2, 3, 3+N, 4 | ||||
| Номинальный ток | In | А | 10…125 | ||
| Номинальное напряжение изоляции | Ph/Ph | Ui | В | 690 | |
| Импульсное выдерживаемое напряжение | Uimp | кВ | 8 | ||
| Номинальное рабочее напряжение | Ph/N | Ue | В | 240 | |
| Ph/Ph | Ue | В | 415 | ||
| Номинальная рабочая частота | Fe | Гц | 50 | ||
| Кривая отключения | B, C, D | ||||
| Класс токоограничения | 0 | ||||
| Отключающая способность | по ГОСТ Р 50030.2-99 при 400В | Icu | кА | 25 | |
| Износостойкость механическая | циклов | 20000 | |||
| Износостойкость электрическая | ≤63А | циклов | 10000 | ||
| >63А | 5000 | ||||
| Температура эксплуатации | t | °С | -10…+60 | ||
| Сечение подключаемого провода | 10…63А | мм² | 1…35 | ||
| 80…125А | мм² | 10…50 | |||
| Вес | m | г/полюс | 240 | ||
| Технические характеристики NG125 H | |||||
| Количество полюсов | 1, 2, 3, 4 | ||||
| Номинальный ток | In | А | 10…80 | ||
| Номинальное напряжение изоляции | Ph/Ph | Ui | В | 690 | |
| Импульсное выдерживаемое напряжение | Uimp | кВ | 8 | ||
| Номинальное рабочее напряжение | Ph/N | Ue | В | 240 | |
| Ph/Ph | Ue | В | 415 | ||
| Номинальная рабочая частота | Fe | Гц | 50 | ||
| Кривая отключения | C | ||||
| Класс токоограничения | 0 | ||||
| Отключающая способность | по ГОСТ Р 50030.2-99 при 400В | Icu | кА | 36 | |
| Износостойкость механическая | циклов | 20000 | |||
| Износостойкость электрическая | ≤63А | циклов | 10000 | ||
| >63А | 5000 | ||||
| Температура эксплуатации | t | °С | -10…+60 | ||
| Сечение подключаемого провода | 10…63А | мм² | 1…35 | ||
| 80 | мм² | 10…50 | |||
| Вес | m | г/полюс | 240 | ||
| Технические характеристики NG125 L | |||||
| Количество полюсов | 1, 2, 3, 4 | ||||
| Номинальный ток | In | А | 10…80 | ||
| Номинальное напряжение изоляции | Ph/Ph | Ui | В | 690 | |
| Импульсное выдерживаемое напряжение | Uimp | кВ | 8 | ||
| Номинальное рабочее напряжение | Ph/N | Ue | В | 240 | |
| Ph/Ph | Ue | В | 415 | ||
| Номинальная рабочая частота | Fe | Гц | 50 | ||
| Кривая отключения | B, С, D | ||||
| Класс токоограничения | 0 | ||||
| Отключающая способность | по ГОСТ Р 50030.2-99 при 400В | Icu | кА | 50 | |
| Износостойкость механическая | циклов | 20000 | |||
| Износостойкость электрическая | ≤63А | циклов | 10000 | ||
| >63А | 5000 | ||||
| Температура эксплуатации | t | °С | -10…+60 | ||
| Сечение подключаемого провода | 10…63А | мм² | 1…35 | ||
| 80 | мм² | 10…50 | |||
| Вес | m | г/полюс | 240 | ||
| Аксессуары NG125 N, NG125 H, NG125 L | |
| Артикул | Наименование |
| 19072 | Контакты сигнализации перекидные аварийного отключения (OF+SD) |
| 19071 | Контакты состояния перекидные включено/отключено (OF+OF) |
| 19073 | Контакты сигнализации перекидные: 1 – включено/отключено и 1 универсальный, либо включено/отключено, либо аварийного отключения (OF/SD+OF) |
| 19067 | Расцепитель минимального напряжения (MN) |
| 19064 | Независимый расцепитель с контактом состояния (MX+OF) |
| 14811, 14812, 14814 | Гребенчатая шинка 1Р, 2Р, 4Р, 16 модулей |
| 14813 | Гребенчатая шинка 3Р, 15 модулей |
| A9XPCM04 | Клемма для подключения к гребенчатой шине (до 25мм²), 4шт |

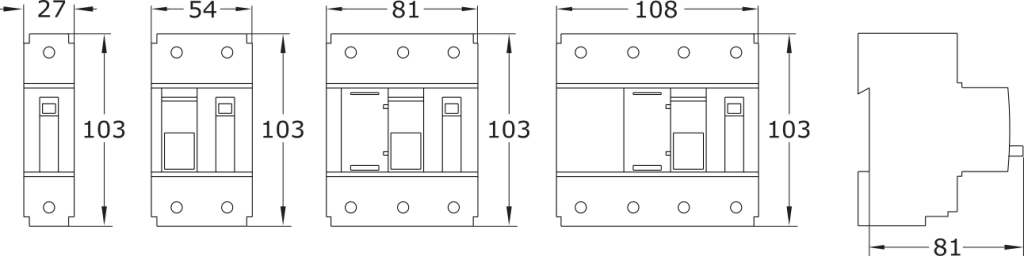

NG125 N, NG125 H, NG125 L
