Для резки и пробивки отверстий М5...М14 в пластинчатых шинах


Максимальные размеры шины
(без изоляции)

— Толщина 10 мм.
— Ширина 100 мм.



Раздел станков для обработки медной шины

Каталог инструмент Alfra штамповка, гибка, резка
14,6 мб

Базовое устройство
для обработки пластинчатых шин

Артикул: 03 300


— Быстрая пробивка отверстий, не требующая последующего зенкования и удаления грата.
— Упоры для точной центровки отверстий.
— Точная обрезка шины без смещения пластин и изоляции.





Электрогидравлический насос

Артикул: 03 855

Необходим для работы базового устройства. Возможно использовать один насос на два станка, переставляя шланг с помощью быстроразъёмного соединения при использовании еще одного станка для жёстких шин.





Режущий блок
для многослойных шин

Артикул: 03 301


Режет шину без смещения пластин, используется в комплекте с базовым устройством. Встроенный регулируемый упор позволяет быстро отрезать несколько одинаковых шин.

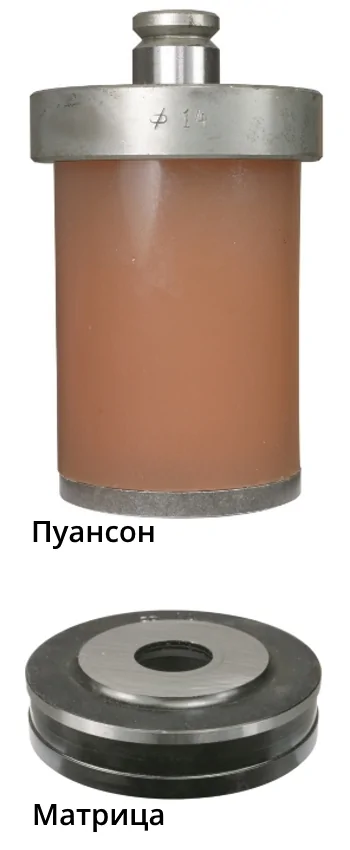

Пуансон и матрица


Пробивают отверстия в шине и устанавливаются в базовое устройство. Они всегда работают вместе, но их можно заказать отдельно.


Таблица выбора матрицы и пуансона

Ø отверстия, мм

Артикул

Пуансон

Матрица

5,0

03 303

03 308

6,0

03 304

03 309

9,0

03 305

03 310

11,0

03 306

03 311

14,0

03 307

03 312


Технические характеристики

Максимальная толщина материала

мм

10

Максимальная ширина материала

мм

100

Пробиваемые отверстия

М5 – М14

Размеры ВxШxГ, мм

мм

400x250x150

Вес, кг

кг

32
