— Малый вес (вдвое меньше аналогичных медных).
— Номинальный ток до 4000 А.
— Прочность и гибкость конструкции.
— Скользящие винты Linergy позволяют выполнять новые соединения очень быстро, без использования специального инструмента.
— Привлекательный внешний вид.
— Все материалы поддаются вторичной переработке.
— Экономичность, благодаря применению омедненного алюминия и большой площади рассеивания тепла.

Раздел шин Linergy Evolution в магазине

Каталог Linergy Evolution
7,3 мб
Таблица выбора. Вертикальные шины Linergy LGY
Артикул 04502 04503 04504 04505 04506
Профиль шины, длинной 1670мм пш1.png пш2.png пш3.png пш4.png пш5.png
Номинальный ток, А 630 800 1000 1250 1600
Допустимый тепловой ток при t=35°С, А Шкаф IP≤31 680 840 1040 1290 1650
Шкаф IP>31 590 760 950 1170 1480
Выбор шинодержателей для бокового расположения
Количество шинодержателей, необходимое для крепления шины в зависимости от тока короткого замыкания шд1.png
Шинодержатель Prisma 04651
Адаптер для установки в стандартный шкаф NSYSFPA
Упор для нижнего шинодержателя 01109
≤25кА 3+1
≤30кА 3+1
≤40кА 3+1
≤50кА   4+1
≤60кА 5+1
≤65кА   5+1
≤75кА 7+1
≤85кА 8+1
Выбор шинодержателей для заднего расположения
Количество шинодержателей, необходимое для крепления шины в зависимости от тока короткого замыкания  шд2.png
Шинодержатель 04652
Упор 01109
≤25кА 3+1
≤30кА 4+1
≤40кА 5+1
≤50кА 7+1
Аксессуары
Подключение кабелей
Подключение пластинчатых шин
Маркировка
Комплект: скользящие болты М8, шайба сферическая, гайка. Длинна 25мм 04766 (для гибких наконечников и пластинчатых шин)
Длинна 39мм 04767 (для жёстких медных шин)
Шайбы для подключения пластинчатых (гибких) шин Внеш. Ø 20мм 04772
Внеш. Ø 24мм 04773
Внеш. Ø 28мм 04774
Маркировка 04794 (12 клипс + таблички N, L1, L2, L3, PE, PEN)


Таблица выбора. Горизонтальные шины Linergy LGYE
Артикул 04560 04561 04562 04563 04564 04565 04566 04567 04568

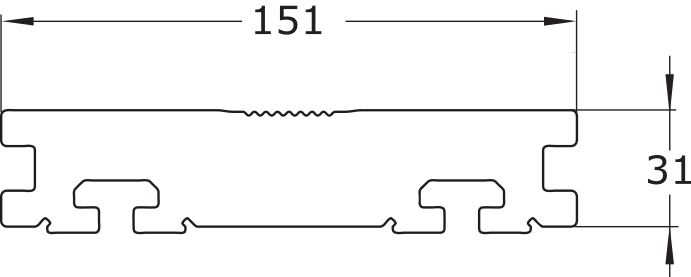

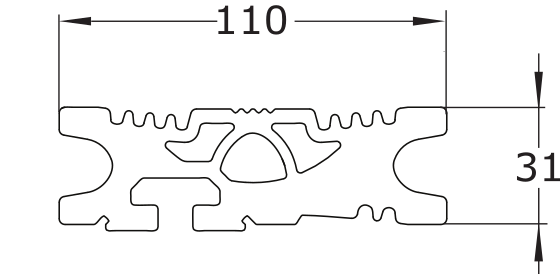

Профиль шины, длинной 2000мм пш11.png пш12.png пш13.png пш14.png пш15.png пш16.png Горизонтальные шины Linergy LGYE  пш18.png  пш19.png
Номинальный ток, А 630 800 1000 1250 1600 2000 2500 3200 4000
Допустимый тепловой ток при t=35°С, А Шкаф IP≤31 530 680 850 1050 1480 1650 2100 2800 3620
Шкаф IP>31 630 800 1000 1250 1650 2000 2440 3200 3350
Выбор шинодержалелей для вертикального расположения

Количество шинодержателей необходимое для крепления шины в зависимости от тока короткого замыкания
≤30кА 3
≤40кА 5 3
≤50кА 5 3
≤60кА 5 3
≤65кА 5
≤75кА 7 5
≤85кА 7
≤100кА 9
Шинодержатель  il.png
Крепление шин к шкафу 04661 04661 + 04671 04661 + 04646
Крепление шин между собой 04662 04662 04662
Комплекты для опорного держателя  il2.png
Нижний держатель 04663 04663
Комплект упоров 12шт 04658 04659
Выбор шинодержалелей для горизонтального расположения
Количество шинодержателей необходимое для крепления шины в зависимости от тока короткого замыкания ≤30кА 2
≤40кА 2
≤50кА 2
≤60кА 3 2
≤85кА 3
≤100кА 4
Шинодержатель  il3.png
Крепление шин к шкафу 04664 04664
Крепление шин между собой 04662 04662
Комплект втулок и шпилек 04671 04646

04560...04564


04565, 04566


04567, 04568
