- Высокая надёжность позволяет применять в тяжёлых условиях эксплуатации.
- Изменяемый набор схем контактов.
- Возможность оснащения потенциометрами во всех направлениях передвижения.
- Встроенная в рычаг кнопка управления.
- До 6 позиций рычага управления в каждом из 4х направлений перемещения.
Раздел джойстиков в магазине
Каталог и опросный лист джойстики XK, XJ 2007
3,2 мб
| аблица выбора | ||||||||
| Артикул | Вертикальное перемещение рычага | Горизонтальное перемещение рычага | ||||||
| Тип перемещения | Самовозврат | Количество скоростей | Потенциометр | Тип перемещения | Самовозврат | Количество скоростей | Потенциометр | |
| XKDF16440242 | Ступенчатое | Есть | 4 | нет | Ступенчатое | Есть | - | 10 кОм (2х5 кОм) |
| XKDF16440252 | Ступенчатое | Есть | 4 | нет | Плавное | Есть | - | 10 кОм (2х5 кОм) |
| XKDF16440440 | Ступенчатое | Есть | 4 | нет | Ступенчатое | Есть | 4 | нет |
| Технические характеристики | |||
| Общие характеристики | |||
| Температура эксплуатации | °С | -20…+70 | |
| Вибрационная стойкость | При 10...500 Гц | 2gn | |
| Ударопрочность | В течении 11 мС | 15gn | |
| Механическая устойчивость блоков контактов | циклов | 3000000 | |
| Степень защиты | IP 54 | ||
| масса | кг | Механический блок 0,950 | |
| кг | Восьми контактная сборка 0,560 | ||
| Длинна рычага управления | мм | 200 | |
| Тип кнопки рычага | Встроенная заподлицо | ||
| Харатеристики контактов | |||
| Тип контактов | Кнопка рычага | 1 НЗ + 1 НО | |
| Нулевое положение | 2 НЗ | ||
| Передвижение | 1 НО | ||
| Стандартный тепловой ток | А | 10 | |
| Номинальное напряжение изоляции | В | 500 | |
| Сопротивление терминалов | мОм | 25(при 1 А) | |
| Сечение провода зажимаемого клеммами | мм² | 0,5…1,5 | |

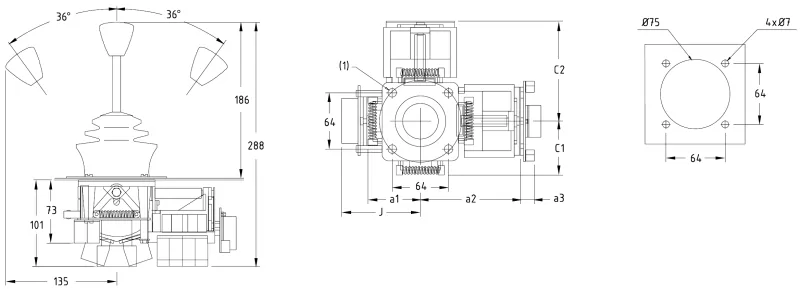

| Размеры, мм | |||||
| a1 | a2 | c1 | c2 | ||
| XKD F | С 2-мя контактами | 52 | 52 | ||
| С 2-мя контактами и пружинным возвратом | 65 | 65 | |||
| С 4-мя контактами | 90 | 90 | |||
| С 8-ю контактами | 120 | 120 | |||
